Introduzione: Comprendere il ciclo di lavorazione del filo piatto in acciaio per molle

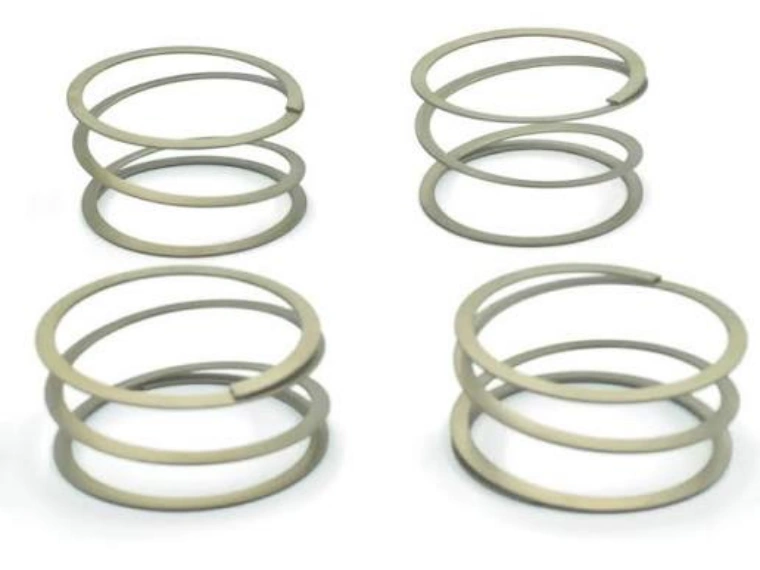

Il filo piatto in acciaio per molle trova ampio utilizzo nelle molle automobilistiche, componenti meccanici, contatti elettrici e applicazioni industriali di precisione, grazie alla sua elevata resistenza, elasticità e resistenza alla fatica.
Tuttavia, la realizzazione di filo piatto di alta qualità a partire da filo tondo di acciaio per molle richiede un ciclo produttivo attentamente controllato.
A differenza della semplice schiacciatura del filo, la produzione di filo piatto di precisione prevede più fasi per garantire:
- Spessore e larghezza accurati
- Proprietà meccaniche stabili
- Superficie levigata e priva di difetti
- Forma uniforme della bobina
Materiali quali SAE9254, SAE1095, 60Si2Mn, 50CrV4 e SUP10 richiedono tecniche di formatura di precisione per via della loro elevata resistenza e della scarsa tendenza alla deformazione.
Una linea di produzione completa si articola normalmente in questi passaggi:
- Preparazione della materia prima
- Svolgimento del filo
- Raddrizzatura
- Laminazione di precisione
- Misurazione in linea
- Trattamento superficiale
- Avvolgimento finale
Sky Bluer Environmental Technology Co., Ltd. (CRM) offre soluzioni complete di laminazione di precisione per la fabbricazione di filo piatto in acciaio per molle, garantendo ai clienti una produzione stabile ed efficiente.
Preparazione della materia prima
La prima fase della produzione di filo piatto in acciaio per molle consiste nella selezione del filo tondo idoneo.
La qualità della materia prima influisce direttamente sulle prestazioni finali del filo piatto.
| Parametro | Importanza |
|---|---|
| Grado di acciaio | Determina le proprietà meccaniche finali |
| Diametro del filo grezzo | Influisce sul rapporto di riduzione durante la laminazione |
| Stato superficiale | Condiziona la finitura del prodotto finito |
| Livello di durezza | Definisce i requisiti di formatura |
Principali materiali di acciaio per molle e relativi utilizzi
| Materiale | Applicazione tipica |
|---|---|
| SAE9254 | Molle di sospensione automobilistiche |
| SAE1095 | Molle piatte di precisione |
| 60Si2Mn | Molle industriali generali |
| 50CrV4 | Componenti per carichi gravosi |
| SUP10 | Molle ad alte prestazioni |
Prima dell’avvio della produzione, i produttori eseguono controlli su:
- Certificato di collaudo del materiale
- Eventuali difetti superficiali
- Tolleranze dimensionali del filo tondo
- Uniformità della lega
Sistema di svolgimento e alimentazione del filo
Il sistema di svolgimento garantisce un approvvigionamento continuo e stabile di materiale alla linea di laminazione.
Nella produzione di filo piatto di precisione, la stabilità dell’alimentazione è fondamentale: oscillazioni della tensione di trazione causano variazioni delle dimensioni finali.
Il sistema di svolgimento comprende solitamente:
- Supporto per bobine
- Regolazione automatica della tensione
- Dispositivi di guida del filo
- Sistemi di sicurezza di protezione
I vantaggi di un’alimentazione uniforme:
- Minori deviazioni del percorso del filo
- Maggiore stabilità della laminazione
- Uniformità costante del prodotto
Fase di raddrizzatura
Prima della laminazione, il filo tondo di acciaio per molle deve essere sottoposto a raddrizzatura.
L’obiettivo di questa operazione è eliminare:
- Curve residue del filo
- Memoria elastica della bobina
- Deformazioni generate durante l’alimentazione
Una raddrizzatura di alta qualità apporta i seguenti benefici:
| Vantaggio | Effetto pratico |
|---|---|
| Migliore allineamento del filo | Laminazione più stabile |
| Riduzione delle vibrazioni | Maggiore accuratezza dimensionale |
| Alimentazione uniforme | Superficie del filo più levigata |
Per applicazioni che richiedono filo di elevata precisione, la rettilineità prima della laminazione condiziona direttamente la geometria finale del filo piatto.

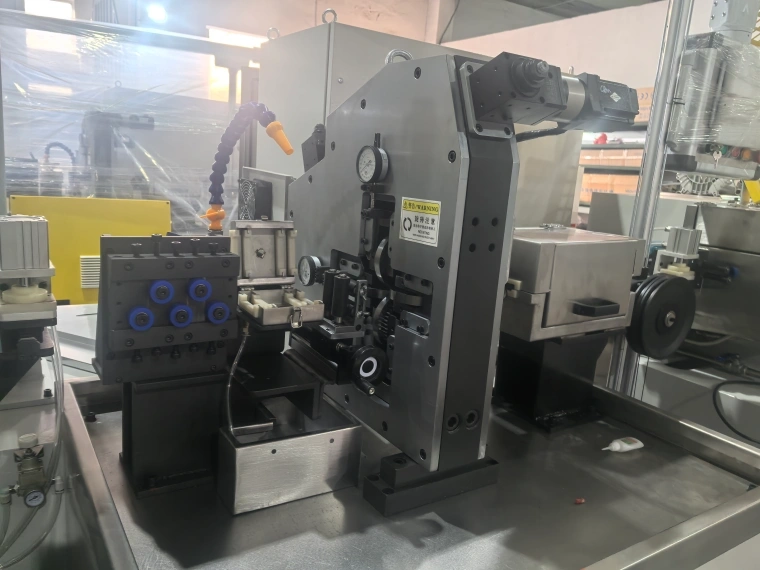

Processo di laminazione di precisione
La laminazione di precisione rappresenta il passaggio centrale della fabbricazione del filo piatto in acciaio per molle.
In questa fase, il filo tondo viene gradualmente ridotto e modellato per ottenere profili piatti o rettangolari.
Durante la lavorazione è necessario controllare attentamente:
- Rapporto di riduzione per ogni passata
- Forza di laminazione
- Intervallo di apertura tra i rulli
- Velocità di avanzamento
Intervalli tipici dei parametri produttivi
| Parametro | Intervallo tipico |
|---|---|
| Diametro filo in ingresso | 2–12 mm |
| Larghezza prodotto finito | 1–30 mm |
| Spessore prodotto finito | 0,3–8 mm |
| Tolleranza spessore | ±0,005–0,02 mm |
| Velocità di produzione | 30–350 m/min |
A seconda dell’applicazione finale, si possono adottare diverse tipologie di sistemi di laminazione:
Laminazione a due rulli
Indicata per:
- Filo piatto standard
- Prodotti con requisiti di precisione medi
- Lavorazioni ad alta velocità produttiva
Laminazione Turks Head a quattro rulli
Indicata per:
- Filo rettangolare di precisione
- Componenti per molle automobilistiche
- Applicazioni con elevati standard di accuratezza
Vantaggi:
- Controllo più preciso del profilo
- Migliore finitura dei bordi
- Maggiore stabilità dimensionale
Laminazione multi-passata
Per gli acciai per molle ad alta resistenza si ricorre spesso a più passate di laminazione.
Benefici:
- Minori tensioni di formatura sul materiale
- Ridotto rischio di formazione di cricche
- Migliore fluidità del metallo durante la deformazione
- Superficie finale di qualità superiore
Misurazione in linea e ispezione qualità
Le linee moderne di produzione di filo piatto integrano sempre più tecnologie di controllo in linea.
I sistemi di misurazione laser monitorano continuamente:
- Spessore del filo
- Larghezza del filo
- Accuratezza del profilo
I dati di misurazione vengono trasmessi al sistema di controllo ad anello chiuso per regolare automaticamente:
- Intervallo tra i rulli
- Parametri di laminazione
- Condizioni di lavorazione
Vantaggi del controllo laser in linea:
- Monitoraggio qualità in tempo reale
- Riduzione dello scarto di materiale
- Maggiore uniformità di produzione
- Minore dipendenza dall’intervento dell’operatore
Trattamento superficiale e lavorazioni finali
Dopo la laminazione possono essere previste lavorazioni aggiuntive, in base alle richieste del cliente:
- Pulizia superficiale
- Lucidatura
- Trattamento termico
- Trattamenti protettivi antiossidanti
Lo scopo di questi processi è migliorare:
- Finitura superficiale
- Resistenza alla corrosione
- Durabilità alla fatica del componente finale
Avvolgimento in bobina e gestione del prodotto finito
La fase di avvolgimento definisce la qualità della bobina finale.
Un sistema di avvolgimento affidabile garantisce:
- Tensione di avvolgimento costante
- Forma uniforme della bobina
- Facilità di trasporto e movimentazione
- Minime deformazioni del filo
Le bobine di filo piatto finito devono essere protette da:
- Danni meccanici
- Graffi superficiali
- Curve e pieghe eccessive
Linea completa di produzione di filo piatto in acciaio per molle
Una linea integrata riunisce tutte le fasi di lavorazione in un unico ciclo continuo.
| Fase di produzione | Funzione principale |
|---|---|
| Svolgimento | Alimentazione stabile del filo grezzo |
| Raddrizzatura | Eliminazione delle curve residue del filo |
| Laminazione di precisione | Formatura del profilo piatto |
| Misurazione laser | Controllo dimensionale continuo |
| Trattamento superficiale | Miglioramento della finitura del prodotto |
| Avvolgimento | Realizzazione delle bobine finite |
I benefici di una linea integrata:
- Maggiore efficienza produttiva
- Uniformità costante del prodotto
- Stabilità dell’intero ciclo di lavorazione
- Flessibilità per diverse tipologie di produzione
Soluzione di laminazione di precisione CRM per filo piatto in acciaio per molle
Sky Bluer Environmental Technology Co., Ltd. (CRM) realizza sistemi di laminazione di precisione personalizzati per la fabbricazione di filo piatto in acciaio per molle.
| Soluzione CRM | Funzione |
|---|---|
| Laminatrice di precisione | Formatura ad elevata accuratezza |
| Sistema Turks Head a quattro rulli | Controllo preciso del profilo rettangolare |
| Cassetta di laminazione | Regolazione stabile dei rulli |
| Sistema di misurazione laser | Ispezione dimensionale in linea |
| Linea di produzione completa | Ciclo di lavorazione totalmente integrato |
Grazie alla combinazione di progettazione meccanica avanzata, tecnologie di automazione e pluriennale esperienza di processo, CRM supporta i produttori nella realizzazione di filo piatto di alta qualità per molle con requisiti prestazionali severi.
Domande frequenti (FAQ)
- Qual è il ciclo principale di produzione del filo piatto in acciaio per molle? Il ciclo completo prevede svolgimento, raddrizzatura, laminazione di precisione, misurazione in linea, trattamento superficiale e avvolgimento in bobina.
- Perché la laminazione di precisione è fondamentale per il filo di acciaio per molle? L’acciaio per molle ha elevata resistenza meccanica; la laminazione controllata permette di gestire la deformazione e mantenere tolleranze dimensionali ristrette.
- Quale laminatrice è consigliata per il filo per molle automobilistiche? I sistemi Turks Head a quattro rulli sono la soluzione standard per applicazioni automobilistiche che richiedono elevata precisione.
- Quali tolleranze dimensionali può raggiungere il filo piatto in acciaio per molle? In base al materiale e alla configurazione dell’impianto, la tolleranza sullo spessore può arrivare a ±0,005–0,02 mm.
- Perché si utilizza la misurazione laser in linea nella produzione di filo piatto? Garantisce un monitoraggio qualità continuo in tempo reale e mantiene stabile l’accuratezza durante tutta la lavorazione.
- CRM realizza linee complete di produzione di filo piatto? Sì. CRM fornisce laminatrici personalizzate, sistemi di misurazione e soluzioni integrate complete per la produzione di filo piatto.
Conclusione
La fabbricazione del filo piatto in acciaio per molle richiede un controllo accurato di ogni singola fase: dalla preparazione della materia prima e l’alimentazione del filo, alla laminazione di precisione, l’ispezione in linea e l’avvolgimento finale in bobina.
Un ciclo produttivo completo e ben controllato garantisce:
- Dimensioni precise e tolleranze uniformi
- Eccellente finitura superficiale e qualità dei bordi
- Efficienza produttiva stabile e riduzione dello scarto di materiale
- Prestazioni affidabili delle molle per applicazioni ad alte esigenze
Grazie alla tecnologia di laminazione avanzata, ai sistemi di controllo intelligenti e alle soluzioni di macchinari personalizzate, i produttori possono raggiungere standard qualitativi elevati e rendere più efficiente la produzione di filo piatto.
Sky Bluer Environmental Technology Co., Ltd. (CRM) offre soluzioni complete di laminazione di precisione per la produzione di filo piatto in acciaio per molle, tra cui laminatrici di precisione, sistemi Turks Head a quattro rulli, cassette di laminazione, sistemi di misurazione laser in linea e linee di produzione integrate.
Combinando l’esperienza ingegneristica professionale con tecniche di formatura innovative, Sky Bluer Environmental Technology Co., Ltd. supporta produttori di tutto il mondo nella realizzazione di filo piatto in acciaio per molle di alta qualità per settori automotive, industriali e di precisione, aiutando i clienti a migliorare la stabilità produttiva, l’affidabilità dei prodotti e la competitività industriale a lungo termine.
