Il filo piatto di rame è diventato una soluzione conduttrice sempre più importante per i moderni motori e generatori grazie alla sua eccellente conducibilità elettrica, all’elevato riempimento delle cave e alle migliori prestazioni termiche.
Rispetto al tradizionale filo di rame tondo, il filo piatto consente una disposizione più compatta dei conduttori all’interno delle cave dello statore o del rotore. Ciò permette agli ingegneri di ottenere una maggiore densità di potenza, una migliore efficienza elettromagnetica e un utilizzo più efficace dello spazio di installazione disponibile.
Oggi il filo piatto di rame è ampiamente utilizzato in:
- Motori per veicoli elettrici
- Motori industriali
- Generatori ad alta efficienza
- Generatori eolici
- Sistemi elettrici aerospaziali
- Macchine elettriche ad alte prestazioni
Tuttavia, la produzione di filo piatto di rame per motori e generatori richiede un controllo rigoroso della geometria del conduttore, della qualità superficiale, delle proprietà meccaniche e della stabilità dimensionale.
Perché il filo piatto di rame viene utilizzato nei motori e nei generatori
I motori tradizionali utilizzano principalmente filo di rame tondo perché è facile da lavorare e avvolgere.
Tuttavia, il filo tondo lascia spazi inutilizzati tra i conduttori adiacenti.
Il filo piatto di rame risolve questo problema grazie alla sua sezione rettangolare, che si adatta meglio alla geometria delle cave dei motori moderni.
| Caratteristica | Filo di rame tondo | Filo piatto di rame |
|---|---|---|
| Sezione trasversale | Circolare | Rettangolare |
| Utilizzo della cava | Inferiore | Superiore |
| Efficienza di riempimento | Moderata | Eccellente |
| Ottimizzazione della densità di corrente | Limitata | Migliore |
| Dissipazione del calore | Moderata | Migliorata |
| Struttura dell’avvolgimento | Flessibile | Più compatta |
| Complessità produttiva | Inferiore | Superiore |
Il principale vantaggio del filo piatto non consiste semplicemente nel cambiamento della forma, ma nella possibilità di ottimizzare l’intero progetto elettromagnetico del motore o del generatore.
Principali applicazioni del filo piatto di rame
Il filo piatto di rame viene utilizzato in diverse macchine elettriche in funzione dei requisiti prestazionali.
Motori per veicoli elettrici
I motori per veicoli elettrici richiedono un’elevata densità di potenza, dimensioni compatte ed eccellenti prestazioni termiche.
I conduttori piatti in rame consentono ai produttori di aumentare la quantità di rame inserita all’interno delle cave dello statore.
Le applicazioni tipiche includono:

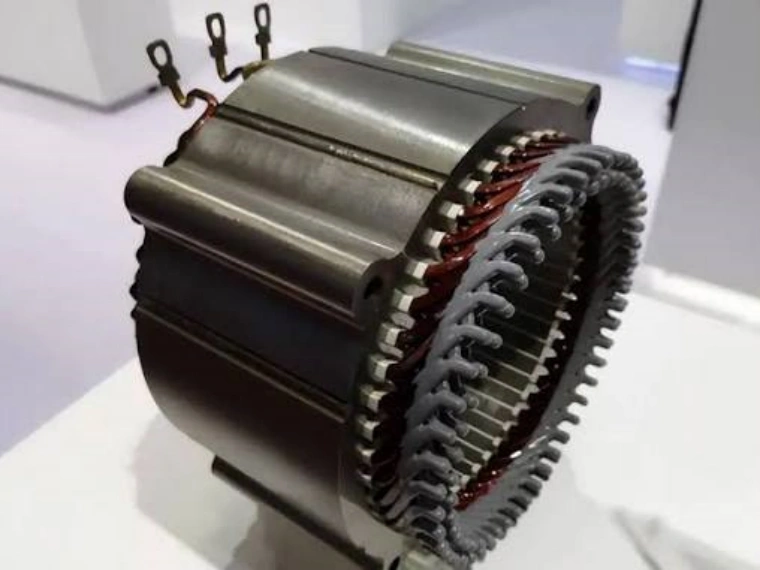

- Motori Hairpin
- Motori di trazione
- Motori ad alta velocità
- Motori per veicoli ibridi
Per la tecnologia dei conduttori rettangolari specifica per veicoli elettrici, vedere: EV Motor Hairpin Wire Production Lines for Rectangular Copper Wire Manufacturing
Motori industriali
I motori industriali richiedono funzionamento stabile, lunga durata ed elevata efficienza.
Il filo piatto di rame può migliorare:
- Fattore di riempimento del rame
- Efficienza energetica
- Gestione termica
- Stabilità meccanica
Le applicazioni tipiche includono:
| Tipo di motore | Applicazione del filo piatto |
|---|---|
| Servomotore | Avvolgimento ad alta precisione |
| Motore industriale AC | Avvolgimento ad alta efficienza |
| Motore per compressore | Design compatto dell’avvolgimento |
| Motore-generatore | Elevata potenza in uscita |
Generatori
I generatori di grandi dimensioni richiedono conduttori in grado di gestire elevate correnti mantenendo allo stesso tempo prestazioni di isolamento affidabili.
Il filo piatto di rame viene comunemente utilizzato in:
- Generatori eolici
- Generatori idroelettrici
- Generatori industriali di energia
Nelle applicazioni per generatori, le dimensioni del conduttore, la qualità superficiale e la rettilineità sono particolarmente importanti, poiché il processo di avvolgimento richiede spesso un assemblaggio preciso.
Specifiche tipiche del filo piatto di rame per motori
Le dimensioni richieste variano in funzione del design del motore.
Gli intervalli tipici includono:
| Parametro | Intervallo tipico |
|---|---|
| Materiale | C11000 / Rame OF |
| Larghezza | 1–20 mm |
| Spessore | 0,3–6 mm |
| Tolleranza sulla larghezza | ±0,005–0,03 mm |
| Tolleranza sullo spessore | ±0,003–0,02 mm |
| Raggio degli angoli | R0,1–0,8 mm |
| Conducibilità | ≥97% IACS |
| Superficie | Liscia e priva di difetti |
I motori ad alte prestazioni richiedono spesso un controllo dimensionale più rigoroso, poiché la geometria del conduttore influenza direttamente il riempimento delle cave e lo spessore dell’isolamento.
Requisiti importanti del filo piatto per motori e generatori
A differenza dei normali prodotti in nastro di rame, il filo piatto per motori e generatori presenta diversi requisiti specifici.
Precisione dimensionale
La larghezza e lo spessore devono rimanere stabili lungo l’intera lunghezza della bobina.
I parametri importanti includono:
| Parametro | Importanza |
|---|---|
| Precisione della larghezza | Garantisce il corretto posizionamento nella cava |
| Precisione dello spessore | Controlla l’altezza dell’avvolgimento |
| Raggio degli angoli | Protegge l’isolamento |
| Rettilineità | Migliora la stabilità dell’avvolgimento |
| Uniformità della sezione | Garantisce prestazioni elettriche uniformi |
Anche piccole variazioni dimensionali possono influenzare i processi di avvolgimento automatizzati.
Qualità superficiale
La superficie del rame deve essere pulita e priva di difetti.
I requisiti comuni includono:
| Requisito | Scopo |
|---|---|
| Superficie liscia | Migliore adesione dell’isolamento |
| Basso livello di bave | Prevenzione dei danni all’isolamento |
| Assenza di graffi | Migliore affidabilità |
| Rugosità stabile | Prestazioni di rivestimento uniformi |
Per le applicazioni con filo piatto di rame isolato, la qualità superficiale diventa ancora più importante.
Articolo correlato: What is Enamelled Copper Flat Wire? Applications and Benefits
Controllo del raggio degli angoli
Il raggio degli angoli è un fattore critico per l’affidabilità dell’isolamento elettrico.
Un angolo troppo vivo può causare:
- Maggiore concentrazione delle sollecitazioni elettriche
- Spessore dell’isolamento non uniforme
- Maggiore rischio di cedimento dell’isolamento
Un raggio controllato garantisce:
- Migliore copertura dell’isolamento
- Maggiore stabilità dell’avvolgimento
- Migliore affidabilità del conduttore
Requisiti tipici del raggio degli angoli:
| Applicazione | Raggio tipico |
|---|---|
| Filo piatto generico | R0,2–0,8 mm |
| Conduttore per motori | R0,2–0,5 mm |
| Conduttore ad alta precisione | Definito dal cliente |
Processo di produzione del filo piatto di rame
Un tipico processo produttivo comprende:
Vergella di rame → Trafilatura → Laminazione di precisione → Trattamento superficiale → Ispezione → Avvolgimento
Fase 1: Preparazione della materia prima
La vergella di rame o il filo di rame tondo di alta qualità viene selezionato in base a:
- Requisiti di conducibilità
- Stato meccanico
- Dimensioni finali del conduttore
Fase 2: Trafilatura
La trafilatura migliora:
- Precisione del diametro
- Uniformità del materiale
- Condizioni superficiali
Fase 3: Laminazione di precisione
La laminazione trasforma il filo di rame tondo nella forma piatta rettangolare richiesta.

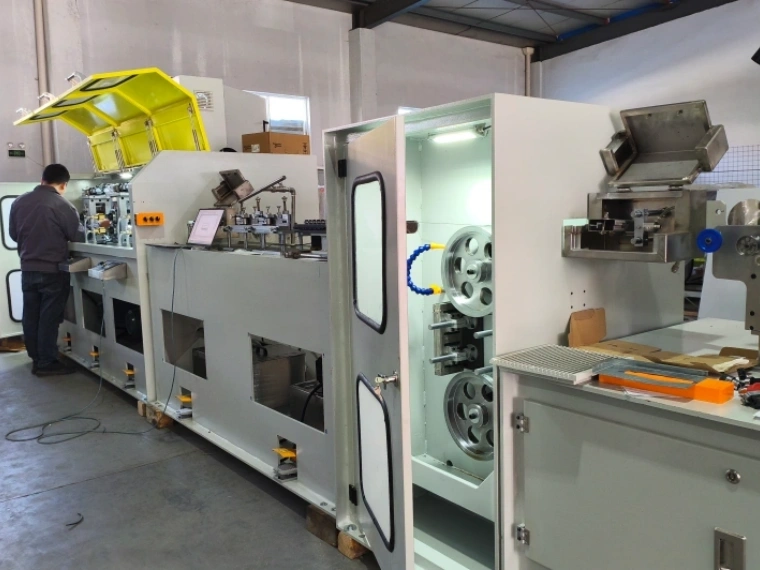

Un tipico sistema produttivo può includere:
| Attrezzatura | Funzione |
|---|---|
| Sistema di svolgimento | Alimentazione stabile del materiale |
| Unità di trafilatura | Riduzione del diametro |
| Laminatoio di precisione | Formatura del filo piatto |
| Misuratore laser | Misurazione online |
| Sistema di avvolgimento | Produzione delle bobine |
Per soluzioni complete di produzione del filo piatto, vedere: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries
Requisiti della laminazione di precisione
La produzione di filo piatto di rame per motori e generatori richiede condizioni di laminazione stabili.
I parametri importanti includono:
| Parametro | Effetto |
|---|---|
| Forza di laminazione | Controlla la deformazione |
| Precisione della distanza tra i rulli | Controlla lo spessore |
| Allineamento dei rulli | Controlla la simmetria |
| Tensione del filo | Migliora la stabilità |
| Velocità di laminazione | Influenza la produttività |
| Lubrificazione | Migliora la qualità superficiale |
Per applicazioni ad alta precisione, i sistemi di controllo automatico possono contribuire a mantenere una produzione stabile durante lunghi periodi di funzionamento.
Misurazione online e controllo qualità
Le moderne linee di produzione di filo piatto di rame utilizzano spesso sistemi di misurazione online.
I tipici elementi di controllo includono:
| Elemento di controllo | Metodo |
|---|---|
| Larghezza | Misurazione laser |
| Spessore | Misurazione laser |
| Rettilineità | Ispezione online |
| Difetti superficiali | Ispezione ottica |
| Tensione | Monitoraggio tramite sensori |
| Qualità della bobina | Controllo automatico |
Il vantaggio della misurazione online consiste nella possibilità di rilevare e correggere immediatamente eventuali deviazioni durante la produzione.
Filo piatto di rame vs filo piatto smaltato
Il filo piatto di rame costituisce generalmente la base conduttrice prima dell’applicazione dell’isolamento.
| Prodotto | Fase di produzione |
|---|---|
| Filo piatto di rame nudo | Laminazione e calibratura |
| Filo piatto smaltato | Laminazione del rame + smaltatura |
| Filo di rame rivestito di carta | Laminazione del rame + isolamento in carta |
| Conduttore isolato con mica | Laminazione del rame + avvolgimento in mica |
Pertanto, la qualità del filo piatto di rame nudo influenza direttamente le prestazioni del conduttore isolato finale.
Per maggiori informazioni: High Speed Flat Wire Production Systems for Enameled and Paper Covered Wire
Come scegliere una soluzione per la produzione di filo piatto di rame
Prima di scegliere l’attrezzatura, i produttori devono definire:
| Voce | Esempio di requisito |
|---|---|
| Grado del rame | C11000 / Rame OF |
| Diametro in ingresso | mm |
| Larghezza finale | mm |
| Spessore finale | mm |
| Raggio degli angoli | R mm |
| Tolleranza | ± mm |
| Velocità di produzione | m/min |
| Peso della bobina | kg |
| Requisiti superficiali | Liscia / lucidata |
| Livello di automazione | Manuale / Automatico |
Una linea di produzione adeguata dovrebbe essere progettata in base all’applicazione finale del motore o del generatore, e non soltanto in funzione delle dimensioni del conduttore.
Conclusione
Il filo piatto di rame svolge un ruolo importante nello sviluppo di motori e generatori ad alta efficienza.
I suoi vantaggi in termini di:
- Maggiore utilizzo delle cave
- Maggiore densità di potenza
- Migliori prestazioni termiche
- Design compatto dell’avvolgimento
lo rendono una soluzione conduttrice ideale per le moderne macchine elettriche.
Tuttavia, la produzione affidabile di filo piatto di rame richiede un controllo preciso di:
- Larghezza
- Spessore
- Raggio degli angoli
- Qualità superficiale
- Rettilineità
- Prestazioni elettriche
Sky Bluer Environmental Technology Co., Ltd. fornisce laminatoi di precisione personalizzati e soluzioni complete per la produzione di filo piatto per conduttori in rame destinati a motori, generatori, trasformatori e applicazioni nel settore energetico.
Grazie alla tecnologia avanzata di laminazione, ai sistemi di misurazione online e alla completa integrazione del processo, CRM aiuta i produttori a realizzare filo piatto di rame di alta qualità con dimensioni stabili e prestazioni affidabili.
Se state pianificando una linea di produzione di filo piatto di rame per motori o generatori, contattate il nostro team di ingegneri fornendo le dimensioni del conduttore, il grado del materiale, i requisiti di tolleranza e gli obiettivi di produzione.
