Linea Turnkey per la Produzione di Busbar Ribbon destinati alla Raccolta della Corrente nei Moduli Fotovoltaici
- About Company
Panoramica della Linea di Produzione Busbar Ribbon
La linea di produzione Busbar Ribbon è progettata per realizzare nastri piatti in rame utilizzati nei moduli fotovoltaici (PV) per raccogliere e trasportare la corrente elettrica dalle celle solari alla Junction Box.
A differenza degli Interconnect Ribbon, i Busbar Ribbon presentano una larghezza maggiore e una capacità di trasporto della corrente significativamente superiore, risultando indispensabili per i moderni moduli fotovoltaici ad alta potenza e ad alta efficienza.
Generalmente, i Busbar Ribbon hanno le seguenti dimensioni:
- Spessore: 0,20 – 0,50 mm
- Larghezza: 3,0 – 6,0 mm
Queste caratteristiche garantiscono un’eccellente conducibilità elettrica, un’elevata resistenza alla corrosione e un’affidabilità a lungo termine, contribuendo ad aumentare l’efficienza e le prestazioni dei moduli solari.
- About Company
Differenze Principali tra Busbar Ribbon e Interconnect Ribbon
I Busbar Ribbon sono caratterizzati da:
- Maggiore larghezza
- Maggiore capacità di trasporto della corrente
- Minore resistenza elettrica
- Migliore dissipazione del calore
Per questo motivo sono fondamentali per i moduli fotovoltaici ad alta efficienza e ad alta potenza.
- About Company
Processo di Produzione del Busbar Ribbon
Principali Fasi di Produzione
- Trafilatura del filo in più stadi (grossolana, intermedia e fine)
- Forno di ricottura
- Laminazione di precisione
- Sistema opzionale di profilatura del filo piatto
- Trattamento superficiale e pulizia
- Linea di stagnatura
- Sistema di avvolgimento
- Sistema di confezionamento (opzionale)

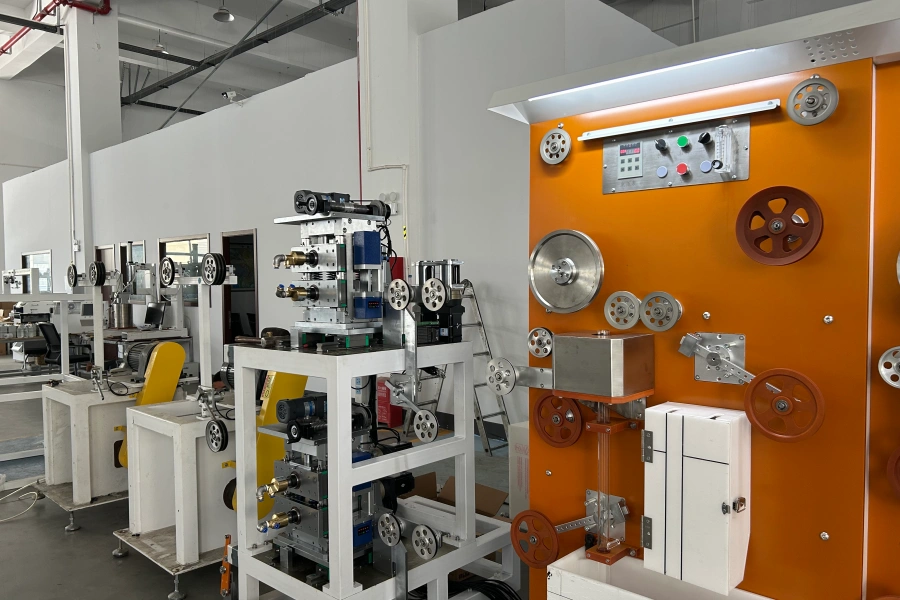

Specifiche standard
- Spessore: 0,20 – 0,50 mm
- Larghezza: 3,0 – 6,0 mm
- Materiale: rame ad alta purezza
- Rivestimento: stagno o lega di stagno
- Spessore del rivestimento: personalizzabile in base alle esigenze

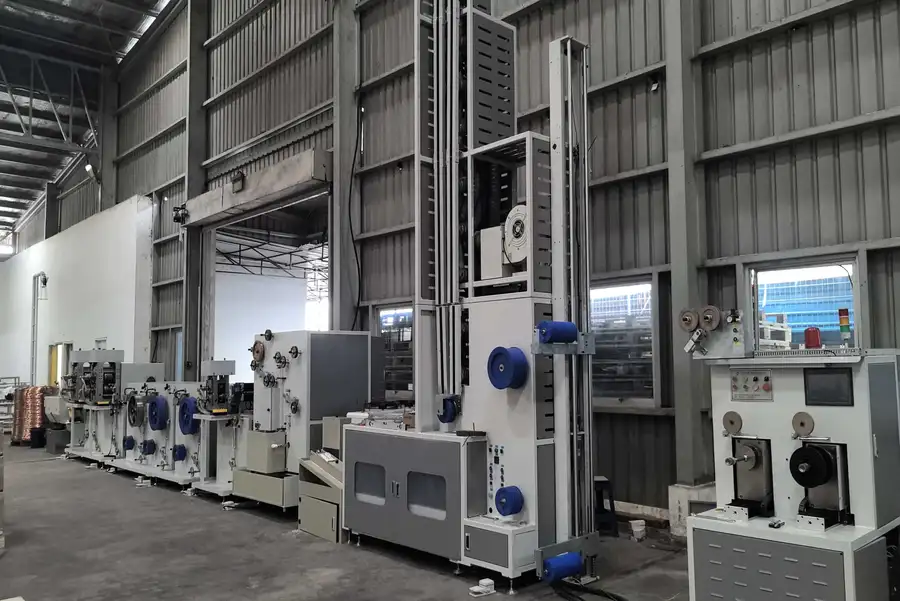

Configurazione della Linea di Produzione Busbar Ribbon
Sistema di Alimentazione del Filo di Rame
Garantisce uno svolgimento stabile del filo di rame grazie al controllo preciso della tensione durante tutta la produzione.

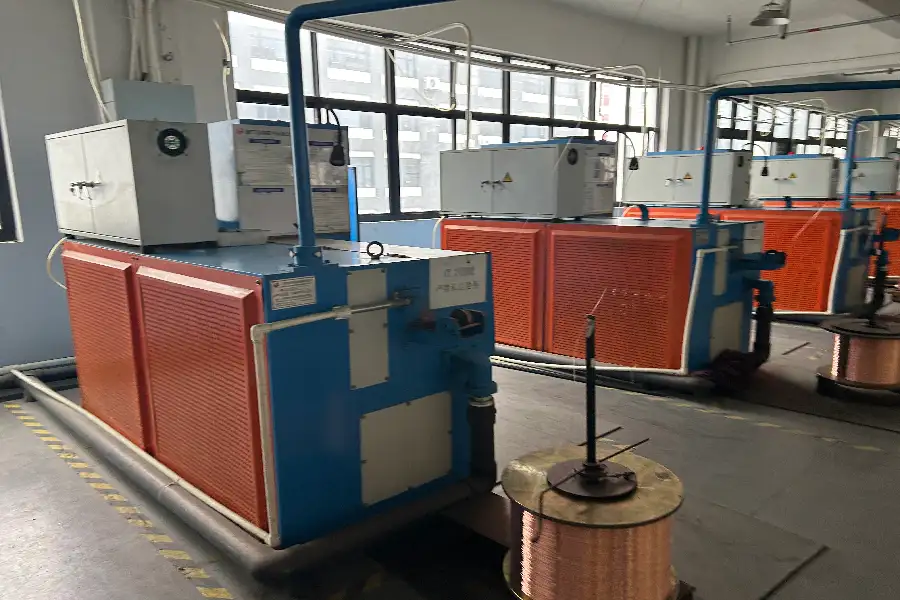

Sistema di Trafilatura Multi-Stadio
- Trafilatrice grossolana
- Trafilatrice intermedia
- Trafilatrice fine

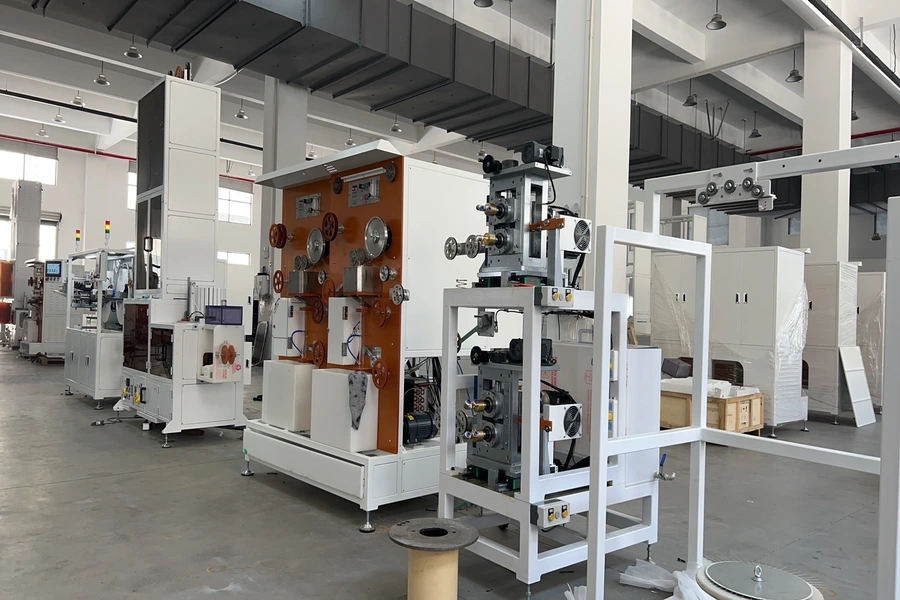

Forno di Ricottura
Il trattamento termico controllato migliora la duttilità e la conducibilità elettrica del rame.

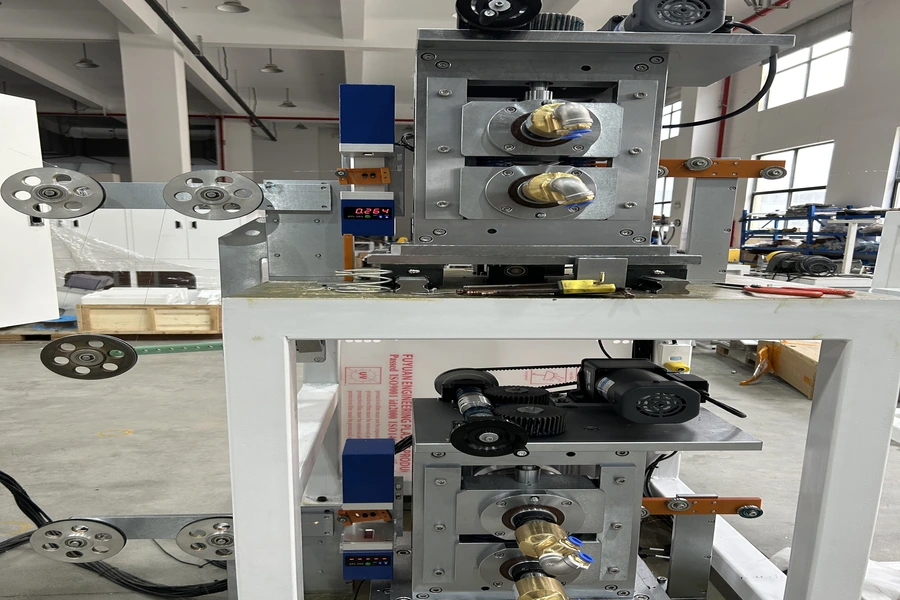

Laminatoio di Precisione
Trasforma il filo tondo in Busbar Ribbon controllando con precisione lo spessore e la larghezza.

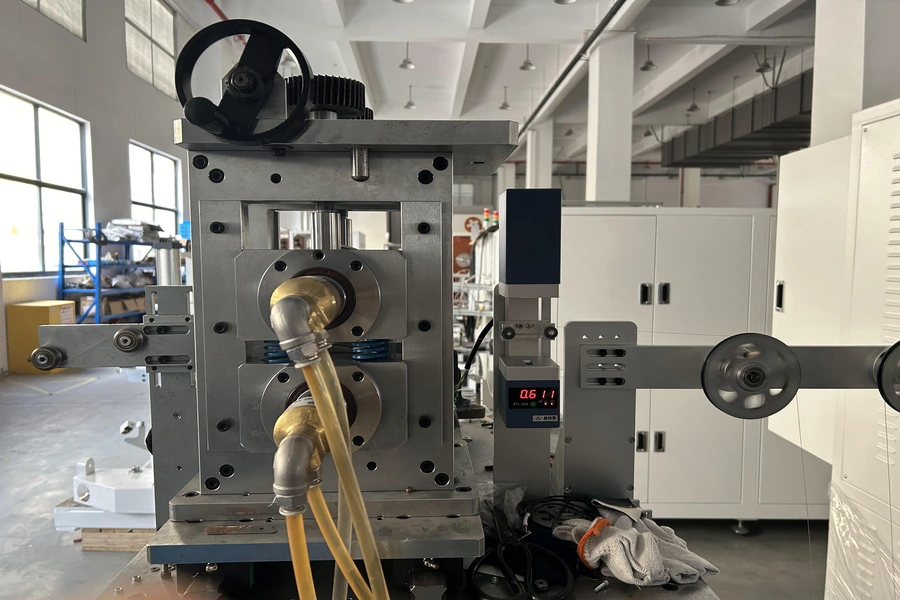

Sistema di Profilatura del Filo Piatto (Opzionale)
Migliora ulteriormente:
- precisione dimensionale
- qualità dei bordi
- uniformità della superficie
Sistema di Trattamento Superficiale
Elimina ossidi e contaminanti garantendo un’eccellente adesione del rivestimento.

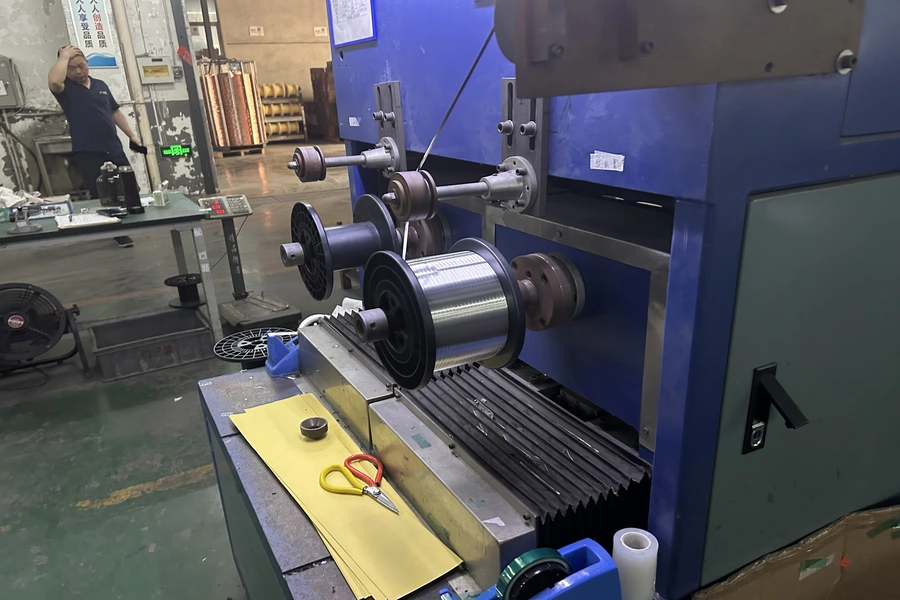

Sistema di Stagnatura a Caldo
Applica automaticamente un rivestimento uniforme in stagno o lega di stagno per migliorare:
- saldabilità
- resistenza alla corrosione
- durata del prodotto
Sistema di Avvolgimento
Garantisce tensione costante e avvolgimento uniforme del Busbar Ribbon.

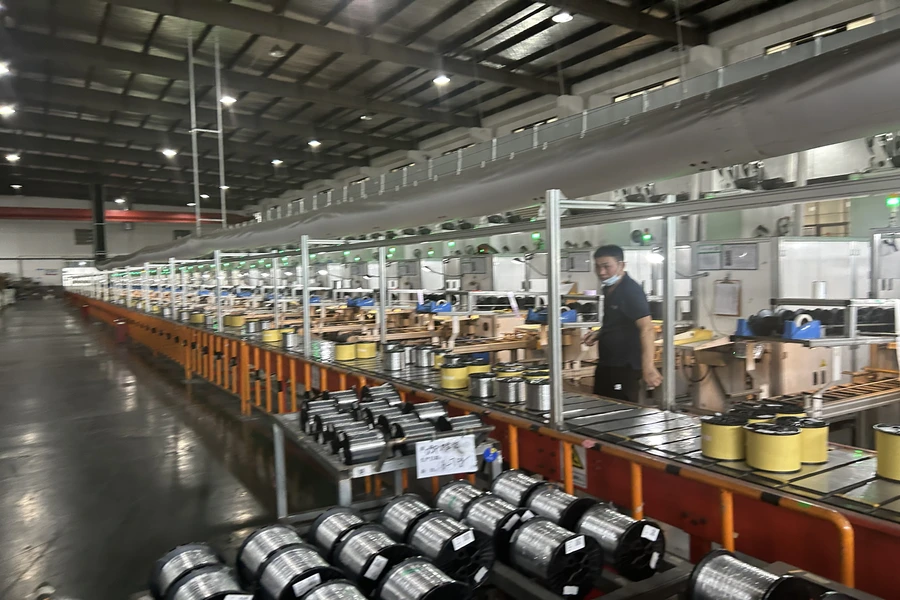

Sistema di Confezionamento (Opzionale)
Disponibili confezionamento standard oppure sottovuoto per proteggere il ribbon durante il trasporto e lo stoccaggio.
- About Company
Caratteristiche Tecniche
- Elevata capacità di trasporto della corrente per moduli fotovoltaici ad alta potenza
- Conducibilità elettrica stabile con bassa resistenza
- Uniformità eccellente del rivestimento e forte adesione
- Controllo ad alta precisione di spessore e larghezza
- Produzione continua ad alta velocità
- Sistema opzionale di profilatura ad alta precisione per applicazioni avanzate
- About Company
Perché Scegliere Noi
Esperienza e Competenza
- Oltre 30 anni di esperienza nelle linee di produzione PV Ribbon.
- Soluzioni Turnkey complete, dalla materia prima al prodotto finito.
- Produzione stabile e affidabile con manutenzione ridotta.
- Progettazione personalizzata della linea e del layout produttivo.
- Assistenza tecnica professionale e servizio post-vendita completo per garantire il successo del vostro investimento.
- About Company
Sky Bluer Environmental Technology Co., Ltd.
Con oltre 15 anni di esperienza, Sky Bluer Environmental Technology Co., Ltd. è un produttore specializzato nella progettazione e realizzazione di:
- Linee di produzione Busbar Ribbon
- Linee di produzione Interconnect Ribbon
- Impianti completi PV Ribbon
- Laminatoi di precisione
- Soluzioni complete Turnkey
Forniamo inoltre:
- progettazione dell’intero impianto;
- ottimizzazione del layout di fabbrica;
- integrazione completa del processo produttivo;
- installazione e collaudo;
- formazione tecnica;
- assistenza post-vendita internazionale.
Ogni linea viene progettata per offrire qualità superiore, massima efficienza produttiva e prestazioni affidabili nel lungo periodo.
Common Questions
FAQ
A cosa serve il Busbar Ribbon?
Il Busbar Ribbon è un componente fondamentale dei moduli fotovoltaici. Ha il compito di raccogliere la corrente generata dalle celle solari e trasferirla alla Junction Box.
Con uno spessore compreso tra 0,20 e 0,50 mm e una larghezza di 3,0–6,0 mm, è progettato per trasportare correnti comprese generalmente tra 5 e 20 A per ribbon, a seconda della potenza del modulo.
L’elevata conducibilità e la robustezza meccanica consentono di ridurre al minimo le perdite energetiche e migliorare l’efficienza complessiva del pannello.
Qual è la differenza tra Busbar Ribbon e Interconnect Ribbon?
La differenza principale riguarda dimensioni e capacità di trasporto della corrente.
Busbar Ribbon
- Larghezza: 3,0–6,0 mm
- Spessore: 0,20–0,50 mm
- Corrente: 5–20 A
- Utilizzato per raccogliere la corrente del modulo.
Interconnect Ribbon
- Larghezza: 1,0–2,5 mm
- Spessore: 0,10–0,30 mm
- Corrente: 1–5 A
- Utilizzato per collegare tra loro le singole celle fotovoltaiche.
Perché il Busbar Ribbon è più largo dell'Interconnect Ribbon?
La maggiore larghezza (3,0–6,0 mm) permette di trasportare correnti più elevate richieste dai moduli fotovoltaici di grande potenza.
Una superficie maggiore consente di:
- ridurre la resistenza elettrica;
- diminuire le perdite energetiche;
- migliorare la dissipazione del calore;
- aumentare l’efficienza e l’affidabilità dell’intero modulo fotovoltaico.
Quali apparecchiature sono necessarie per produrre Busbar Ribbon?
Una linea completa comprende:
- Sistema di Trafilatura Multi-Stadio
- Trafilatura grossolana
- Trafilatura intermedia
- Trafilatura fine
- Forno di Ricottura
- migliora duttilità e conducibilità del rame.
- Laminatoio di Precisione
- trasforma il filo tondo in ribbon piatto con tolleranze fino a ±0,002 mm.
- Sistema di Profilatura
- migliora ulteriormente precisione geometrica e qualità superficiale.
- Linea di Stagnatura
- applica uno strato uniforme di stagno o lega di stagno con spessore 2–5 μm, migliorando saldabilità e resistenza alla corrosione.
- Sistema di Avvolgimento
- garantisce tensione costante e avvolgimento preciso del ribbon.
L’intera linea lavora in modo coordinato per produrre Busbar Ribbon con:
- tolleranze dimensionali estremamente ridotte;
- resistenza elettrica inferiore a 0,003 Ω/m;
- elevata resistenza meccanica;
- qualità costante per soddisfare gli elevati standard dell’industria fotovoltaica.
- About Company
Contattaci per Maggiori Informazioni
Vuoi migliorare la produzione dei tuoi pannelli fotovoltaici con una Linea di Produzione Busbar Ribbon ad alte prestazioni?
Sky Bluer Environmental Technology Co., Ltd. offre soluzioni completamente personalizzate per aumentare produttività, qualità ed efficienza della tua fabbrica.
Il nostro team di ingegneri ti accompagnerà in ogni fase del progetto, dalla progettazione fino alla messa in servizio dell’impianto.
Contattaci oggi stesso per ricevere un preventivo dettagliato, una proposta tecnica personalizzata o uno studio del layout della tua linea di produzione. Saremo lieti di aiutarti a realizzare un impianto Busbar Ribbon ad alte prestazioni perfettamente adattato alle tue esigenze.
