Introduzione

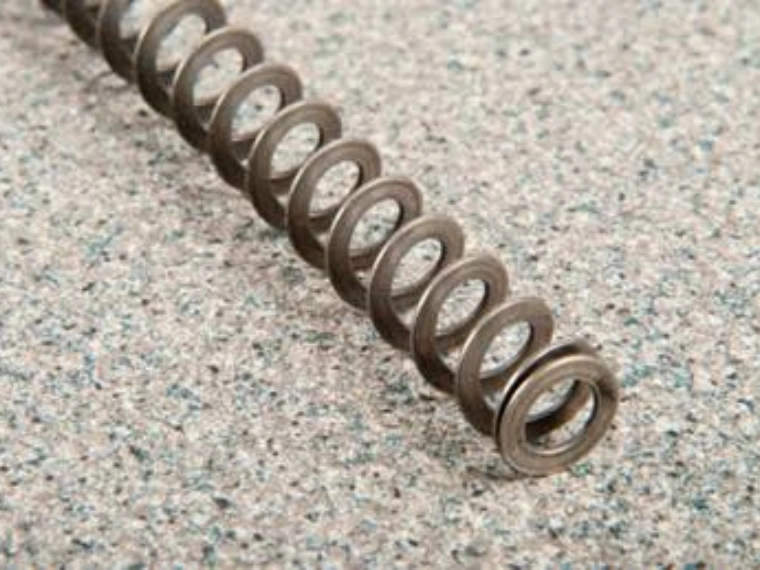

L’acciaio per molle silicio-cromo è uno dei materiali più importanti nella realizzazione di molle ad alte prestazioni. Grazie al suo elevato limite elastico, eccellente resistenza alla fatica e alta resistenza a trazione, gradi come 60Si2Mn, SUP10, SAE9254 e 50CrV4 trovano largo impiego nelle molle automobilistiche, molle industriali e componenti meccanici di precisione.
Tuttavia, la produzione di filo piatto di alta qualità in acciaio silicio-cromo richiede molto più di un semplice appiattimento del filo. Rispetto agli acciai al carbonio convenzionali, questo materiale presenta maggiore resistenza e marcato indurimento per lavorazione, rendendo il processo di formatura particolarmente complesso.
Durante la produzione del filo piatto, i produttori devono controllare con estrema attenzione la deformazione, la qualità superficiale, la finitura dei bordi e l’accuratezza dimensionale. È indispensabile un sistema di laminazione di precisione integrato, composto da moduli di alimentazione, raddrizzatura, laminazione, ispezione in linea e avvolgimento, per garantire una produzione stabile.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propone soluzioni di laminazione di precisione personalizzate per produttori che realizzano filo piatto in acciaio per molle ad alta resistenza, con severi requisiti di accuratezza e affidabilità.
Caratteristiche dell’acciaio silicio-cromo per la produzione di filo piatto
L’acciaio per molle silicio-cromo appartiene alla famiglia degli acciai legati per molle, con proprietà meccaniche potenziate. L’aggiunta di silicio migliora le caratteristiche elastiche, mentre il cromo e altri elementi leganti aumentano la temprabilità e le prestazioni alla fatica.
Materiali comuni
| Grado materiale | Normativa | Caratteristiche principali | Applicazioni |
|---|---|---|---|
| 60Si2Mn | GB | Alta resistenza e resistenza alla fatica | Molle automobilistiche |
| SUP10 | JIS | Ottima elasticità e tenacità | Componenti a molla per veicoli |
| SAE9254 | ASTM | Elevate prestazioni alla fatica | Molle per carichi gravosi |
| 50CrV4 | EN | Acciaio legato cromo-vanadio | Molle ad alte prestazioni |
Proprietà tipiche e ricadute produttive
| Proprietà | Influenza sul processo di produzione |
|---|---|
| Alta resistenza a trazione | Necessità di apparecchiature di laminazione ad elevata rigidità |
| Marcato indurimento per lavorazione | Obbligo di riduzione controllata per ogni singola passata |
| Elevata durezza | Maggiore usura degli utensili di laminazione |
| Ottima resistenza alla fatica | Richiesta di finitura superficiale impeccabile |
Poiché i componenti a molla operano spesso sotto carichi ciclici ripetuti, anche piccoli difetti superficiali o variazioni dimensionali possono ridurne significativamente la durabilità. Per questo motivo, la tecnologia di laminazione di precisione è fondamentale per preservare l’affidabilità del prodotto finale.
Perché è necessaria la laminazione di precisione per il filo piatto in acciaio silicio-cromo
I metodi tradizionali di lavorazione del filo non garantiscono un controllo sufficiente per le applicazioni di molle ad alte prestazioni. La laminazione di precisione offre numerosi vantaggi nella realizzazione di fili piatti e rettangolari in acciaio per molle.
Deformazione controllata del materiale
L’acciaio silicio-cromo presenta un’elevata resistenza alla deformazione. Una riduzione eccessiva in un’unica passata può causare:
- Cricche sui bordi
- Spessore non uniforme
- Concentrazione di tensioni interne
La laminazione a più passate riduce gradualmente la sezione del filo, favorendo un migliore flusso del materiale e aumentando la stabilità dimensionale.
Migliorata qualità superficiale
I componenti in acciaio per molle sono estremamente sensibili ai difetti superficiali, poiché ogni microfessura può diventare un punto di innesco della rottura per fatica durante l’utilizzo.
I sistemi di laminazione di precisione permettono di ottenere:
- Superficie levigata e uniforme
- Finitura dei bordi stabile
- Minori danni superficiali
Controllo dimensionale accurato
I produttori di molle richiedono un controllo rigoroso di spessore e larghezza, poiché la geometria finale del filo influenza direttamente la forza elastica e la precisione di montaggio della molla.
Requisiti di precisione tipici
| Parametro | Accuratezza standard |
|---|---|
| Tolleranza spessore | ±0,005–0,02 mm |
| Tolleranza larghezza | ±0,01–0,05 mm |
| Rettilineità | ≤3/1000 mm |
| Rugosità superficiale | Ra 0,4–0,8 μm |
Configurazione completa del sistema di laminazione di precisione
Una linea moderna di produzione di filo piatto in acciaio silicio-cromo è composta da più moduli integrati.
Sistema di svolgimento
L’unità di svolgimento garantisce un’alimentazione stabile del filo prima della formatura.
Funzioni principali:
- Approvvigionamento continuo del materiale
- Controllo stabile della tensione
- Guida del filo
- Gestione delle bobine
Per l’acciaio per molle ad alta resistenza, un’alimentazione uniforme è essenziale: oscillazioni di tensione compromettono le dimensioni finali del prodotto.
Unità di raddrizzatura
Prima di entrare nella laminatrice, il filo deve essere perfettamente raddrizzato.
Il processo di raddrizzatura elimina:
- Curve residue iniziali
- Memoria della bobina
- Deviazioni di avanzamento
Un sistema di raddrizzatura performante aumenta l’uniformità della laminazione e riduce le variazioni dimensionali.

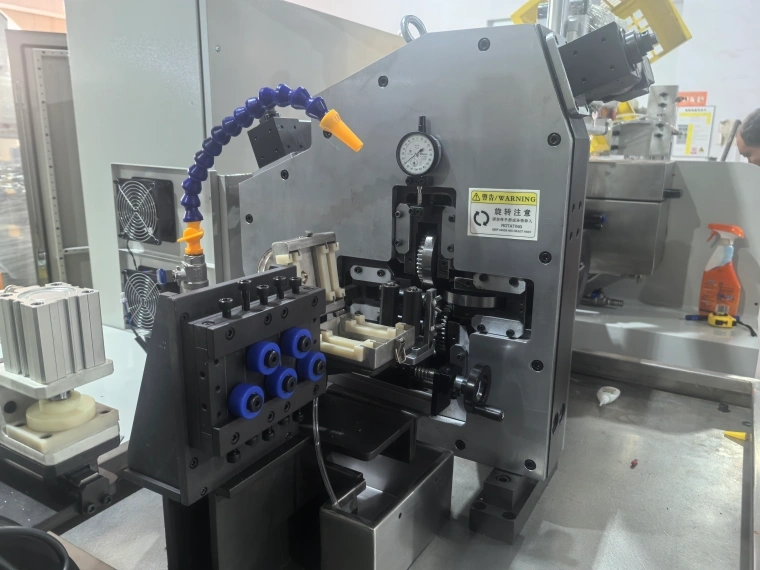

Laminatrice di precisione
La laminatrice rappresenta il nucleo della linea per la formatura del filo piatto in acciaio silicio-cromo.
A seconda delle esigenze di prodotto, è possibile scegliere tra:
- Laminatrice di precisione a due rulli
- Sistema di laminazione Turks Head a quattro rulli
- Laminatrice universale
Parametri produttivi tipici
| Parametro | Intervallo di funzionamento |
|---|---|
| Materiali lavorabili | 60Si2Mn, SUP10, SAE9254 |
| Diametro filo in ingresso | 2–12 mm |
| Larghezza filo finito | 1–30 mm |
| Spessore filo finito | 0,3–8 mm |
| Velocità di laminazione | 30–350 m/min |
Requisiti della laminatrice di precisione
- Struttura ad elevata rigidità
- Regolazione micrometrica dei rulli
- Utensili di laminazione resistenti all’usura
- Sistema di controllo servo stabile
Sistema di misurazione in linea
Le linee moderne di lavorazione dell’acciaio per molle adottano sempre più la tecnologia di misurazione laser per l’ispezione in tempo reale.
Il sistema monitora costantemente:
- Spessore del filo
- Larghezza del filo
- Precisione del profilo
Grazie al controllo ad anello chiuso, il sistema di laminazione regola automaticamente i parametri operativi per mantenere una qualità di output uniforme.
Sistema di avvolgimento
La fase finale di avvolgimento garantisce che il filo piatto finito mantenga una bobina ordinata e compatta.
Un sistema di avvolgimento affidabile offre:
- Avvolgimento a tensione costante
- Bobine uniformi e ordinate
- Facilità di trasporto
- Protezione del prodotto finito
Principali sfide nella laminazione dell’acciaio silicio-cromo
Controllo della qualità dei bordi
Data l’elevata resistenza dell’acciaio per molle, una deformazione non corretta può generare cricche sui bordi. È indispensabile una progettazione rulli ottimizzata e cicli di riduzione calibrati per ottenere bordi perfettamente arrotondati e levigati.
Gestione delle tensioni residue
Forze di formatura eccessive creano tensioni interne che alterano i successivi trattamenti termici e le prestazioni elastiche della molla. L’utilizzo di più passate di laminazione controllate riduce la concentrazione di stress nel materiale.
Stabilità produttiva
Per applicazioni automobilistiche e industriali, i produttori richiedono una qualità uniforme durante produzioni continue a lungo termine. I sistemi di misurazione in linea e il controllo automatico dei parametri migliorano significativamente la stabilità del processo.
Soluzioni di laminazione di precisione CRM per la produzione di molle
Sky Bluer Environmental Technology Co., Ltd. (CRM) progetta sistemi di laminazione di precisione personalizzati per applicazioni di formatura metallica ad alte prestazioni.
Le soluzioni CRM vengono dimensionate sulla base di:
- Grado dell’acciaio da lavorare
- Dimensione finale del filo piatto
- Requisiti di accuratezza dimensionale
- Capacità produttiva oraria
- Livello di automazione desiderato
Combinando tecnologia di laminazione di precisione, sistemi di misurazione in linea e utensili personalizzati, CRM supporta i produttori di molle nel realizzare una produzione stabile ed efficiente di filo piatto in acciaio silicio-cromo.
Per le aziende che producono molle automobilistiche, molle industriali e componenti di precisione, un sistema di laminazione progettato su misura rappresenta la base per una qualità di prodotto costante e una produzione duratura e redditizia.
Conclusione
La produzione di filo piatto in acciaio silicio-cromo richiede tecnologie di formatura avanzate e un controllo di processo estremamente accurato. Ogni fase, dalla preparazione e raddrizzatura del materiale alla laminazione di precisione e ispezione in linea, influisce sulle prestazioni finali del prodotto.
Un sistema di laminazione di precisione completo garantisce ai produttori maggiore accuratezza dimensionale, migliore qualità superficiale e più elevata efficienza produttiva. Grazie all’esperienza ingegneristica pluriennale e alle soluzioni di apparecchiature personalizzate, CRM supporta produttori di molle di tutto il mondo nella realizzazione di sistemi di produzione di fili piatti affidabili per applicazioni industriali gravose.
