Introduzione: La crescente domanda di filo piatto in acciaio per molle di precisione
Il filo piatto in acciaio per molle ad alto tenore di carbonio è un materiale fondamentale per applicazioni che richiedono elevata resistenza meccanica, resistenza alla fatica, stabilità dimensionale e lunga durabilità. A differenza del tradizionale filo tondo per molle, il filo piatto offre maggiore flessibilità progettuale: gli ingegneri possono controllare con estrema precisione larghezza, spessore, finitura dei bordi e distribuzione delle tensioni del componente finale della molla.
Dai sistemi di sospensione automobilistici e molle per valvole, fino alle molle a forza costante, contatti elettrici e componenti meccanici industriali, i produttori richiedono sempre più filo piatto in acciaio per molle con tolleranze dimensionali estremamente ristrette e proprietà meccaniche uniformi.
Nei moderni contesti produttivi, la realizzazione di filo piatto per molle di alta qualità non consiste semplicemente nel ridurre un filo tondo a sezione rettangolare: richiede un processo di formatura a freddo accuratamente controllato, che comprende selezione del materiale, tecnologia di laminazione, gestione della tensione, trattamento superficiale e misurazione in linea.
Grazie a oltre 25 anni di esperienza nella formatura metallica di precisione, i nostri ingegneri hanno constatato che le prestazioni finali di un componente a molla dipendono in larga misura dalla stabilità del processo di produzione del filo piatto.
Per questo motivo, i produttori all’avanguardia adottano laminatrici di precisione e linee complete per la produzione di fili piatti, al fine di ottenere qualità ripetibile e maggiore efficienza produttiva.
Sky Bluer Environmental Technology Co., Ltd. (CRM) fornisce soluzioni di laminazione di precisione personalizzate per la produzione di filo piatto in acciaio per molle ad alto tenore di carbonio, supportando i produttori con apparecchiature affidabili e processi di formatura ottimizzati.
Cos’è il filo piatto in acciaio per molle ad alto tenore di carbonio?

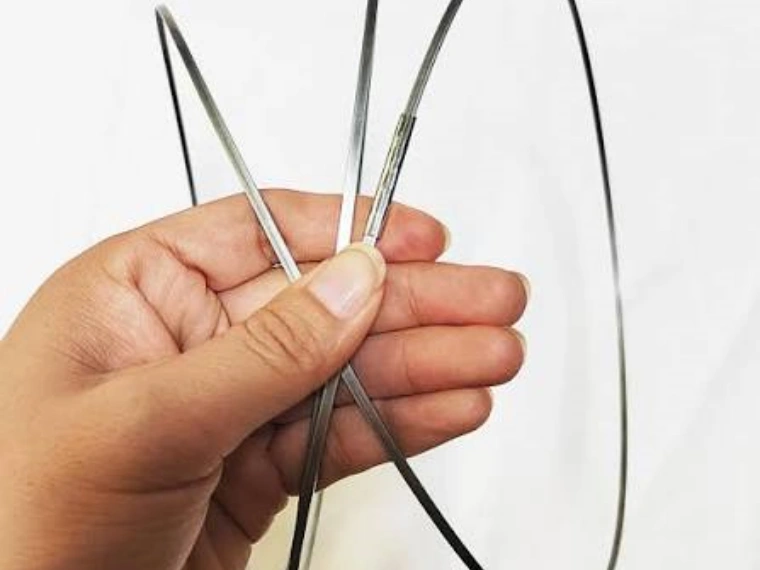

Il filo piatto in acciaio per molle ad alto tenore di carbonio si ottiene trasformando un filo tondo o una vergella di acciaio in una sezione rettangolare piatta mediante processi di formatura di precisione.
I materiali tipici per molle sono acciai ad alto carbonio e acciai legati per molle, che garantiscono eccellenti prestazioni elastiche dopo trattamento termico.
Materiali comuni
| Grado materiale | Normativa | Caratteristiche | Applicazione tipica |
|---|---|---|---|
| SAE 1070 | ASTM | Elevato tenore di carbonio, buona resistenza | Molle industriali |
| SAE 1075 | ASTM | Alta resistenza alla fatica | Molle di precisione |
| SAE 1095 | ASTM | Elevata capacità di indurimento | Molle per carichi elevati |
| 60Si2Mn | Equivalente GB/DIN | Acciaio per molle legato al silicio | Molle automobilistiche |
| SUP10 | JIS | Acciaio per molle ad alte prestazioni | Componenti per veicoli |
| EN10270-2 | EN | Filo per molle tempra olio | Industria molle europea |
La composizione chimica influisce direttamente sul comportamento durante la laminazione, la resistenza alla deformazione e le proprietà meccaniche finali.
Requisiti tipici dell’acciaio per molle ad alto carbonio
| Proprietà | Requisito tipico |
|---|---|
| Elevata resistenza a trazione | 1200–2200 MPa dopo trattamento |
| Buona resistenza alla fatica | Idoneo a carichi ciclici |
| Elevato limite elastico | Mantiene costante la forza della molla |
| Qualità superficiale controllata | Previene la formazione di cricche da fatica |
Processo di produzione del filo piatto in acciaio per molle ad alto tenore di carbonio
La produzione di filo piatto per molle di precisione prevede diverse fasi controllate.
Fase 1: Preparazione della materia prima
Il ciclo inizia con filo di acciaio per molle di alta qualità.
Prima della laminazione è necessario controllare:
- Composizione chimica
- Difetti superficiali
- Tolleranza del diametro del filo
- Rettilineità iniziale
- Durezza del materiale
Una materia prima di scarsa qualità può causare durante la laminazione:
- Cricche sui bordi
- Deformazione non uniforme
- Difetti superficiali
- Instabilità dimensionale
Fase 2: Processo di laminazione di precisione
La laminazione di precisione è il processo di formatura fondamentale per il filo piatto per molle.
Rispetto ai tradizionali metodi di trefilatura, la laminazione offre numerosi vantaggi:
- Maggiore efficienza produttiva
- Migliore utilizzo del materiale
- Finitura superficiale superiore
- Minore concentrazione di tensioni interne
Un sistema di laminazione di precisione standard è composto dai seguenti moduli:
| Modulo apparecchiatura | Funzione |
|---|---|
| Sistema di svolgimento | Alimentazione stabile del filo |
| Unità di raddrizzatura | Elimina le deformazioni iniziali |
| Laminatrice di precisione | Controllo larghezza e spessore |
| Sistema di misurazione in linea | Ispezione dimensionale in tempo reale |
| Sistema di raffreddamento e lubrificazione | Mantiene condizioni di laminazione stabili |
| Sistema di avvolgimento | Raccolta uniforme del filo finito |
Requisiti tecnici per il filo piatto in acciaio per molle di precisione
I produttori di molle richiedono un controllo rigoroso dell’accuratezza dimensionale.
Intervalli di produzione tipici
| Parametro | Intervallo tipico |
|---|---|
| Materiale | SAE1070, SAE1075, SAE1095, 60Si2Mn |
| Diametro ingresso | 1,0–10 mm |
| Spessore prodotto finito | 0,3–6 mm |
| Larghezza prodotto finito | 1–20 mm |
| Tolleranza spessore | ±0,005–0,02 mm |
| Tolleranza larghezza | ±0,01–0,05 mm |
| Rugosità superficiale | Ra 0,4–0,8 μm |
| Rettilineità | ≤3/1000 mm |
Per applicazioni automobilistiche ad alte prestazioni, anche piccole variazioni dimensionali possono influenzare:
- Forza della molla
- Durabilità alla fatica
- Precisione di montaggio
- Affidabilità del prodotto
Per questo motivo, le linee produttive moderne adottano sempre più sistemi di misurazione laser e tecnologie di controllo ad anello chiuso.
Tecnologia delle laminatrici di precisione per filo piatto in acciaio per molle

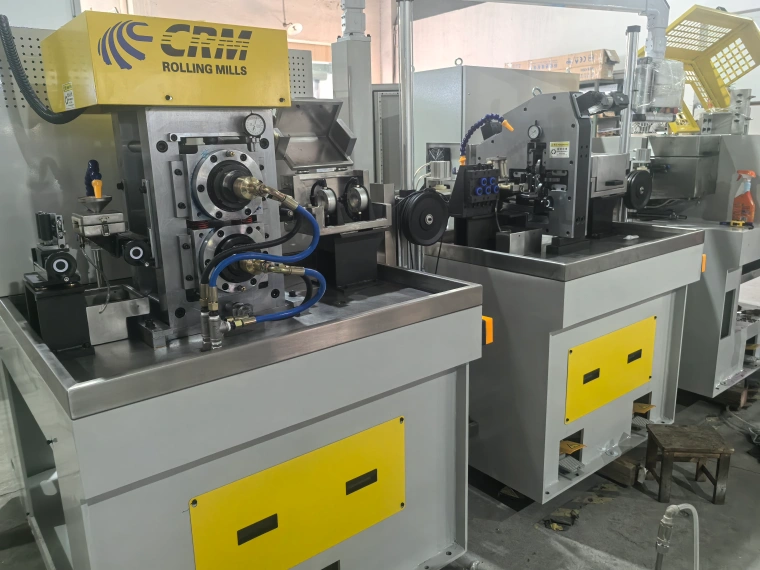

La laminatrice di precisione è l’apparecchiatura chiave per la produzione di filo piatto per molle di alta qualità.
A differenza delle tradizionali apparecchiature di laminazione, le moderne laminatrici di precisione utilizzano sistemi di controllo avanzati per mantenere una deformazione stabile.
Tecnologie fondamentali
Laminazione a più passate
L’acciaio per molle ad alto tenore di carbonio richiede una deformazione controllata.
Invece di ridurre drasticamente le dimensioni del filo in una sola passata, la laminazione multi-pass raggiunge gradualmente le dimensioni richieste.
Vantaggi:
- Minor rischio di cricche
- Maggiore stabilità dimensionale
- Minori tensioni residue
Controllo dello spessore ad anello chiuso
I sistemi di misurazione in linea monitorano continuamente:
- Spessore
- Larghezza
- Precisione del profilo
Il sistema regola automaticamente l’intervallo tra i rulli per mantenere un output uniforme.
Progettazione rulli di precisione
La cassetta di laminazione e i rulli influenzano direttamente:
- Qualità superficiale
- Forma dei bordi
- Accuratezza dimensionale
I rulli di alta qualità devono possedere:
- Elevata durezza
- Ottima resistenza all’usura
- Precisione di lavorazione meccanica
I sistemi di laminazione CRM vengono progettati su misura secondo le esigenze del cliente, tenendo conto dei diversi gradi di acciaio per molle, velocità di produzione e specifiche finali del filo.
Selezione delle apparecchiature per la produzione di filo piatto in acciaio per molle
Diverse esigenze produttive richiedono configurazioni di macchinari differenti.
| Requisito produttivo | Soluzione consigliata |
|---|---|
| Filo piatto standard per molle | Laminatrice di precisione a due rulli |
| Filo rettangolare ad alta accuratezza | Sistema di laminazione Turks Head a quattro rulli |
| Multiple forme di profilo | Sistema di laminazione universale |
| Elevata capacità produttiva | Linea completa per fili piatti |
| Applicazioni molle automobilistiche | Laminazione + sistema di ispezione in linea |
Criteri di scelta delle apparecchiature
Caratteristiche del materiale
L’acciaio per molle ad alto carbonio presenta una maggiore resistenza alla deformazione rispetto al rame o all’alluminio.
Le apparecchiature devono quindi disporre di:
- Struttura ad elevata rigidità
- Regolazione precisa dei rulli
- Sistema di azionamento stabile
Accuratezza del prodotto
Diverse applicazioni richiedono tolleranze differenti.
Per le molle di precisione, l’uniformità dimensionale ha priorità sulla semplice velocità di produzione.
Volume produttivo
I produttori con elevati volumi di produzione traggono vantaggio da:
- Alimentazione automatica
- Laminazione continua
- Ispezione in linea
- Sistemi di avvolgimento automatizzati
Applicazioni del filo piatto in acciaio per molle ad alto tenore di carbonio
Il filo piatto in acciaio per molle di precisione trova largo impiego in tutti i settori che richiedono prestazioni elastiche affidabili.
| Settore | Applicazioni |
|---|---|
| Automobilistico | Molle per valvole, molle sedili, molle trasmissione |
| Elettronica | Molle per contatti, componenti conduttivi |
| Macchinari industriali | Molle meccaniche |
| Aerospazio | Molle leggere di precisione |
| Beni di consumo | Molle a forza costante |
I produttori automobilistici richiedono in particolare una produzione stabile di filo piatto, poiché la rottura di una molla può compromettere direttamente la sicurezza e l’affidabilità del veicolo.
Perché la laminazione di precisione è diventata il metodo di produzione preferito
La tradizionale trefilatura consente di realizzare fili rettangolari, ma la laminazione di precisione offre vantaggi esclusivi per la maggior parte delle applicazioni di molle in acciaio.
Vantaggi principali
Migliore flusso del materiale
La laminazione genera una deformazione plastica controllata, riducendo gli sprechi di materiale.
Qualità superficiale superiore
Il contatto uniforme tra rulli di precisione e materiale crea una superficie levigata, adatta per applicazioni soggette a fatica.
Flessibilità produttiva
I moderni sistemi di laminazione possono realizzare diverse larghezze e spessori semplicemente regolando gli utensili e i parametri di processo.
Elevato livello di automazione
I sistemi integrati combinano:
- Laminazione
- Misurazione
- Controllo
- Avvolgimento
Questo permette ai produttori di mantenere una produzione stabile nel lungo termine.
Soluzioni di laminazione di precisione CRM per la produzione di filo piatto in acciaio per molle
Sky Bluer Environmental Technology Co., Ltd. (CRM) si specializza nella tecnologia di formatura di precisione dei fili metallici, fornendo soluzioni personalizzate ai produttori di filo piatto per molle in tutto il mondo.
I sistemi CRM sono progettati per applicazioni che richiedono:
- Alta accuratezza dimensionale
- Produzione continua e stabile
- Flessibilità nelle specifiche di prodotto
- Prestazioni industriali affidabili
Grazie alla tecnologia di laminazione avanzata, CRM aiuta i clienti ad aumentare l’efficienza produttiva mantenendo una qualità uniforme del filo piatto.
Domande frequenti (FAQ)
1. Quali materiali si utilizzano comunemente per la produzione di filo piatto in acciaio per molle ad alto carbonio?
I materiali più diffusi sono SAE1070, SAE1075, SAE1095, 60Si2Mn, SUP10 e la serie EN10270.
La scelta dipende dai requisiti dell’applicazione finale: resistenza a trazione, resistenza alla fatica, durezza dopo trattamento termico e ambiente di funzionamento.
Per molle automobilistiche e applicazioni a cicli elevati si prediligono acciai legati come 60Si2Mn e SUP10: gli elementi leganti come il silicio migliorano le prestazioni elastiche e la resistenza alla fatica.
2. Qual è la differenza tra laminazione e trefilatura per la produzione di filo piatto per molle?
Entrambi i metodi producono fili rettangolari, ma i meccanismi di deformazione sono differenti.
La laminazione di precisione usa una deformazione per compressione tra due rulli e garantisce:
- Maggiore efficienza produttiva
- Migliore utilizzo del materiale
- Finitura superficiale superiore
- Controllo flessibile di larghezza e spessore
La trefilatura riduce la sezione tramite una matrice ed è adatta per profili specifici o dimensioni ridotte.
Per il filo piatto in acciaio ad alto carbonio, la laminazione di precisione è la scelta preferita quando sono richieste dimensioni stabili, elevata produttività e ottima finitura superficiale.
3. Quali tolleranze può raggiungere una laminatrice di precisione per filo piatto in acciaio per molle?
Le tolleranze ottenibili dipendono dallo stato del materiale, dalle dimensioni del prodotto, dalla configurazione dell’apparecchiatura e dal controllo di processo.
Produzione standard di filo piatto per molle di precisione:
| Parametro | Accuratezza tipica |
|---|---|
| Tolleranza spessore | ±0,005–0,02 mm |
| Tolleranza larghezza | ±0,01–0,05 mm |
| Rettilineità | ≤3/1000 mm |
| Rugosità superficiale | Ra 0,4–0,8 μm |
Per applicazioni gravose come molle automobilistiche e componenti meccanici di precisione, si consiglia l’installazione di sistemi di misurazione in linea per un controllo qualità continuo.
4. Il filo in acciaio per molle ad alto carbonio richiede ricottura prima della laminazione?
La necessità di ricottura dipende dallo stato iniziale del materiale e dalla quantità totale di deformazione richiesta.
Per processi con elevata deformazione, alcuni acciai ad alto carbonio richiedono una ricottura intermedia per ridurre l’indurimento per lavorazione e prevenire cricche.
Tuttavia, cicli di laminazione ottimizzati possono ridurre trattamenti termici superflui controllando:
- Rapporto di riduzione per singola passata
- Velocità di laminazione
- Condizioni di lubrificazione
- Durezza del materiale
È necessario valutare il processo prima di definire il ciclo produttivo finale.
5. Quali apparecchiature compongono una linea completa per filo piatto in acciaio per molle?
Una linea di produzione completa comprende normalmente:
| Apparecchiatura | Funzione |
|---|---|
| Sistema di svolgimento | Alimentazione stabile del materiale |
| Unità di raddrizzatura | Elimina le curvature iniziali |
| Laminatrice di precisione | Controllo dimensioni del filo |
| Sistema di misurazione laser in linea | Ispezione in tempo reale |
| Sistema di raffreddamento | Controllo temperatura di laminazione |
| Sistema di avvolgimento | Raccolta uniforme delle bobine finite |
Per produzioni ad alto volume, sistemi di controllo automatico integrano l’intero processo, migliorando efficienza e uniformità.
6. In che modo CRM garantisce la qualità nella produzione di filo piatto in acciaio per molle?
Le soluzioni di laminazione CRM garantiscono stabilità di processo grazie a:
- Cassette di laminazione ad alta precisione
- Strutture macchinari rigide
- Regolazione rulli servocontrollata
- Monitoraggio dimensionale in linea
- Progettazione utensili personalizzata
Ogni sistema produttivo viene studiato sulla base del grado di acciaio, dimensioni del filo, requisiti di tolleranza e capacità produttiva del cliente.
Questo approccio permette ai produttori di ottenere una produzione affidabile nel lungo termine per applicazioni gravose di molle.
Conclusione: Realizzare una produzione affidabile di filo piatto per molle con la tecnologia di laminazione di precisione
La produzione di filo piatto in acciaio per molle ad alto tenore di carbonio va ben oltre la semplice riduzione del diametro del filo: richiede un’attenta selezione del materiale, una deformazione controllata, utensili di precisione e un monitoraggio qualità continuo.
Per i produttori di molle destinati al settore automobilistico, industriale e ad alte prestazioni, l’accuratezza dimensionale e l’uniformità superficiale determinano direttamente le prestazioni del prodotto finale.
Un moderno sistema di produzione di filo piatto per molle deve integrare:
- Apparecchiature di laminazione ad elevata rigidità di precisione
- Regolazione accurata dell’intervallo tra rulli
- Controllo stabile della tensione
- Misurazione dimensionale in linea
- Tecnologia di avvolgimento affidabile
Con l’aumento delle richieste di design leggero, maggiore resistenza alla fatica e lunga durabilità, la tecnologia di laminazione di precisione è diventata una soluzione indispensabile per la produzione avanzata di fili in acciaio per molle.
Sky Bluer Environmental Technology Co., Ltd. (CRM) propone soluzioni personalizzate di laminatrici di precisione e linee complete per fili piatti, rivolte ai produttori che necessitano di una produzione stabile e ad alta accuratezza di filo piatto per molle.
Grazie alla tecnologia di laminazione avanzata e all’esperienza ingegneristica pluriennale, CRM supporta clienti in tutto il mondo nel raggiungimento di qualità uniforme e produzione efficiente per tutte le applicazioni gravose di molle.
