Linea di produzione per schermi a filo cuneiforme

Linea di produzione completa per schermi a filo cuneiforme, concepita per la realizzazione di schermi filtranti ad alta precisione con fessure continue, ampiamente impiegati nel trattamento delle acque, settore petrolifero e del gas, miniere e processi di separazione industriale.

Panoramica della linea di produzione per schermi a filo cuneiforme

La linea di produzione per schermi a filo cuneiforme è studiata per fabbricare prodotti filtranti realizzati con fili profilati, caratterizzati da una geometria delle fessure precisa e un’elevata resistenza strutturale. Il ciclo produttivo prevede la modellatura di fili profilati a forma di cuneo e la loro saldatura su barre di supporto, al fine di ottenere fessure continue.

I prodotti a filo cuneiforme all’avanguardia del settore sono rinomati per la loro precisione, durabilità e ridotta tendenza all’intasamento. Queste caratteristiche sono fondamentali per contesti di filtrazione gravosi.

Sky Bluer Environmental Technology Co., Ltd. realizza soluzioni personalizzate di linee di produzione per fili cuneiformi, che integrano modellatura, saldatura, allineamento e finitura in un sistema stabile ed efficiente.

Cosa è uno schermo a filo cuneiforme?

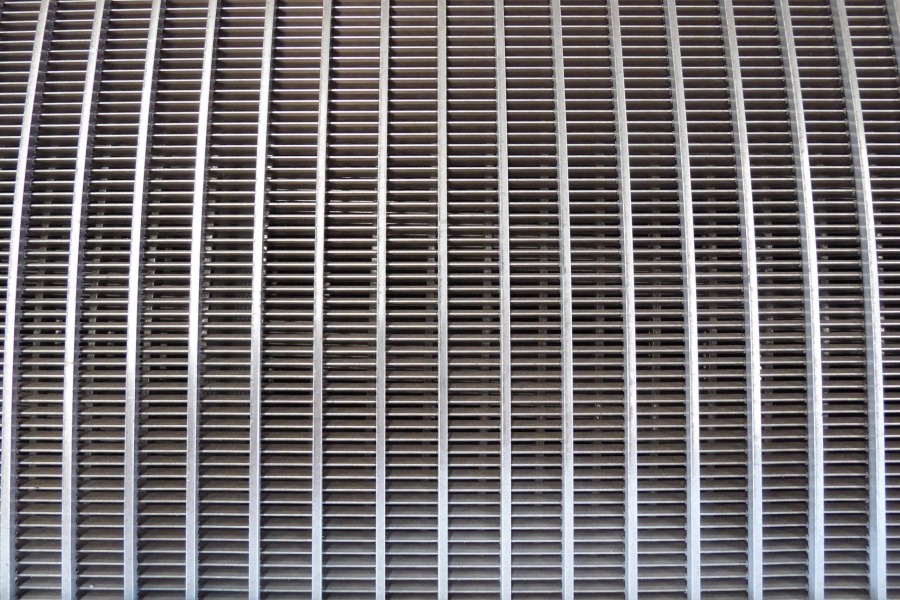

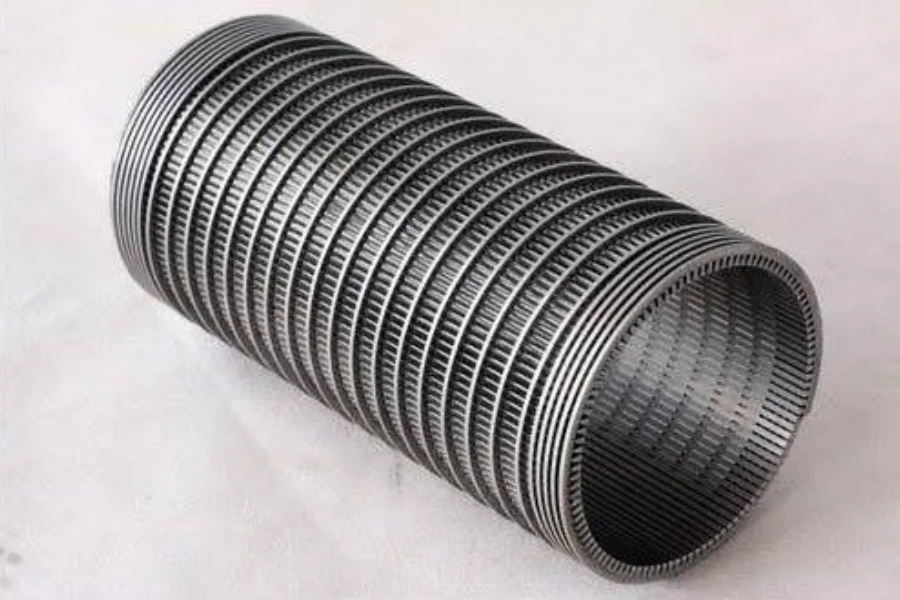

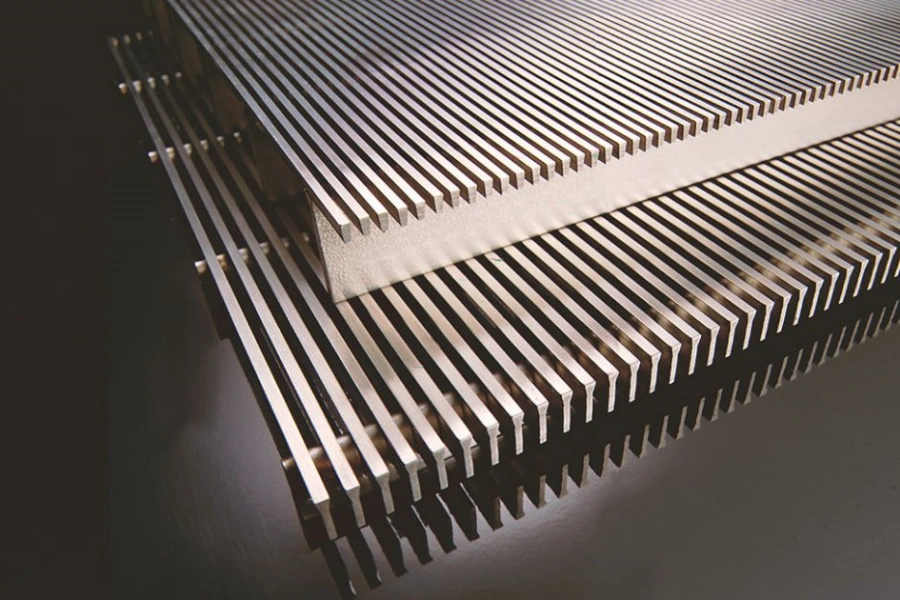

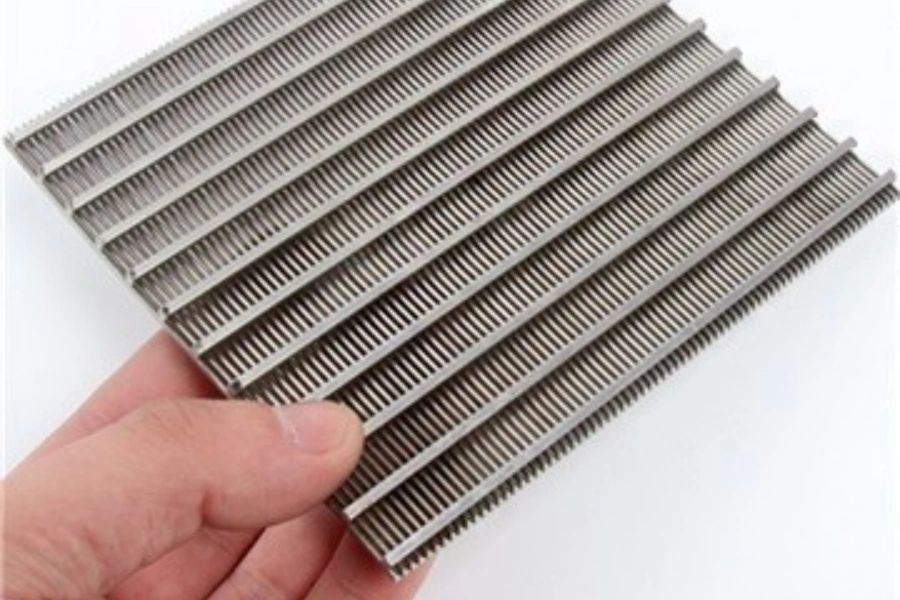

Lo schermo a filo cuneiforme si ottiene saldando fili profilati a forma di V su barre di supporto, formando una struttura rigida dotata di fessure continue.

Questa struttura garantisce:

Controllo preciso e uniforme delle fessure
Elevata resistenza meccanica
Ottima resistenza all’intasamento
Lunga durabilità in condizioni di utilizzo gravose

Tali strutture trovano largo impiego nei sistemi di filtrazione industriale dove è richiesta una prestazione di separazione costante.

Ciclo di produzione degli schermi a filo cuneiforme

Il processo di fabbricazione prevede generalmente le seguenti fasi:

Laminazione del filo tondo per trasformarlo in profilo cuneiforme
Alimentazione e posizionamento delle barre di supporto
Saldatura a resistenza
Allineamento e raddrizzatura
Taglio secondo le dimensioni richieste
Finitura superficiale e raccolta del prodotto finito

Questo procedimento assicura che i fili profilati siano modellati con accuratezza e saldati saldamente, mantenendo fessure uniformi e l’integrità strutturale dell’oggetto.

Componenti principali della linea di produzione per schermi a filo cuneiforme in acciaio inox

Sistema di laminazione per fili profilati

Cilindri di laminazione di precisione
- Trafilatrice
- Laminatrici a tre rulli (Turkshead)
Geometria del profilo regolabile
Modellatura continua e stabile
Compatibile con acciaio inox e leghe metalliche

Sistema di alimentazione barre di supporto

Meccanismo di carico automatizzato
Controllo stabile della spaziatura e dell’allineamento
Compatibile con barre di diametri differenti
Funzionamento continuo

Sistema di saldatura a resistenza

Controllo della saldatura ad alta precisione
Giunti di saldatura uniformi e stabili
Parametri regolabili per materiali diversi
Garantisce l’integrità strutturale degli schermi a filo cuneiforme

Unità di allineamento e raddrizzatura

Sistema di allineamento a rulli multipli
Configurazione modificabile per specifiche variate
Migliora la rettilineità e la precisione dimensionale

Sistema di taglio e raccolta

Taglio automatico o semiautomatico
Controllo accurato della lunghezza
Gestione efficiente del materiale
Adatto alla produzione continua

Unità di controllo qualità e trattamento superficiale

Sistema di ispezione automatizzato per difetti superficiali
Monitoraggio della precisione dimensionale e del profilo
Opzioni di finitura superficiale: lucidatura, sbavatura, passivazione
Garantisce una qualità costante del prodotto conforme alle normative di settore

Caratteristiche principali della linea di produzione per fili cuneiformi metallici

Progettata per la produzione industriale continua
Elevata capacità di modellatura e saldatura di precisione
Prestazioni di fabbricazione stabili e ripetibili
Configurazione flessibile per specifiche diverse
Compatibile con acciai inox come il 304 e il 316
Progettazione ingegneristica personalizzata in base alle esigenze applicative

Specifiche tecniche e capacità di laminazione per fili cuneiformi in acciaio inox

Sky Bluer Environmental Technology Co., Ltd. integra la tecnologia di laminazione nel ciclo produttivo, permettendo la trasformazione del filo tondo in filo profilato cuneiforme con geometria uniforme e alta precisione.

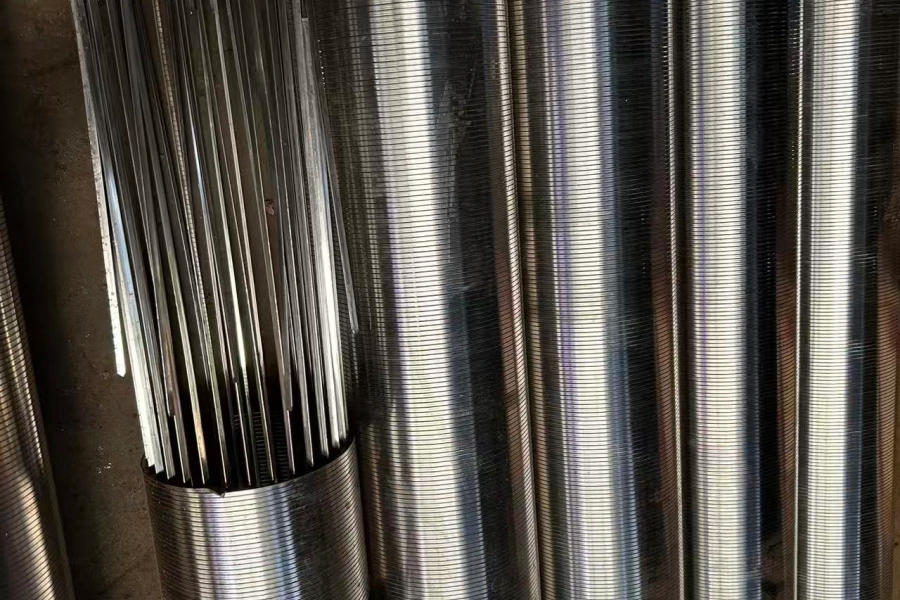

Dimensioni standard filo cuneiforme in acciaio inox

Larghezza filo profilato: 1,0 mm – 5,0 mm
Altezza filo profilato: 1,5 mm – 10,0 mm
Apertura fessura: 0,02 mm – 3,0 mm
Diametro barra di supporto: 2,0 mm – 10,0 mm
Diametro schermo: personalizzabile
Lunghezza schermo: personalizzabile

Tolleranze tecniche

Tolleranza filo profilato: ±0,02 mm – ±0,05 mm
Tolleranza apertura fessura: ±0,02 mm – ±0,1 mm
Rettilineità: conforme agli standard industriali
Precisione saldatura: elevata ripetibilità

Processo di laminazione da filo tondo a filo cuneiforme

Le nostre laminatrici realizzano la modellatura a freddo controllata del filo tondo, trasformandolo in profilo cuneiforme.

Dati tecnici macchina laminatrice

Voce	Specifica
Materia prima	Acciaio inox (304 / 316 / altre leghe)
Metodo di formatura filo profilato	Laminazione / modellatura
Tipologia saldatura	Saldatura a resistenza
Intervallo fessure	0,02 mm – 3,0 mm
Tipologia produzione	Continua / personalizzata
Configurazione linea	Modulare / chiavi in mano
Sistema di controllo	Controllo automatizzato PLC
Modalità di funzionamento	Semiautomatica / completamente automatica

Campi di applicazione degli schermi a filo cuneiforme

Gli schermi a filo cuneiforme trovano largo utilizzo in:

Impianti di trattamento delle acque
Filtrazione nel settore petrolifero e del gas
Miniere e lavorazione dei minerali
Industria alimentare e delle bevande
Industria chimica e petrolchimica
Separazione solido-liquido industriale

La struttura anti-intasamento e l’elevata resistenza li rendono idonei ai processi di filtrazione continuativa.

Common Questions

Domande frequenti

Quali materiali possono essere utilizzati?

Acciai inox come il 304, il 316 e altre leghe metalliche, in base alle esigenze applicative.

Quali dimensioni di fessura sono disponibili?

Generalmente comprese tra 0,02 mm e 3,0 mm, modificabili su richiesta secondo le necessità di filtrazione.

È possibile personalizzare la linea di produzione?

Sì, Sky Bluer Environmental Technology Co., Ltd. realizza soluzioni completamente su misura.

Qual è il vantaggio della formatura mediante laminazione?

Garantisce maggiore stabilità dimensionale, migliore finitura superficiale e geometria del profilo uniforme.

È adatta alla produzione industriale?

Sì, la linea è progettata per una produzione industriale continuativa e stabile nel tempo.

Qual è la durabilità della linea di produzione?

La linea è realizzata con componenti di alta qualità e progettazione di precisione; se sottoposta a regolare manutenzione, ha una lunga vita operativa, generalmente superiore a 10 anni in condizioni di utilizzo industriale standard.

Perché scegliere Sky Bluer Environmental Technology Co., Ltd.

Sky Bluer Environmental Technology Co., Ltd. è specializzata in soluzioni integrate per la lavorazione dei fili e la produzione basata su tecnologia di laminazione.

Progettazione ingegneristica completa di linee di produzione
Integrazione delle tecnologie di modellatura, saldatura e laminazione
Soluzioni personalizzate per settori industriali differenti
Prestazioni stabili per un funzionamento a lungo termine
Assistenza tecnica dalla progettazione fino alla messa in servizio dell’impianto

Soluzioni correlate

Linea di produzione fili piatti: sistemi completi per la produzione continuativa di fili piatti di precisione, compatibili con acciaio inox, rame e leghe, con dimensioni personalizzabili e ottima qualità superficiale.
Linea di produzione fili profilati speciali: apparecchiature avanzate per la realizzazione di fili tondi, quadrati, rettangolari e profili custom, con geometria uniforme e ottime proprietà meccaniche.
Laminatrici: apparecchiature di laminazione ad alta precisione, tra cui laminatrici per profili, nastri e macchine ultraprecise per la modellazione industriale dei fili.
Attrezzature ausiliarie: macchinari accessori quali sistemi di raddrizzatura, alimentazione, taglio e trattamento superficiale, volti a incrementare l’efficienza produttiva e la qualità del prodotto.

Richiedi una soluzione personalizzata per la produzione di fili cuneiformi

Contatta Sky Bluer Environmental Technology Co., Ltd. per definire le tue esigenze di produzione di schermi a filo cuneiforme.

Il nostro team di ingegneri progetterà una linea di produzione completa adattata alle tue specifiche, garantendo efficienza di lavorazione e prestazioni affidabili.
