Laminatrice Turks Head – Soluzione Industriale di Precisione per la Modellatura del Filo

Progettata per la modellatura, l’appiattimento e la finitura precisa del filo metallico, la laminatrice Turks Head garantisce qualità costante, scarti minimi e un elevato rendimento produttivo su un’ampia gamma di leghe metalliche.

Cos’è una laminatrice Turks Head

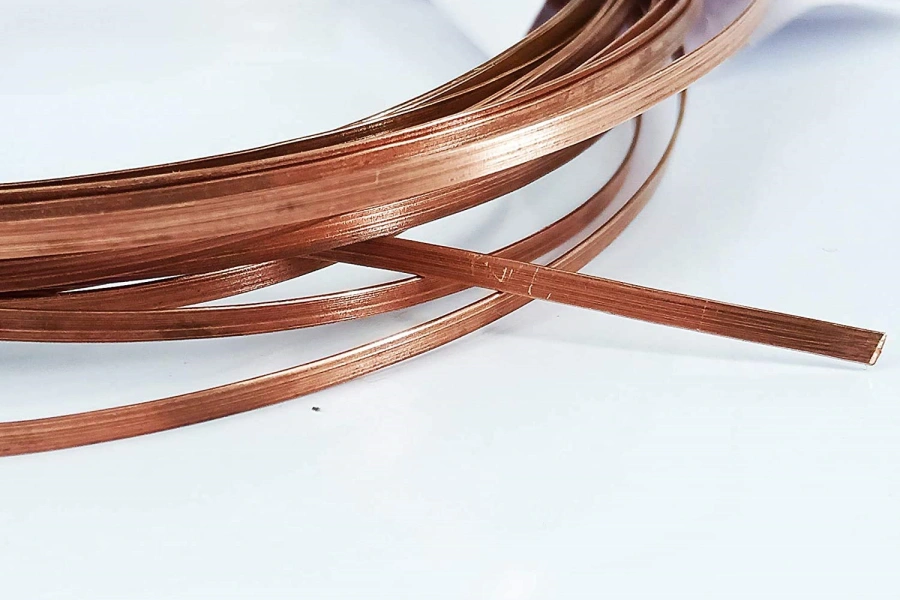

La laminatrice Turks Head è un componente fondamentale nelle linee di produzione di fili piatti e fili profilati personalizzati. Trasforma attivamente il filo tondo in filo piatto o con profilo speciale, controllando la tensione e mantenendo dimensioni precise per garantire un’elevata qualità superficiale. Grazie alle prestazioni di modellatura uniformi, supporta produzioni ad alta velocità e alta precisione, risultando indispensabile per i produttori che devono rispettare rigorosi standard industriali. Grazie a decenni di esperienza nel settore, le nostre laminatrici Turks Head ottimizzano l’efficienza, riducono lo spreco di materiale e garantiscono risultati affidabili in ogni ciclo di produzione.

Tipi di laminatrici Turks Head per applicazioni di modellatura del filo

Offriamo laminatrici Turks Head sia attive che passive, progettate per soddisfare diverse esigenze produttive. Le laminatrici attive sono dotate di rulli motorizzati per una modellatura del filo ad alta precisione e alta velocità, mentre quelle passive si basano sulla trazione del filo o su azionamenti esterni per operazioni più semplici e convenienti.

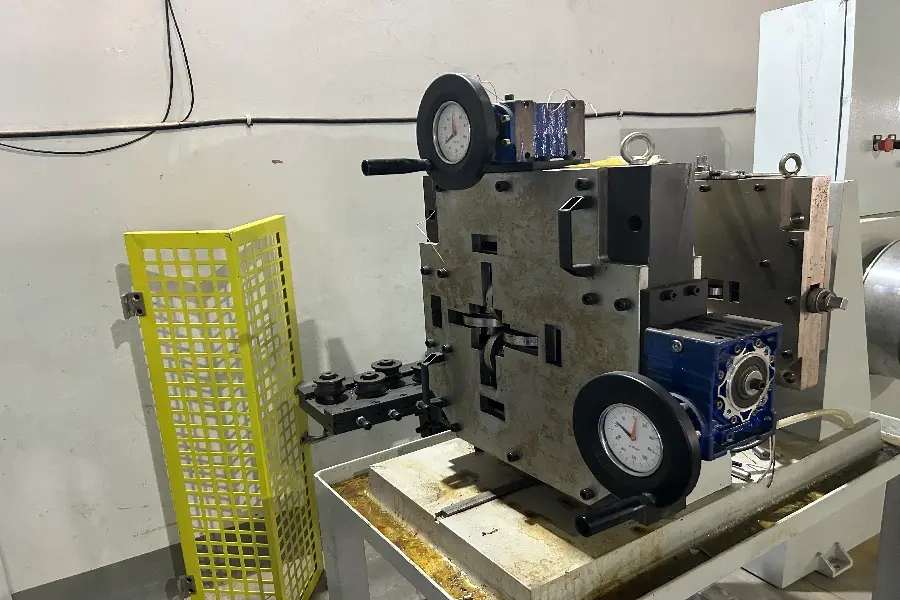

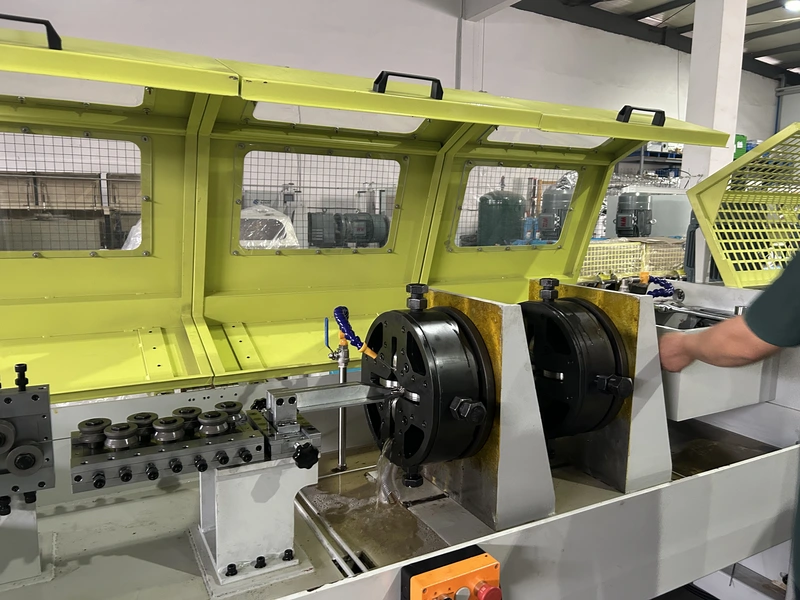

Laminatrice a trazione passiva per modellatura e dimensionatura leggera del filo

I sistemi Turks Head a trazione funzionano senza azionamento indipendente. Il filo viene trascinato attraverso i rulli di modellatura da apparecchiature a monte, come trafilatrici o laminatrici.

Questa tipologia è ideale per modellature leggere, dimensionatura dei profili e applicazioni con forze di deformazione ridotte. Presenta una struttura semplice, facile integrazione e funzionamento economico.

Vantaggi principali:

Nessun sistema di azionamento indipendente richiesto
Azionata dalla tensione della linea di produzione
Adatta per deformazioni leggere e operazioni di dimensionatura
Struttura semplice e bassa manutenzione
Facile integrazione nelle linee produttive

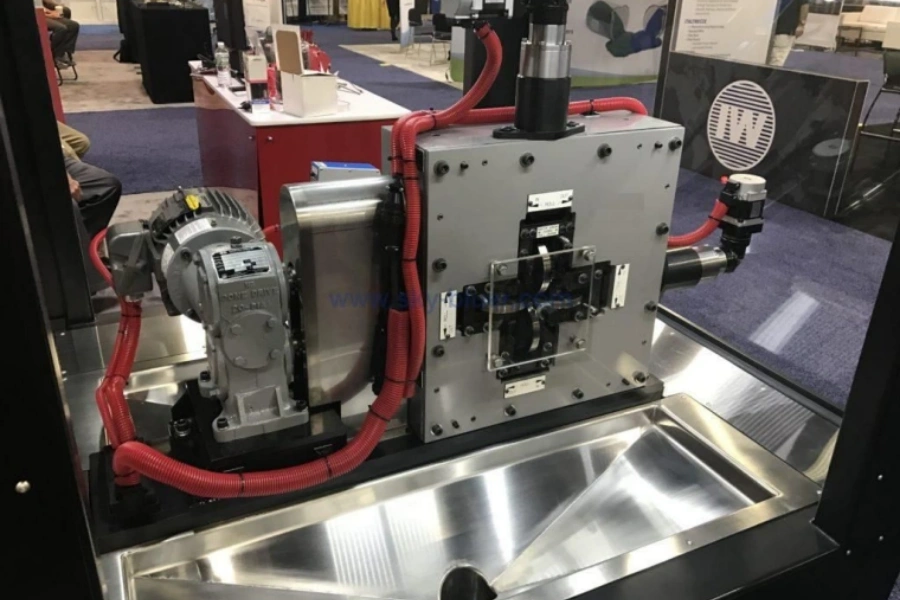

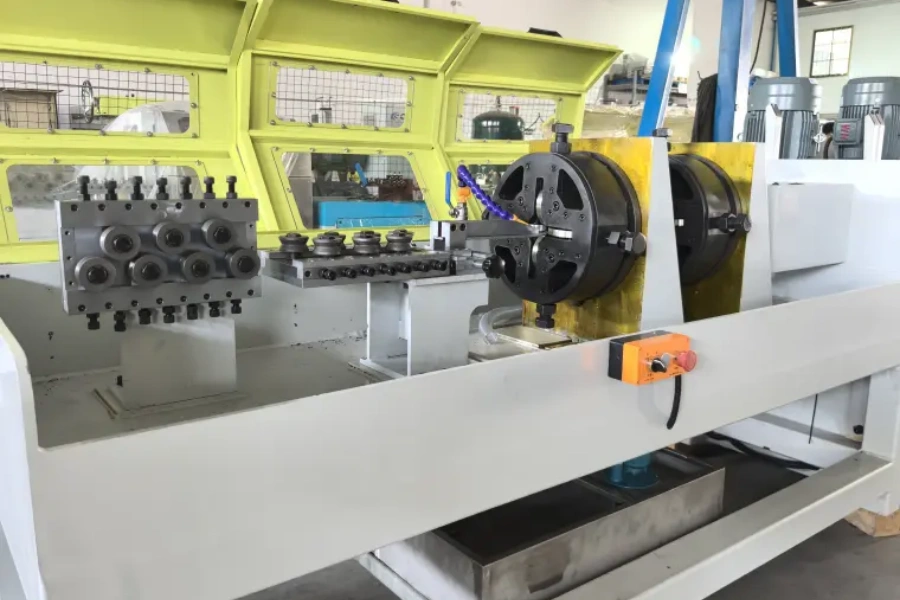

Laminatrice motorizzata per modellatura pesante del filo

I sistemi Turks Head motorizzati sono equipaggiati con motori indipendenti che azionano attivamente i rulli di modellatura. Ciò consente un controllo preciso di velocità, coppia e pressione di deformazione.

Sono adatti per deformazioni importanti, modellature ad alta precisione e condizioni di produzione gravose che richiedono prestazioni di modellatura stabili e tolleranze ristrette.

Vantaggi principali:

Sistema di rulli azionato da motori indipendenti
Maggiore capacità di deformazione e riduzione del materiale
Maggiore precisione dimensionale e ripetibilità dei risultati
Condizioni di modellatura stabili
Adatta per profili di filo complessi e ad alta resistenza

Cerchi una laminatrice Turks Head passiva a trazione?

Le nostre laminatrici Turks Head passive a trazione si installano direttamente su trafilatrici o laminatrici esistenti, offrendo una soluzione economica per l’appiattimento e la modellatura del filo. Grazie al controllo preciso della tensione e all’allineamento uniforme dei rulli, mantengono dimensioni omogenee, elevata qualità superficiale e prestazioni affidabili durante la produzione a velocità standard. Ideali per produttori che cercano un sistema flessibile e facile da installare, garantiscono risultati sicuri riducendo al minimo sprechi di materiale e tempi di inattività.

Serie CRM-GL

La progettazione simmetrica dei rulli garantisce una pressione uniforme e una modellatura costante del filo.

Serie CRM-GLWC

Rulli ad alta precisione consentono la produzione di fili di diverse dimensioni senza dover sostituire i rulli stessi.

Serie CRM-Universal

La regolazione bidirezionale (su/giù, interno/esterno) permette una configurazione rapida per qualsiasi filo quadrato o rettangolare.

Serie GLWA

Design semplice e robusto con bassi costi di produzione, ideale per la lavorazione di fili di basso valore.

Cerchi una laminatrice Turks Head motorizzata?

Le nostre laminatrici Turks Head motorizzate utilizzano rulli azionati da motore per controllare con precisione tensione, velocità e profilo del filo. Garantiscono modellature ad alta precisione e una qualità superficiale superiore per fili piatti o profilati personalizzati, risultando perfette per linee di produzione veloci e ad alta accuratezza. Consulta i modelli di seguito per configurazioni e specifiche disponibili.

CRM-GZD100

Diametro filo: 0,5–6 mm
Forma filo: Tondo → Piatto
Velocità massima: 200 m/min
Caratteristica principale: Design compatto, modellatura ad alta precisione

CRM-GZD150

Diametro filo: 1–10 mm
Forma filo: Tondo → Piatto / Trapezoidale
Velocità massima: 200 m/min
Caratteristica principale: Configurazione rulli regolabile per molteplici profili

CRM-GZD200

Diametro filo: 2–15 mm
Forma filo: Profili personalizzati
Velocità massima: 180 m/min
Caratteristica principale: Design resistente per una qualità superficiale uniforme

CRM-GZD250

Diametro filo: 5–20 mm
Forma filo: Piatto / Forme personalizzate
Velocità massima: 180 m/min
Caratteristica principale: Supporto per grandi diametri, controllo della tensione superiore

Caratteristiche tecniche chiave e processo di funzionamento delle laminatrici Turks Head

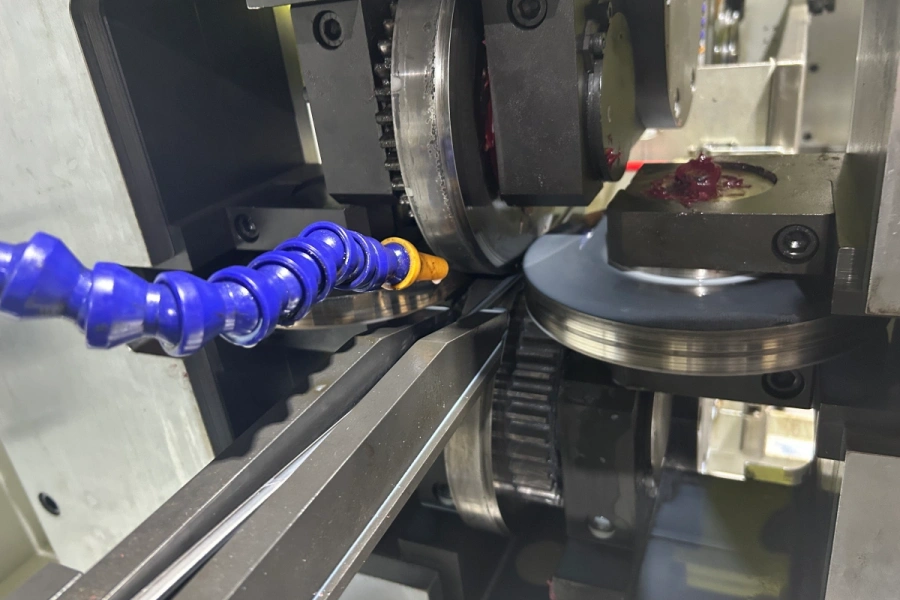

Design a rulli multipli azionati: I nostri sistemi a 4 rulli applicano una pressione uniforme su tutta la circonferenza del filo, riducendo i gradienti di tensione interna ed eliminando l’ovalezza. L’allineamento corretto dei rulli è fondamentale: anche un disallineamento di 0,01 mm può generare tensioni residue, causando ripiegamenti o crepe nella fase successiva di lavorazione.
Controllo e tolleranze di precisione: L’uniformità del diametro del filo si ottiene grazie alla combinazione di rulli lavorati con precisione, azionamenti a controllo retroattivo e meccanismi di regolazione fine. Operatori esperti possono raggiungere tolleranze di diametro di ±0,002 mm per leghe speciali.
Materiali dei rulli temprati: I rulli sono realizzati in acciaio per utensili con rivestimento in carburo di tungsteno, selezionato per resistere all’usura causata da fili ad alta resistenza e abrasivi. Per materiali corrosivi o sensibili al calore, vengono applicati rivestimenti come il nitruro di cromo (CrN).
Intervallo e profilo dei rulli regolabili: Ogni laminatrice permette microregolazioni della spaziatura e dell’allineamento dei rulli, consentendo la personalizzazione in base ai tassi di indurimento per lavorazione specifici di ogni materiale.
Sistemi di raffreddamento integrati: Per fili ad alta resistenza o sensibili al calore, si utilizza il raffreddamento ad aria o ad acqua per gestire l’espansione termica e prevenire difetti di ricottura. Nei miei 30 anni di esperienza nel settore, un sistema di raffreddamento ben configurato fa spesso la differenza tra un tasso di scarto dell’1% e uno inferiore allo 0,1% per i fili in acciaio inox.
Efficienza energetica: Il design bilancia carico motore, coppia e attrito dei rulli, riducendo il consumo energetico senza compromettere la qualità del filo.

Specifiche tecniche

Parametro	Specifica	Note di ingegneria di processo
Configurazione rulli	4 rulli o rulli multipli azionati	Rulli multipli preferiti per leghe ad alta resistenza
Intervallo diametro filo	0,5 mm – 25 mm (personalizzabile)	Tolleranze ristrette ottenibili con regolazioni precise dei rulli
Materiale rulli	Acciaio temprato / Acciaio legato / Rivestimento in carburo di tungsteno	Il rivestimento varia in base all’abrasività e alla sensibilità termica del filo
Velocità massima di laminazione	Fino a 100 m/min	La velocità deve essere adattata al materiale per evitare microcrepe
Tipologia di azionamento	Motore elettrico / Azionamento a ingranaggi	Retroazione a circuito chiuso per il controllo preciso della velocità dei rulli
Capacità produttiva	1 – 5 tonnellate/ora	Dipendente da diametro filo, materiale e finitura superficiale desiderata
Dimensioni macchina	L: 2000–4000 mm × Larg: 1000–2000 mm × H: 1500–2500 mm	Spazio per operatore e accessi di manutenzione inclusi
Peso macchina	2000–6000 kg	Dipendente da configurazione e dimensione dei rulli
Sistema di raffreddamento	Aria/acqua opzionale	Indispensabile per titanio, nichel o acciai ad alta resistenza

Consiglio tecnico: Per acciaio inox o titanio, è fondamentale una riduzione incrementale lenta per ogni passata – lavorazioni troppo aggressive causano indurimento o crepe del materiale.

Materiali idonei

Le nostre laminatrici Turks Head sono testate e certificate per un’ampia gamma di metalli:

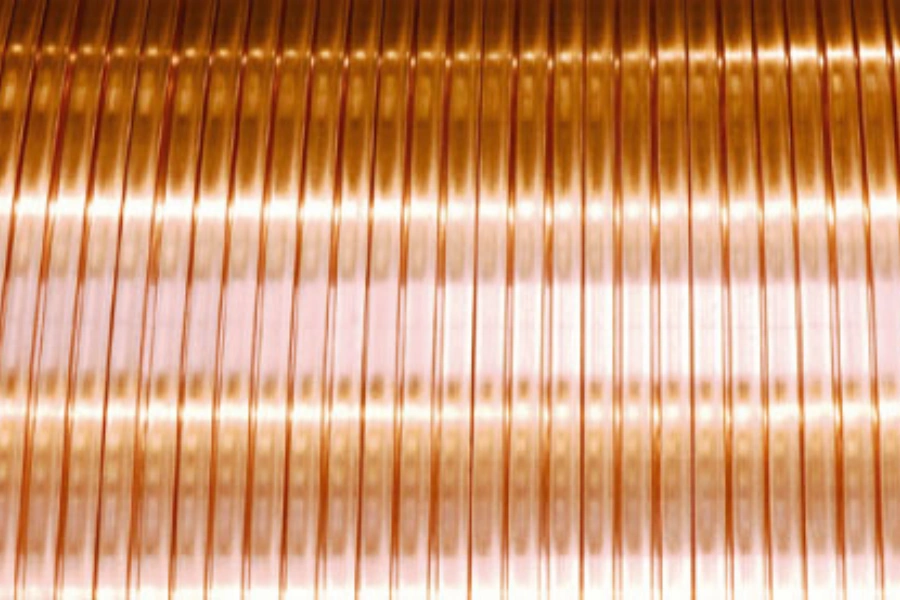

Rame e leghe di rame: Rame privo di ossigeno, ottone, bronzo – ampiamente utilizzati nei conduttori elettrici.
Alluminio e leghe di alluminio: Fili strutturali leggeri ad alta conducibilità elettrica.

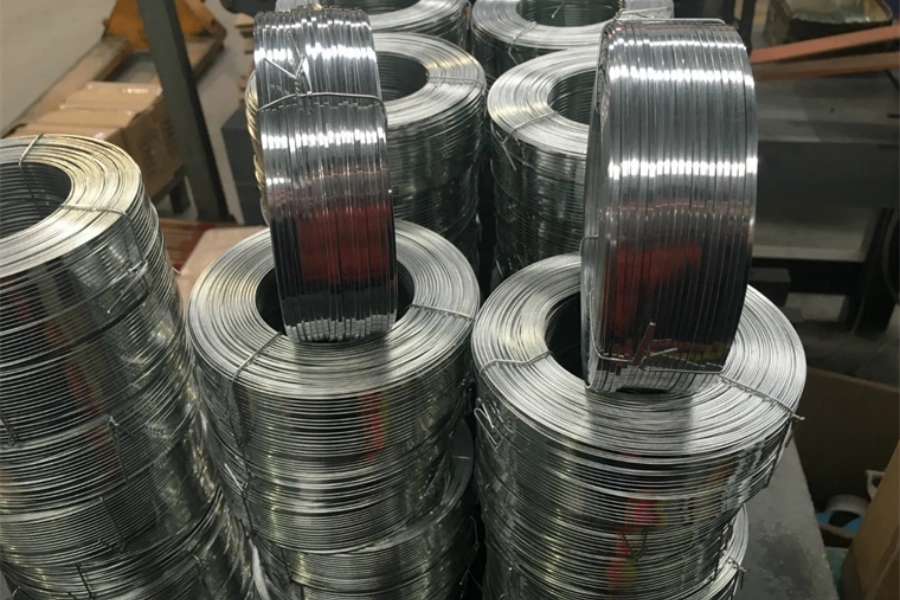

Acciaio e acciaio inox: Acciaio carbonioso, acciaio legato, acciaio per molle – richiedono un allineamento preciso dei rulli per evitare difetti di indurimento per lavorazione.
Nichel e leghe di nichel: Monel, Inconel – estremamente sensibili alle crepe superficiali; si consiglia la riduzione graduale con rulli multipli.
Titanio e leghe di titanio: Richiedono un controllo termico accurato per prevenire l’indurimento per lavorazione.
Leghe speciali: Fili ad alta resistenza, resistenti alla corrosione o al calore.

Approfondimento di processo: Per le leghe ad alte prestazioni, la sequenza delle passate di laminazione, la riduzione per passata e il raffreddamento sono importanti tanto quanto la macchina stessa.

Applicazioni delle laminatrici Turks Head

Fili e cavi elettrici: Conduttori di potenza, fili sottili per elettronica.
Produzione industriale di fili: Molle, corde in acciaio, fili di rinforzo.
Aerospazio e automotive: Fili precisi ad alta resistenza per componenti strutturali.
Modellatura di fili speciali: Leghe per settore medico, chimico e resistenti alla corrosione.
Produzione di corde metalliche: Rinforzo per materiali compositi, gomma e cavi speciali.

Vantaggi

Alta uniformità: Mantiene tolleranze del diametro del filo di ±0,002 mm.
Versatilità: Lavora diametri, materiali e leghe diversi senza riconfigurazioni.
Durabilità: Struttura resistente e rulli di alta qualità garantiscono una vita utile decennale con manutenzione ordinaria.
Controllo di processo: Intervallo rulli, raffreddamento e velocità regolabili permettono un controllo fine delle proprietà del materiale.
Supporto globale: Installazione in loco, formazione di processo e assistenza ingegneristica continua.

Accessori e attrezzature opzionali

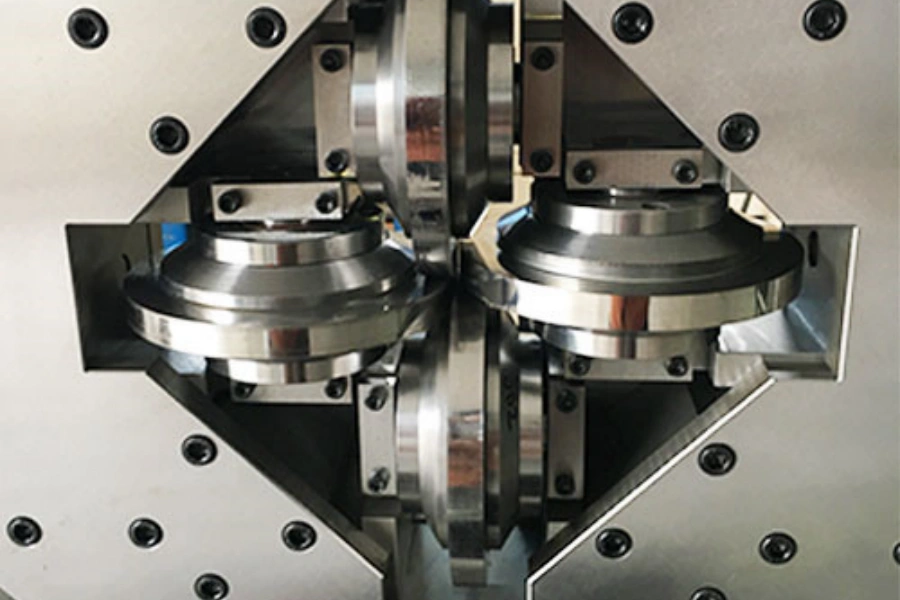

Cassette di laminazione per la sostituzione rapida dei rulli
Raddrizzatori di filo per la precisione dimensionale post-laminazione
Unità di ricottura o rivestimento per migliorare la finitura superficiale
Sistemi di raffreddamento ad aria o acqua per fili sensibili alla temperatura

Note ingegneristiche specialistiche (sezione per pubblico tecnico)

Strategia di riduzione per passata: Per acciaio inox ad alta resistenza o leghe di nichel, la riduzione totale per passata non deve superare il 10–15% per evitare crepe.
Allineamento rulli: Un disallineamento minimo di 0,01 mm può causare ovalità o tensioni interne; la calibrazione periodica è fondamentale.
Integrazione del raffreddamento: Per titanio o nichel, il raffreddamento controllato previene danni microstrutturali.
Manutenzione: Si consiglia la sostituzione dei rulli ogni 500–1000 ore di funzionamento, in base all’abrasività del materiale; la lubrificazione è essenziale per prevenire usure e surriscaldamenti.

Common Questions

Domande frequenti (FAQ) – Approfondimenti tecnici

Quali diametri e riduzioni di filo può gestire in sicurezza una laminatrice Turks Head?

Le nostre macchine lavorano diametri di filo compresi tra 5 mm e 25 mm, in base alla configurazione dei rulli e al materiale. Per leghe ad alta resistenza come acciaio inox o titanio, consiglio una riduzione graduale a più passate, solitamente del 10–15% per passata, per evitare indurimento per lavorazione, microcrepe e accumulo di tensioni residue. L’allineamento dei rulli deve essere preciso fino a ±0,01 mm, altrimenti si verificano ovalità o ripiegamenti nelle fasi successive.

Quali sono i materiali più idonei e come influisce la scelta del materiale sulla configurazione della macchina?

Le laminatrici Turks Head lavorano un’ampia gamma di metalli: rame, alluminio, acciaio carbonioso, acciaio inox, leghe di nichel, titanio e leghe speciali ad alta resistenza. Durezza, duttilità e sensibilità termica del materiale determinano la scelta dei rulli, le impostazioni dell’intervallo rulli e la strategia di raffreddamento. Ad esempio, il titanio richiede rulli raffreddati ad acqua e velocità di avanzamento ridotte per evitare indurimento per lavorazione e problemi di espansione termica.

Quanto è precisa la macchina e cosa garantisce tolleranze ristrette?

La precisione deriva dalla combinazione di design a rulli multipli azionati, rulli lavorati con precisione e sistemi di azionamento a controllo retroattivo. Operatori esperti possono raggiungere tolleranze del diametro del filo di ±0,002 mm. I fattori chiave sono l’allineamento dei rulli, la riduzione per ogni passata e la gestione termica – soprattutto nella laminazione di leghe con bassa conducibilità termica come nichel o titanio.

Quali sono i requisiti critici di manutenzione e calibrazione?

La manutenzione ordinaria prevede l’ispezione delle superfici dei rulli, la lubrificazione dei cuscinetti, la verifica dell’allineamento e la sostituzione dei rulli usurati. I rulli usurati aumentano la rugosità superficiale e possono generare ovalità o tensioni residue. La calibrazione deve essere eseguita ogni 500–1000 ore di funzionamento, con maggiore frequenza in caso di lavorazione di materiali abrasivi o ad alta resistenza. Anche i sistemi di raffreddamento e i meccanismi di avanzamento richiedono controlli periodici per mantenere una qualità uniforme del filo.

La macchina può gestire dimensioni o materiali diversi in una sola linea di produzione?

I rulli regolabili idraulicamente o motorizzati permettono il cambio rapido tra diametri o leghe differenti. Tuttavia, il passaggio da filo di rame morbido ad acciaio o nichel ad alta resistenza richiede una rivalutazione del materiale dei rulli, dell’intervallo rulli e della sequenza di passate, per mantenere la precisione dimensionale e prevenire tensioni nel materiale. Le configurazioni a rulli multipli garantiscono questa flessibilità, poiché la deformazione graduale riduce l’accumulo di tensioni residue.

In che modo la laminatrice Turks Head migliora la qualità del filo e l’efficienza produttiva?

Applicando una pressione uniforme su tutti i rulli, la macchina riduce i gradienti di tensione interna e minimizza i difetti superficiali. Grazie alla regolazione precisa dell’intervallo rulli, alla regolazione della velocità a retroazione e al raffreddamento opzionale, questo sistema massimizza la resa produttiva, riduce gli scarti e previene le microcrepe. Secondo la mia esperienza, un controllo di processo accurato può aumentare l’efficienza produttiva del 15–25%, riducendo il tasso di difetti sotto lo 0,1% per le leghe ad alta resistenza.
