Introduzione
Il filo di rame rettangolare nudo è un conduttore di precisione in rame con sezione trasversale rettangolare, privo di smalto, carta, mica o altri materiali isolanti applicati sulla superficie. È ampiamente utilizzato come conduttore di base per trasformatori, motori, generatori, conduttori CTC e altre apparecchiature elettriche.
A differenza del tradizionale filo di rame tondo, il filo di rame rettangolare è progettato per offrire un migliore utilizzo dello spazio e una geometria del conduttore più controllata. Per questo motivo, il suo processo produttivo richiede un controllo accurato di larghezza, spessore, raggio degli angoli, qualità superficiale, rettilineità e stabilità dimensionale.
Questo articolo si concentra specificamente sul filo di rame rettangolare nudo, illustrandone le principali tipologie, i parametri tecnici, il processo produttivo e i requisiti di qualità.

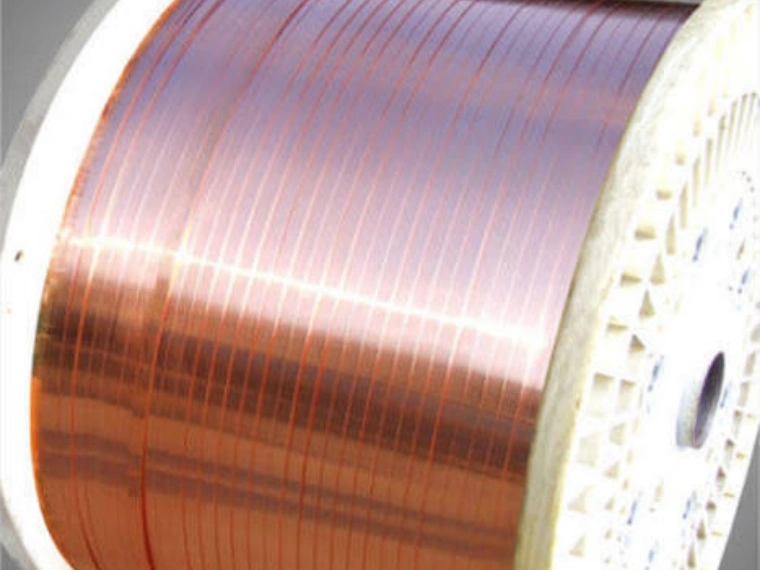

Che cos’è il filo di rame rettangolare nudo?
Il filo di rame rettangolare nudo viene generalmente prodotto trasformando una vergella o un filo tondo di rame in una sezione rettangolare mediante trafilatura e laminazione di precisione.
Le dimensioni finali dipendono dall’applicazione elettrica, dalla struttura dell’avvolgimento, dal sistema di isolamento e dalla capacità di conduzione della corrente richiesta.
I parametri tecnici tipici includono:
| Parametro | Intervallo tipico |
|---|---|
| Materiale | Cu-ETP / Rame privo di ossigeno |
| Diametro in ingresso | 1–10 mm |
| Larghezza finale | 1–30 mm |
| Spessore finale | 0,3–10 mm |
| Tolleranza sulla larghezza | ±0,005–0,03 mm |
| Tolleranza sullo spessore | ±0,003–0,02 mm |
| Raggio degli angoli | Dipendente dall’applicazione |
| Superficie | Liscia e priva di difetti |
| Sezione trasversale | Rettangolare |
| Conducibilità elettrica | Rame ad alta conducibilità |
Questi intervalli rappresentano riferimenti tecnici e non standard universali. Le specifiche effettive devono essere determinate in base al disegno del prodotto del cliente e agli standard applicabili.
Principali tipologie di filo di rame rettangolare nudo
Il filo di rame rettangolare nudo può essere classificato in base al materiale del rame, allo stato meccanico, alle dimensioni e ai requisiti applicativi.
Materiale del rame
I materiali più comuni sono gradi di rame ad alta conducibilità.
| Materiale | Caratteristiche principali | Applicazione tipica |
|---|---|---|
| Cu-ETP | Alta conducibilità, buona lavorabilità | Conduttori elettrici generici |
| Rame privo di ossigeno | Basso contenuto di ossigeno, alta conducibilità | Conduttori ad alte prestazioni |
| Rame ad alta conducibilità | Eccellenti prestazioni elettriche | Conduttori per trasformatori e motori |
| Lega di rame | Maggiore resistenza meccanica | Applicazioni speciali |
Per la maggior parte delle applicazioni elettriche, la scelta del materiale deve trovare un equilibrio tra conducibilità elettrica, formabilità, proprietà meccaniche e stabilità del processo.
Stato meccanico
Il rame può inoltre essere fornito in diversi stati meccanici.
| Stato | Formabilità | Applicazione tipica |
|---|---|---|
| Morbido / Ricotto | Eccellente | Avvolgimento e formatura |
| Semiduro | Moderata | Applicazioni che richiedono stabilità dimensionale |
| Trafilato duro | Inferiore | Conduttori speciali |
Per i conduttori che devono essere sottoposti a operazioni significative di avvolgimento, piegatura o formatura, viene spesso preferito il rame morbido o ricotto.
Dimensioni principali del filo di rame rettangolare
Un conduttore rettangolare di alta qualità non può essere specificato soltanto attraverso la larghezza e lo spessore nominali.
La geometria completa può comprendere:
- Larghezza
- Spessore
- Raggio degli angoli
- Rapporto larghezza/spessore
- Condizione dei bordi
- Rettilineità
- Simmetria della sezione trasversale
Ad esempio, una specifica di precisione potrebbe essere:
| Parametro | Esempio |
|---|---|
| Larghezza | 8,00 mm |
| Spessore | 2,00 mm |
| Tolleranza sulla larghezza | ±0,010 mm |
| Tolleranza sullo spessore | ±0,005 mm |
| Raggio degli angoli | R0,20 mm |
| Sezione trasversale | Rettangolare |
Queste informazioni sono molto più utili per l’ingegneria di produzione rispetto alla semplice indicazione “filo di rame 8 × 2 mm”.
Perché la precisione dimensionale è importante?
Il filo di rame rettangolare nudo è spesso un prodotto intermedio che viene successivamente smaltato, rivestito con carta, trasposto o avvolto.
Piccole deviazioni dimensionali possono accumularsi su più strati o conduttori.
Ad esempio:
| Deviazione dello spessore | 500 conduttori | Differenza totale accumulata |
|---|---|---|
| 0,001 mm | 500 | 0,50 mm |
| 0,003 mm | 500 | 1,50 mm |
| 0,005 mm | 500 | 2,50 mm |
| 0,010 mm | 500 | 5,00 mm |
Pertanto, un controllo rigoroso dello spessore e della larghezza può essere particolarmente importante nei sistemi di avvolgimento ad alta densità.
Per la produzione di conduttori per trasformatori, consultare Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.

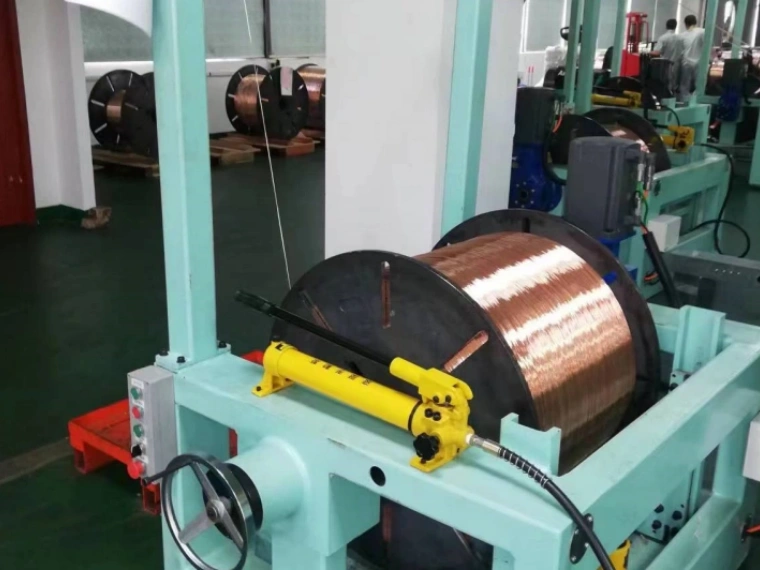

Processo di produzione del filo di rame rettangolare nudo
Un tipico processo produttivo è:
Vergella di rame / Filo tondo → Trafilatura → Laminazione di precisione → Calibratura → Misurazione online → Raddrizzatura → Avvolgimento
Ogni fase svolge una funzione specifica.
Trafilatura
La trafilatura riduce il diametro del materiale in ingresso e migliora la costanza dimensionale prima che il materiale entri nella sezione di laminazione.
Laminazione di precisione
La laminazione trasforma la sezione circolare nella geometria rettangolare richiesta.
Invece di ottenere l’intera deformazione in un’unica operazione, la laminazione multipasso consente di controllare gradualmente larghezza e spessore.
| Fase di laminazione | Funzione principale |
|---|---|
| Passata iniziale | Inizio della trasformazione della sezione |
| Passate intermedie | Sviluppo della larghezza e dello spessore |
| Passate di precisione | Avvicinamento alle dimensioni finali |
| Calibratura finale | Stabilizzazione della geometria finale |
| Ispezione online | Rilevamento delle deviazioni dimensionali |
Per applicazioni particolarmente esigenti, i sistemi di laminazione di precisione possono essere configurati in base alle dimensioni e alle tolleranze richieste.
Laminazione multipasso e controllo dimensionale
La sequenza delle passate di laminazione è uno degli elementi più importanti nella produzione di filo rettangolare di precisione.
Una riduzione eccessiva in una singola passata può causare instabilità nell’espansione della larghezza, nella formazione dei bordi, nella qualità superficiale e nella deformazione del materiale.
Un esempio semplificato è:
| Passata | Larghezza | Spessore | Scopo |
|---|---|---|---|
| Ingresso | 3,00 mm | 3,00 mm | Materiale iniziale |
| Passata 1 | 3,50 mm | 2,60 mm | Appiattimento iniziale |
| Passata 2 | 4,20 mm | 2,25 mm | Sviluppo della larghezza |
| Passata 3 | 4,80 mm | 2,05 mm | Stabilizzazione della geometria |
| Passata 4 | 5,00 mm | 2,00 mm | Calibratura finale |
Questo è soltanto un esempio illustrativo della sequenza di laminazione. Le riduzioni effettive devono essere calcolate in base al grado del rame, alla dimensione in ingresso, alle dimensioni finali, alla forza di laminazione, al diametro dei rulli, alla velocità, all’attrito e alla tolleranza richiesta.
Per ulteriori informazioni sulle attrezzature di precisione per filo piatto, consultare Precision Flat Wire Rolling Mill for Transformers.
Raggio degli angoli e qualità dei bordi
La geometria degli angoli è una delle caratteristiche che distingue il filo di rame rettangolare di precisione dal semplice filo appiattito.
I principali difetti dei bordi includono:
- Angoli eccessivamente vivi
- Raggio degli angoli non uniforme
- Bave
- Cricche sui bordi
- Bordi ripiegati
- Danni superficiali
Questi difetti possono diventare particolarmente importanti quando il conduttore viene successivamente sottoposto a isolamento.
| Condizione del bordo | Potenziale problema |
|---|---|
| Bordo eccessivamente vivo | Maggiore sollecitazione dell’isolamento |
| Raggio non uniforme | Geometria dell’isolamento non uniforme |
| Bava | Possibile danneggiamento dell’isolamento |
| Cricca sul bordo | Riduzione dell’affidabilità del conduttore |
| Bordo ripiegato | Instabilità dimensionale |
| Graffio superficiale | Riduzione della qualità superficiale |
Per le applicazioni smaltate, la superficie del rame nudo costituisce il substrato per lo strato isolante. Maggiori informazioni sono disponibili in What is Enamelled Copper Flat Wire? Applications and Benefits.
Requisiti di qualità superficiale
Il rame nudo è relativamente morbido, pertanto la linea di produzione deve ridurre al minimo i danni meccanici durante la laminazione e la movimentazione.
I tipici difetti superficiali includono:
| Difetto superficiale | Possibile causa |
|---|---|
| Graffi longitudinali | Guide o rulli danneggiati |
| Segni dei rulli | Superficie dei rulli non adeguata |
| Vaiolatura | Contaminazione del materiale o del processo |
| Ossidazione | Movimentazione o stoccaggio non corretti |
| Particelle incorporate | Pulizia insufficiente |
| Cricche | Deformazione eccessiva |
Le condizioni della superficie dei rulli, l’allineamento, la lubrificazione, il raffreddamento, la progettazione delle guide e la tensione del filo possono influire sulla qualità della superficie finale.
Per i conduttori elettrici, la qualità superficiale non è soltanto una questione estetica. Può influire anche sui successivi processi di isolamento e avvolgimento.
Misurazione online e controllo automatico
Le moderne linee di laminazione di precisione possono integrare sistemi di misurazione laser o ottici online.
I parametri tipici includono:
| Parametro | Metodo di misurazione |
|---|---|
| Larghezza | Misuratore laser / ottico |
| Spessore | Misuratore laser / ottico |
| Posizione | Sensore ottico |
| Velocità della linea | Encoder |
| Tensione | Sensore di tensione |
| Posizione dei rulli | Feedback di posizione |
Il principio di controllo è:
Misurazione online → Rilevamento della deviazione → Elaborazione PLC → Regolazione dei rulli → Prodotto corretto
Questo approccio a circuito chiuso può migliorare significativamente la costanza dimensionale durante la produzione continua.
Per i prodotti ad alta precisione, la misurazione online è particolarmente utile perché consente di rilevare eventuali derive dimensionali prima che venga prodotta una grande quantità di materiale non conforme.
Requisiti tipici di precisione
Applicazioni diverse richiedono differenti livelli di precisione dimensionale.
| Livello del prodotto | Tolleranza sulla larghezza | Tolleranza sullo spessore |
|---|---|---|
| Filo di rame rettangolare generico | ±0,03–0,05 mm | ±0,02–0,03 mm |
| Conduttore per avvolgimenti industriali | ±0,02–0,03 mm | ±0,01–0,02 mm |
| Conduttore elettrico di precisione | ±0,01–0,02 mm | ±0,005–0,01 mm |
| Conduttore ad alta precisione | ±0,005–0,01 mm | ±0,003–0,005 mm |
Questi valori rappresentano intervalli di riferimento tecnici e non specifiche universali.
La tolleranza appropriata deve essere confermata in base alle dimensioni del conduttore, al grado di rame, al processo di isolamento, alla progettazione dell’avvolgimento e allo standard di prodotto applicabile.
Applicazioni del filo di rame rettangolare nudo
Il filo di rame rettangolare nudo viene utilizzato come conduttore di partenza per diversi prodotti.
| Applicazione | Tipico processo successivo |
|---|---|
| Conduttore per trasformatori | Rivestimento in carta / isolamento |
| Conduttore per motori | Smaltatura / formatura |
| Conduttore per generatori | Isolamento / avvolgimento |
| Conduttore CTC | Trasposizione + isolamento |
| Conduttore speciale | Formatura / isolamento |
L’applicazione a valle determina molti dei requisiti a monte del conduttore.
Ad esempio, la produzione di conduttori CTC presenta requisiti aggiuntivi relativi alla trasposizione e all’isolamento. La nostra pagina CTC Production Line fornisce ulteriori informazioni su questo processo produttivo specializzato.
Analogamente, i conduttori rettangolari in rame destinati ai sistemi Hairpin dei motori EV richiedono ulteriori processi di formatura e isolamento, descritti nella nostra pagina EV Motor Hairpin Wire Production Lines.
Filo di rame rettangolare nudo vs. filo piatto isolato
È importante distinguere il filo di rame rettangolare nudo dal conduttore isolato finito.
| Caratteristica | Filo di rame rettangolare nudo | Filo smaltato / isolato |
|---|---|---|
| Superficie del rame | Esposta | Rivestita |
| Processo produttivo principale | Trafilatura + laminazione | Laminazione + isolamento |
| Principale requisito dimensionale | Larghezza / spessore / raggio | Dimensioni del conduttore + isolamento |
| Requisito superficiale | Pulita e priva di difetti | Adatta all’adesione dell’isolamento |
| Applicazione finale | Conduttore intermedio | Conduttore finito per avvolgimenti |
Questa distinzione aiuta inoltre a evitare confusione tra la tecnologia di produzione del conduttore in rame e la successiva tecnologia di isolamento.
Per un confronto tra le strutture dei conduttori isolati, consultare Flat vs Round Enamelled Wire: Key Differences, Uses, and Production Equipment.
Come specificare una linea di produzione per filo di rame rettangolare nudo
Prima di selezionare l’attrezzatura, il cliente deve fornire una specifica tecnica completa.
| Voce | Informazioni richieste |
|---|---|
| Grado di rame | Cu-ETP / Rame OF / Altro |
| Diametro in ingresso | mm |
| Larghezza finale | mm |
| Spessore finale | mm |
| Tolleranza sulla larghezza | ± mm |
| Tolleranza sullo spessore | ± mm |
| Raggio degli angoli | R mm |
| Velocità di produzione | m/min |
| Peso della bobina | kg |
| Svolgitore | Bobina / Coil |
| Avvolgitore | Bobina / Coil |
| Ricottura | Richiesta / Non richiesta |
| Misurazione online | Richiesta / Opzionale |
| Automazione | Manuale / Automatica |
Sulla base di questi parametri, la configurazione della macchina può essere determinata con maggiore precisione, compresi il tipo di laminatoio, il diametro dei rulli, la sequenza delle passate, il sistema di controllo della tensione, le apparecchiature di misurazione e il sistema di avvolgimento.
Laminazione di precisione per filo di rame rettangolare nudo
Per produrre filo di rame rettangolare nudo di alta qualità, il laminatoio deve garantire una deformazione stabile e un controllo dimensionale accurato durante l’intero processo produttivo.
Un sistema completo di laminazione di precisione può includere:
- Laminatoio multipasso
- Regolazione precisa della distanza tra i rulli
- Tecnologia di formatura a quattro rulli
- Controllo della tensione in ingresso e in uscita
- Misurazione laser online
- Controllo automatico PLC
- Correzione dimensionale automatica
- Sistema di avvolgimento di precisione
Per applicazioni CTC, busbar e altri conduttori rettangolari, la tecnologia di laminazione può essere ulteriormente personalizzata in base alla geometria del prodotto. Consultare Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications.
Per applicazioni che richiedono una combinazione di trafilatura e laminazione, consultare Magnet Wire Rolling and Drawing Solutions for High Efficiency Electrical Conductors.
Conclusione
Il filo di rame rettangolare nudo è un importante conduttore di precisione utilizzato come base per trasformatori, motori, generatori, conduttori CTC e altri sistemi di conduzione elettrica.
La sua qualità dipende da molto più delle sole dimensioni nominali di larghezza e spessore. Devono essere controllati il grado di rame, lo stato meccanico, le tolleranze dimensionali, il raggio degli angoli, la qualità dei bordi, le condizioni superficiali, la rettilineità e la stabilità della produzione.
Per le applicazioni più esigenti, la laminazione di precisione multipasso combinata con la misurazione online e il controllo automatico può offrire una costanza dimensionale significativamente superiore rispetto ai tradizionali processi di appiattimento.
La linea di produzione deve essere progettata in base ai requisiti completi del cliente, dal filo di rame in ingresso fino alle dimensioni rettangolari finali e ai successivi processi di isolamento o avvolgimento.
