Cassette Roller Dies per Trafilatura del Filo

I nostri cassette roller dies modulari ad alta precisione sono progettati per applicazioni di trafilatura del filo metallico, garantendo controllo dimensionale accurato, elevata stabilità di processo e lunga durata operativa.

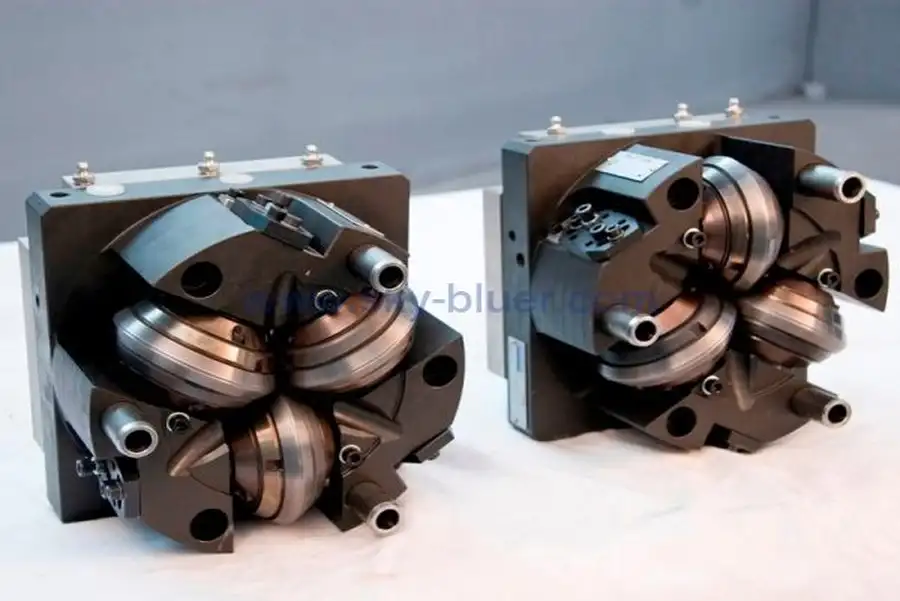

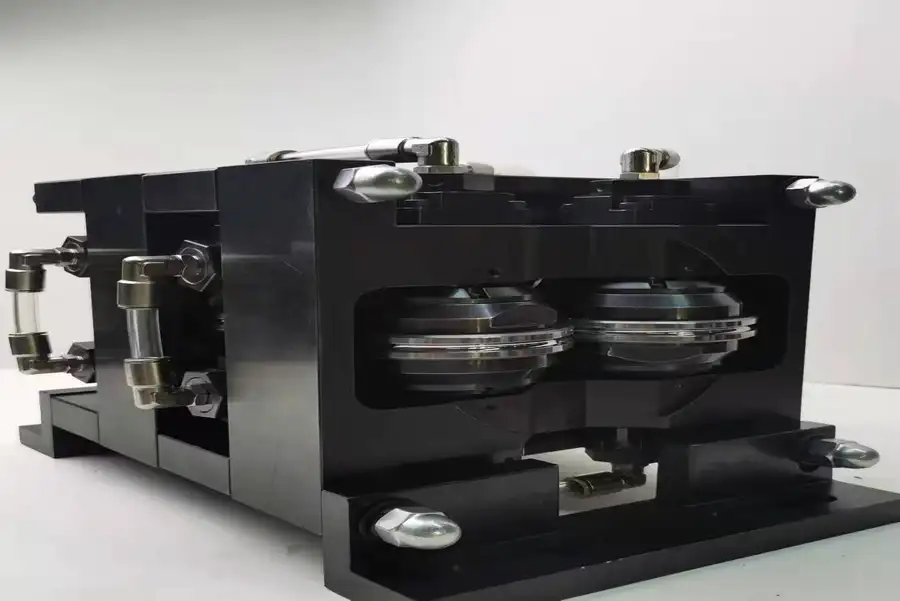

Cosa Sono i Cassette Roller Dies?

I cassette roller dies (chiamati anche rolling cassette o sistemi di cassette a rulli) sono componenti modulari avanzati utilizzati nelle linee di trafilatura del filo metallico.

Integrano principi di laminazione e trafilatura per controllare con precisione la deformazione plastica del filo.

A differenza delle trafile tradizionali basate su attrito di scorrimento, i cassette roller dies utilizzano il contatto a rotolamento tra rulli e filo, riducendo l’attrito, migliorando la finitura superficiale e aumentando l’efficienza del processo.

Sono ampiamente utilizzati nella produzione industriale di fili metallici, tra cui:

Acciaio a basso tenore di carbonio
Acciaio inox
Titanio
Acciaio legato
Acciaio ad alto tenore di carbonio
Filo animato per saldatura (FCW)

Cassette Roller Dies Modulari per Trafilatura ad Alta Precisione

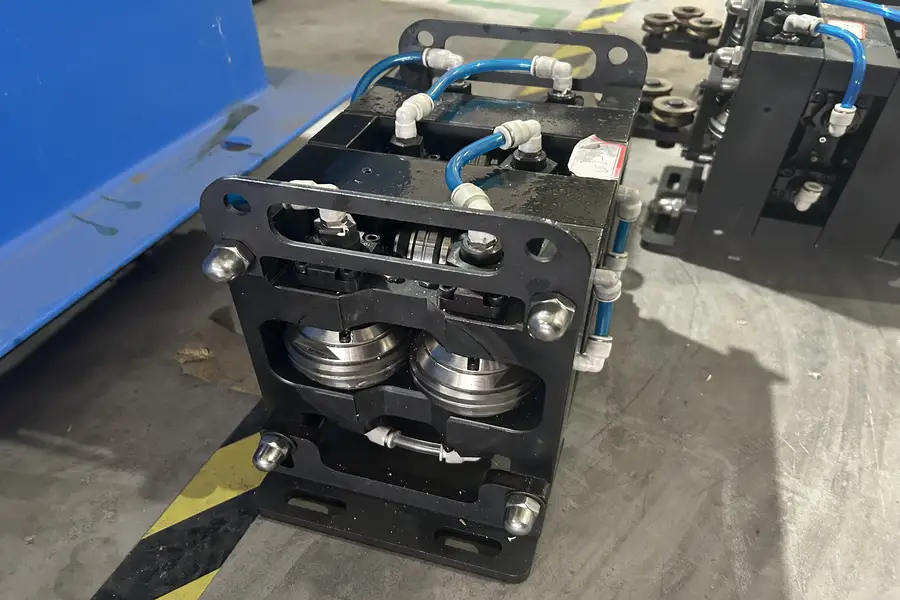

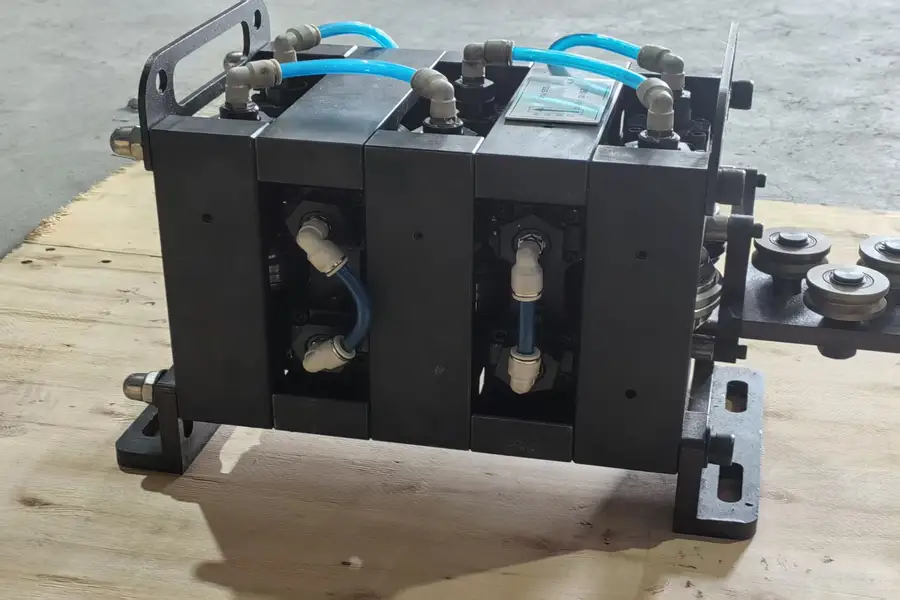

I cassette roller dies sono unità modulari installate nelle macchine di trafilatura. Ogni cassetta contiene rulli disposti in modo da ridurre progressivamente il diametro del filo mantenendo elevata precisione dimensionale.

Caratteristiche principali:

Struttura modulare per sostituzione rapida
Deformazione tramite rotolamento invece di attrito di scorrimento
Adatti a sistemi di trafilatura multi-passaggio
Progettati per linee di produzione ad alta velocità

Principio di Funzionamento

Il principio di funzionamento si basa sulla deformazione controllata tramite rulli:

Il filo entra nel modulo cassetta
Passa attraverso rulli con geometria calibrata
Ogni rullo applica forza di compressione per ridurre il diametro
La riduzione è distribuita su più punti di contatto
Il filo esce con dimensione controllata e superficie migliorata

Rispetto alle trafile tradizionali:

Contatto a rotolamento invece che scorrimento
Attrito significativamente ridotto
Minore generazione di calore
Usura degli utensili ridotta

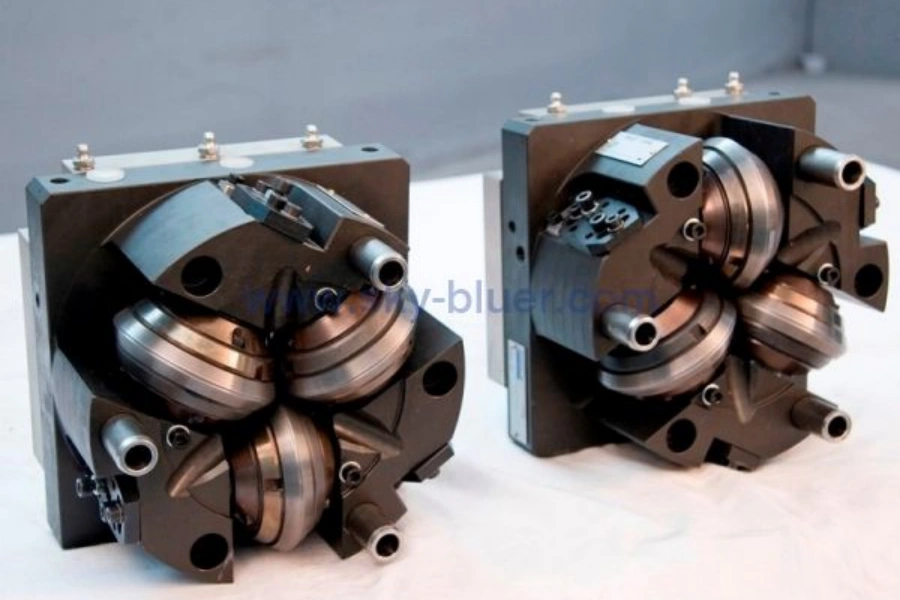

Struttura dei Cassette Roller Dies

Il cassette roller die è un componente modulare ad alta precisione che integra rulli in carburo, trafile resistenti all’usura, guide filo e circuito di lubrificazione chiuso in un alloggiamento standardizzato.

Componenti principali:

Corpo cassetta

Struttura rigida ad alta resistenza
Garantisce allineamento e stabilità
Realizzato in acciaio legato temprato

Elementi a rulli

Tipicamente 2–4 rulli per cassetta
Materiali:
- Carburo di tungsteno
- Acciaio utensile con rivestimenti (TiN, CrN)

Cuscinetti

Cuscinetti industriali di alta precisione
Adatti a funzionamento continuo ad alta velocità

Sistema di regolazione

Regolazione meccanica fine
Controllo dell’allineamento dei rulli
Garantisce uniformità dimensionale

Dimensioni Tipiche del Filo e Cicli di Passaggio

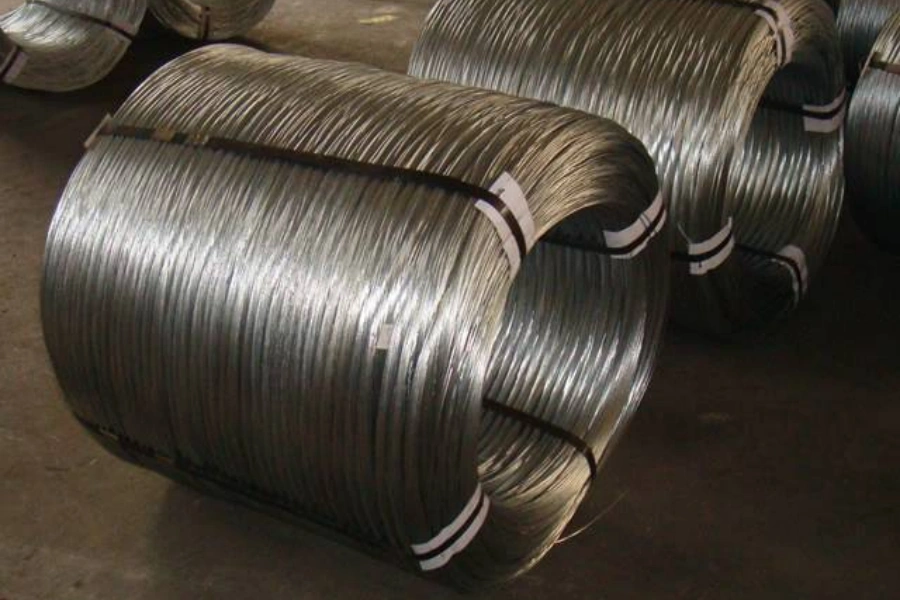

Filo in acciaio a basso carbonio

Applicazioni: chiodi, rete metallica, edilizia

Diametro ingresso: 5,5 – 8,0 mm
Diametro finale: 0,5 – 3,0 mm
Riduzione totale: ~85% – 95%
Passaggi: 10 – 20
Riduzione per passaggio: 10% – 25%

Filo in acciaio inox

Applicazioni: medicale, filtrazione, molle

Diametro ingresso: 5,5 – 6,5 mm
Diametro finale: 0,1 – 2,0 mm
Riduzione totale: ~80% – 95%
Passaggi: 12 – 25
Riduzione per passaggio: 5% – 15%

Filo in titanio

Applicazioni: aerospazio, impianti medicali

Diametro ingresso: 3,0 – 6,0 mm
Diametro finale: 0,2 – 1,5 mm
Riduzione totale: ~70% – 90%
Passaggi: 10 – 20
Riduzione per passaggio: 5% – 10%

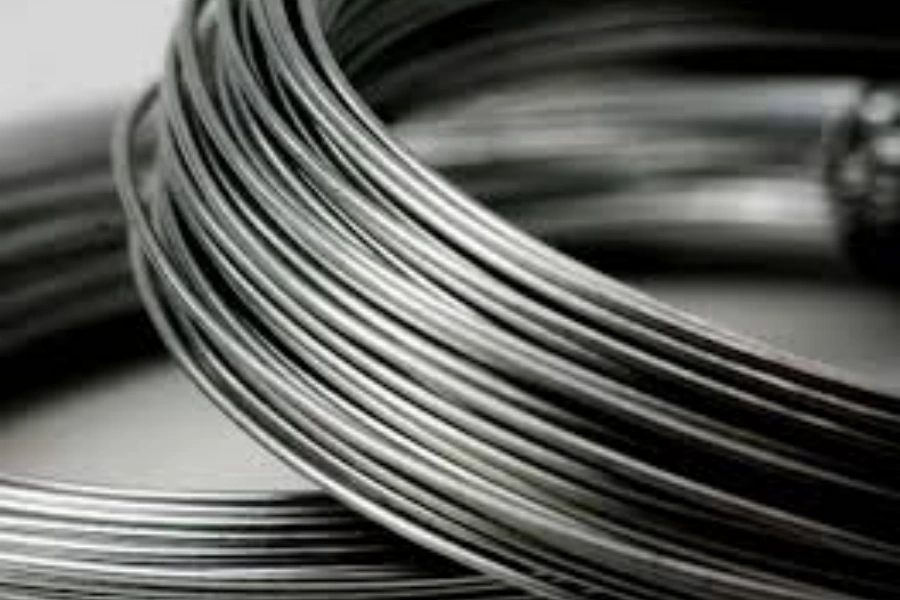

Filo in lega

Applicazioni: alta temperatura e resistenza alla corrosione

Diametro ingresso: 2,5 – 5,5 mm
Diametro finale: 0,1 – 2,0 mm
Riduzione totale: ~75% – 95%
Passaggi: 12 – 30
Riduzione per passaggio: 5% – 12%

Filo ad alto carbonio

Applicazioni: molle, corda per pneumatici

Diametro ingresso: 5,5 – 8,0 mm
Diametro finale: 0,3 – 2,5 mm
Riduzione totale: ~80% – 95%
Passaggi: 12 – 25
Riduzione per passaggio: 8% – 18%

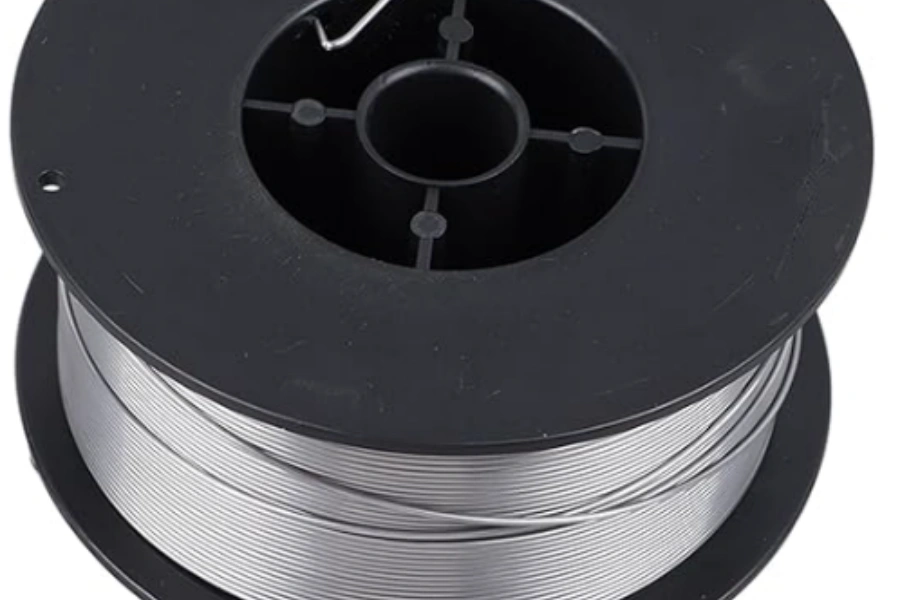

Filo animato (FCW)

Applicazioni: materiali per saldatura

Diametro finale: 0,8 – 2,0 mm
Passaggi: 8 – 20
Riduzione per passaggio: 5% – 20%

Ruolo nelle Linee di Trafilatura

I cassette roller dies vengono utilizzati in sistemi di trafilatura multi-passaggio insieme a:

Unità di svolgimento (pay-off)
Capstan
Sistemi di lubrificazione
Sistemi di raffreddamento
Unità di avvolgimento (take-up)

Vantaggi operativi:

Deformazione stabile multi-passaggio
Riduzione attrito e calore
Migliore finitura superficiale
Maggiore efficienza produttiva

Vantaggi dei Cassette Roller Dies

Minore attrito e generazione di calore
Migliore qualità superficiale del filo
Maggiore durata degli utensili
Riduzione della rottura del filo
Maggiore stabilità dimensionale
Adatti a produzioni ad alta velocità

Supporto Ingegneristico e Soluzioni Turnkey SKY BLUER

Oltre ai cassette roller dies, SKY BLUER fornisce soluzioni complete per la produzione del filo, tra cui:

Progettazione layout linee di trafilatura
Pianificazione del processo in base a materiale e specifiche
Definizione dei cicli di riduzione
Integrazione sistemi di lubrificazione e raffreddamento
Configurazione impianti e automazione

SKY BLUER offre anche linee complete chiavi in mano, comprendendo progettazione, produzione, installazione, commissioning e supporto tecnico.

Cassette Roller Dies Personalizzati ad Alta Precisione

Tutti i nostri cassette roller dies vengono sottoposti a rigorosi controlli di qualità prima della consegna, garantendo prestazioni stabili e lunga durata operativa.

Grazie alla nostra esperienza nel settore della trafilatura, offriamo soluzioni completamente personalizzate in base alle specifiche esigenze produttive del cliente.

Che si tratti di diametri speciali o configurazioni personalizzate per linee di trafilatura, il nostro team tecnico è sempre disponibile per supportare ogni esigenza e ottimizzare l’efficienza produttiva.
