Linea di Produzione per Filo di Rame Rettangolare Smaltato

SKY BLUER propone linee di produzione avanzate per filo di rame rettangolare smaltato, che integrano sistemi di laminazione di precisione, ricottura e smaltatura. La nostra soluzione consente ai produttori di trasformare il filo di rame tondo in conduttori rettangolari ad alta precisione, completati con rivestimento isolante, garantendo qualità stabile, elevata efficienza e conformità agli standard internazionali.

Cos’è il filo di rame rettangolare e quali sono i suoi vantaggi?

Il filo di rame rettangolare smaltato è un conduttore piatto a sezione rettangolare rivestito con uno strato isolante di smalto.

Rispetto al filo tondo offre:

Maggiore fattore di riempimento della fessura
Migliore utilizzo dello spazio
Prestazioni termiche ottimizzate
Minori perdite energetiche
Progettazione di avvolgimenti più compatta

È ampiamente utilizzato in apparecchiature elettriche ad alta efficienza, dove l’ottimizzazione di prestazioni e dimensioni è fondamentale.

Campi di applicazione

Il filo di rame rettangolare smaltato trova applicazione in numerosi settori industriali:

Motori elettrici (motori industriali, motori per veicoli elettrici)
Trasformatori e induttori
Generatori e alternatori
Compressori per sistemi HVAC
Sistemi di energia rinnovabile
Apparecchiature di trasmissione e distribuzione di potenza

Standard internazionali e requisiti tecnici

La produzione del filo di rame rettangolare segue standard internazionali consolidati:

Serie IEC 60317
IEC 60317-0-2 (requisiti generali per fili rettangolari)
Standard UL
Standard BS

I principali requisiti tecnici includono:

Tolleranze dimensionali rigorose
Rapporto larghezza/spessore controllato
Raggio d’angolo uniforme (angolo R)
Isolamento in smalto stabile
Conformità alle classi termiche (Classe 120°C – 240°C)

Dimensioni tipiche, tolleranze e raggio d’angolo R

典型尺寸范围

厚度：0.3毫米 – 10.0毫米
宽度：1.0 毫米 – 22.0 毫米
宽度/厚度比：1.4:1 – 8:1

Tolleranze dimensionali

Intervallo dimensioni	Tolleranza
≤ 3,15 mm	±0,030 mm
3,15 – 6,30 mm	±0,050 mm
6,30 – 12,50 mm	±0,070 mm

Raggio d’angolo (R)

Bordi arrotondati uniformi obbligatori
Prevenzione di danni all’isolamento
Valori controllati secondo le normative IEC

Panoramica del processo produttivo

La linea di produzione per filo di rame rettangolare smaltato comprende normalmente le seguenti fasi:

Preparazione del filo

Materia prima: vergella di rame o filo tondo di alta qualità.

Laminazione di precisione

Sistema di laminazione a più passate per trasformare il filo tondo in sezione rettangolare con elevata accuratezza dimensionale.

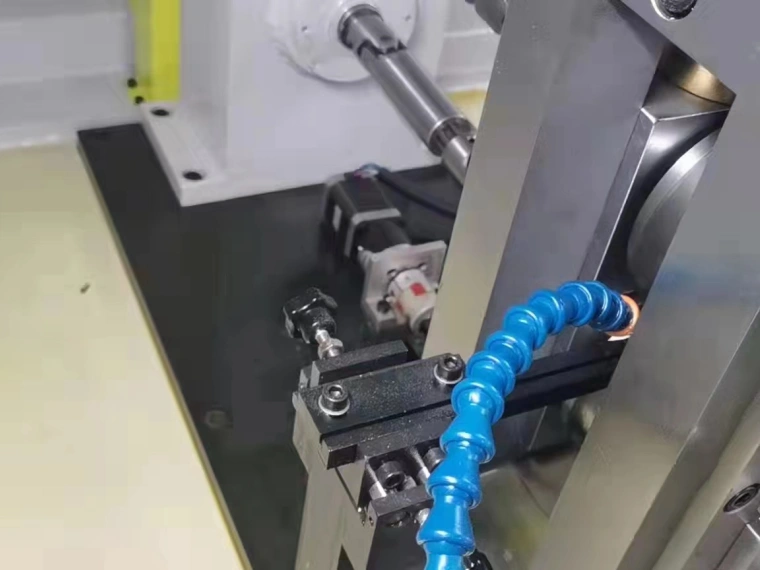

Ricottura

Trattamento termico che ripristina la duttilità e migliora la conducibilità elettrica.

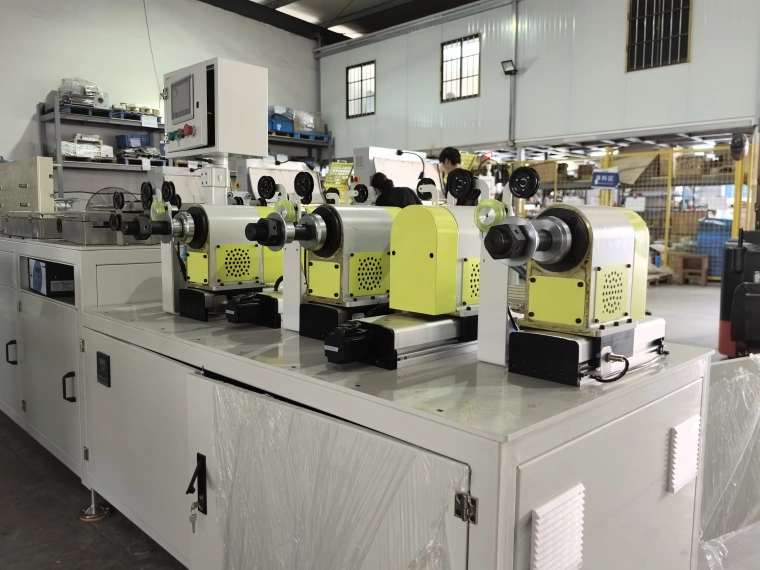

Pulizia superficiale

Rimozione dell’ossidazione per garantire una perfetta adesione dello strato di smalto.

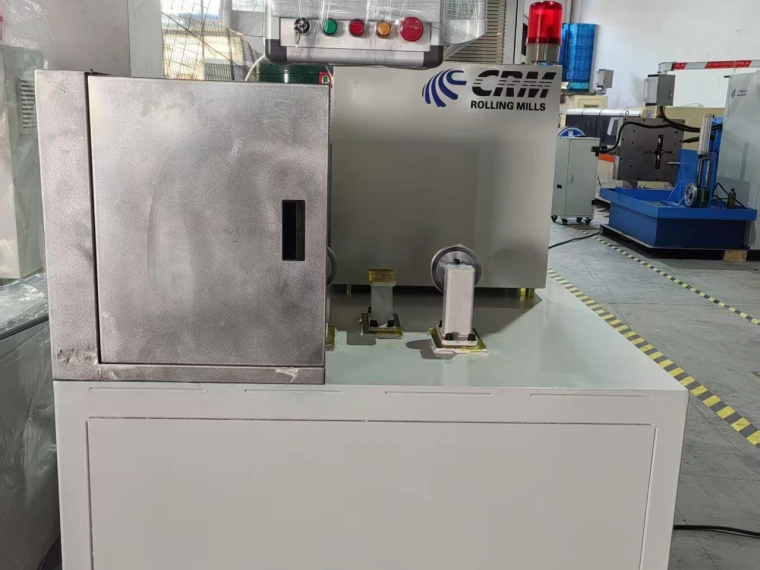

Processo di smaltatura

Sistema di rivestimento multistrato con forni di polimerizzazione controllati, per un isolamento uniforme.

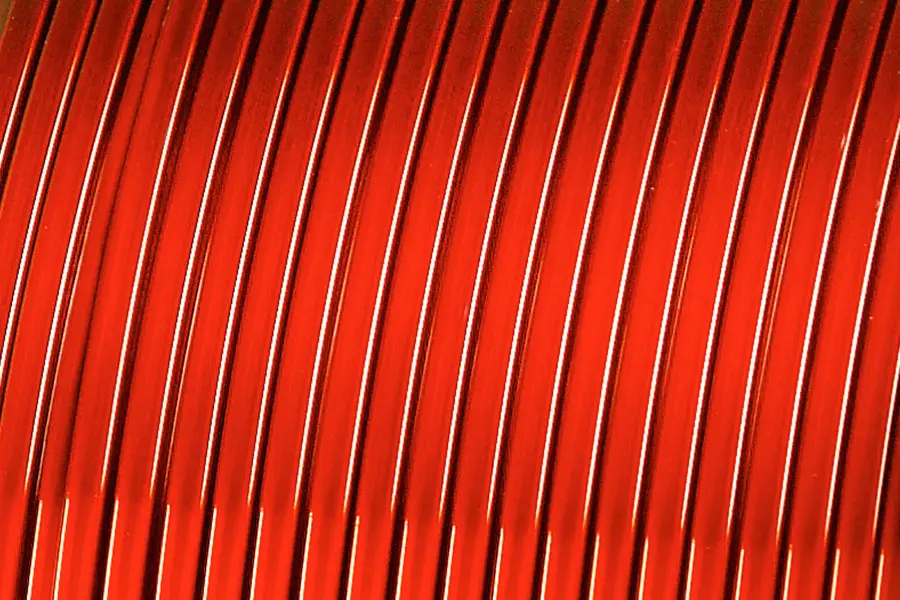

Raffreddamento e avvolgimento

Il prodotto finito viene raffreddato e avvolto su bobine per l’imballaggio e la spedizione.

Capacità produttiva per filo di rame rettangolare

SKY BLUER non è solo un fornitore di macchinari, ma un partner completo per la produzione di filo di rame rettangolare.

La nostra tecnologia di laminazione permette:

La trasformazione da filo tondo a filo rettangolare di rame
Modellatura di precisione a più passate con dimensioni stabili
Controllo uniforme di larghezza, spessore e bordi

Offriamo inoltre un supporto completo per:

Laminatrici per la modellatura del filo rettangolare
Macchine di smaltatura per il rivestimento isolante
Linee integrate di modellatura e rivestimento
Progettazione e layout di stabilimenti chiavi in mano

Dalla materia prima al filo smaltato finito, realizziamo soluzioni produttive complete e personalizzate.

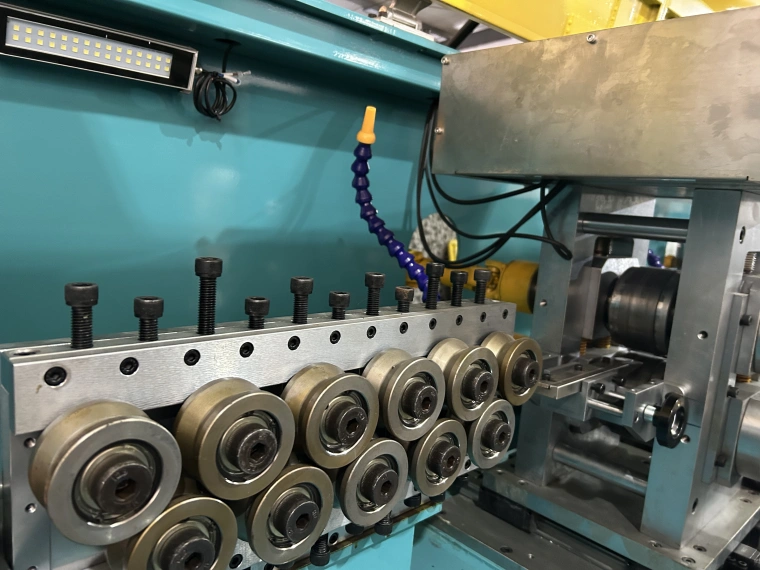

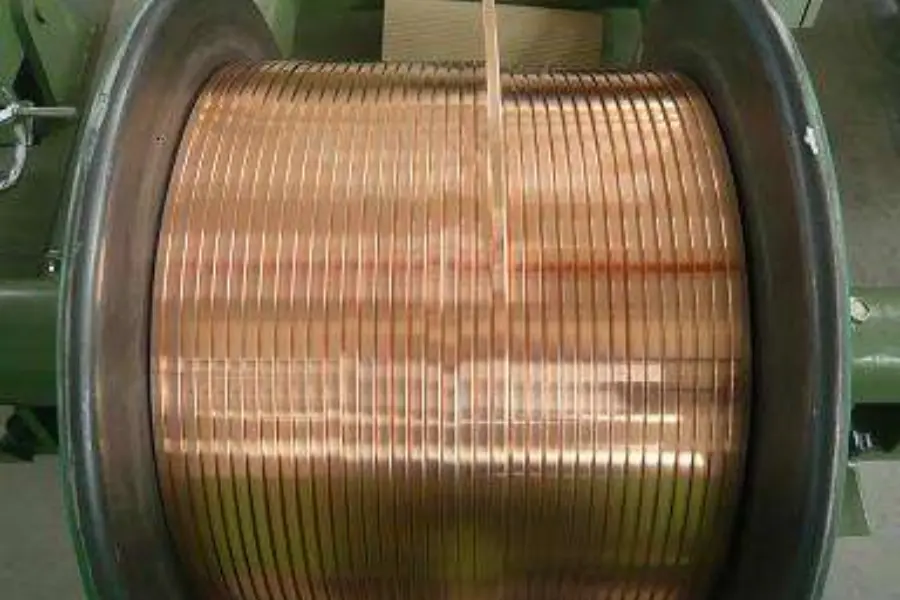

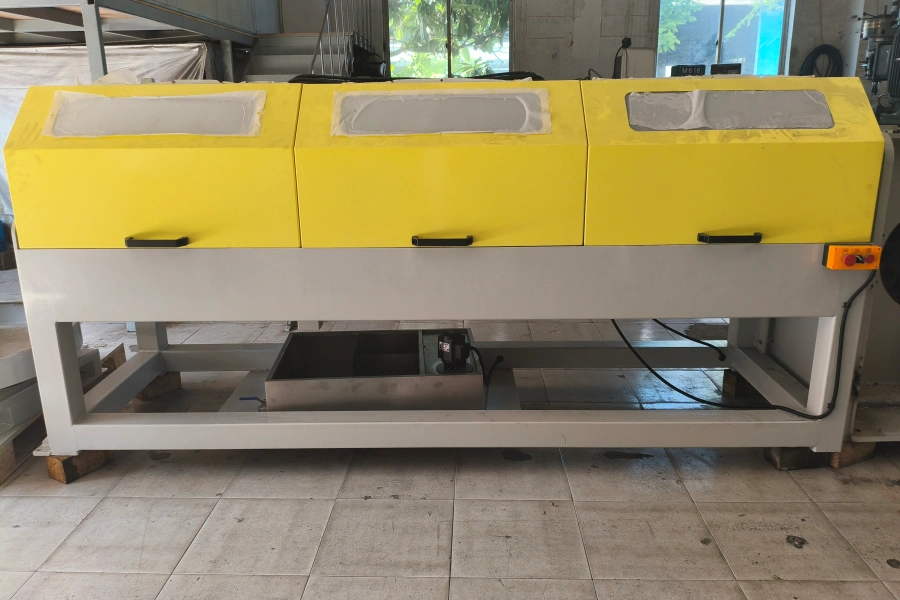

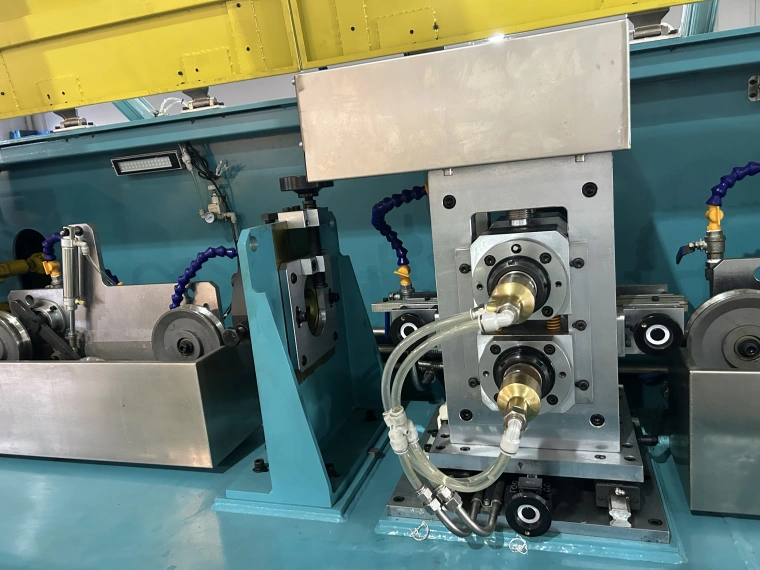

Laminatrice per filo di rame rettangolare

Le nostre laminatrici sono progettate per la modellatura ad alta precisione di conduttori rettangolari in rame.

Caratteristiche principali

Configurazione a più stadi di laminazione
Controllo dell’accuratezza dimensionale elevato
Sistema di controllo della tensione stabile
Adatta per la produzione continua
Regolabile per diverse dimensioni di filo
Integrabile con ricottura e processi a valle

Permette ai produttori di ottenere una geometria rettangolare uniforme con eccellente qualità superficiale.

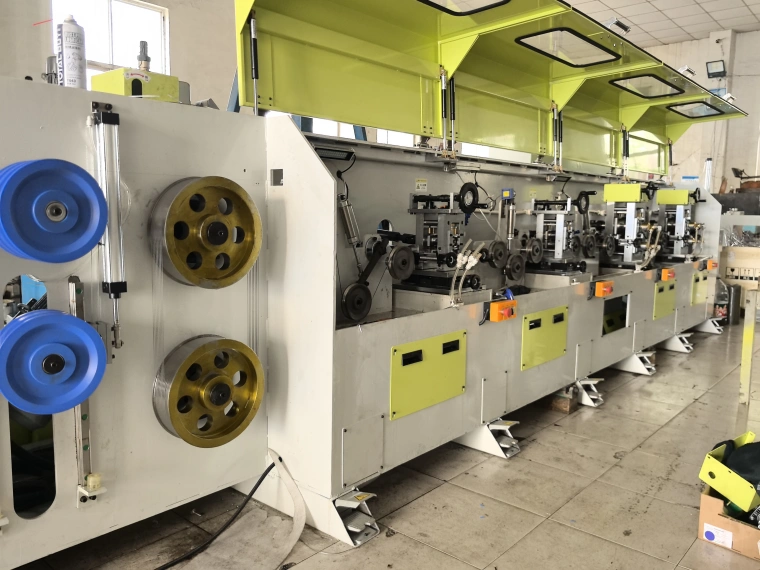

Sistema di smaltatura

Le nostre macchine di smaltatura garantiscono un rivestimento isolante affidabile grazie a:

Applicazione multistrato di smalto
Forni di polimerizzazione controllati
Gestione stabile della temperatura
Spessore del rivestimento uniforme
Elevate prestazioni di adesione

Il sistema può essere configurato per diverse classi termiche e requisiti di isolamento.

Soluzione chiavi in mano per stabilimenti produttivi

Forniamo soluzioni complete chiavi in mano per impianti di produzione di filo di rame rettangolare:

Progettazione di processo e ingegneristica
Configurazione delle apparecchiature
Pianificazione del layout di fabbrica
Installazione e messa in servizio
Formazione operatori e supporto tecnico continuativo

Questo garantisce ai clienti l’avvio efficiente della produzione, con flussi di lavoro ottimizzati e output stabile.

Vantaggi del filo di rame rettangolare

Il filo di rame rettangolare presenta vantaggi significativi rispetto al tradizionale filo tondo, soprattutto in applicazioni dove efficienza, utilizzo dello spazio e prestazioni termiche sono determinanti.

La sezione rettangolare permette una struttura di avvolgimento più compatta e priva di spazi vuoti, migliorando le prestazioni complessive delle apparecchiature elettriche.

Vantaggi principali

Maggiore fattore di riempimento La geometria rettangolare permette di inserire più rame nello stesso spazio, aumentando la densità di potenza.
Migliore efficienza energetica La riduzione degli spazi vuoti e l’ottimizzazione dell’avvolgimento diminuiscono le perdite elettriche.
Minori perdite di materiale e di avvolgimento Migliore utilizzo del conduttore per una trasmissione di corrente più efficiente.
Progettazione delle bobine più compatta Permette apparecchiature elettriche più piccole e leggere a parità di prestazioni.
Migliori prestazioni termiche Maggiore superficie di contatto e avvolgimento più compatto favoriscono la dissipazione del calore.

Questi vantaggi rendono il filo rettangolare la scelta preferita per le moderne apparecchiature elettriche ad alte prestazioni.

Vantaggi tecnici della nostra linea

Soluzione integrata di laminazione + smaltatura
Alta precisione e funzionamento stabile
Capacità produttiva personalizzabile
Compatibile con molteplici specifiche di filo
Progettazione energeticamente efficiente
Studidata per la produzione industriale continua
Conformità agli standard internazionali

Settori serviti

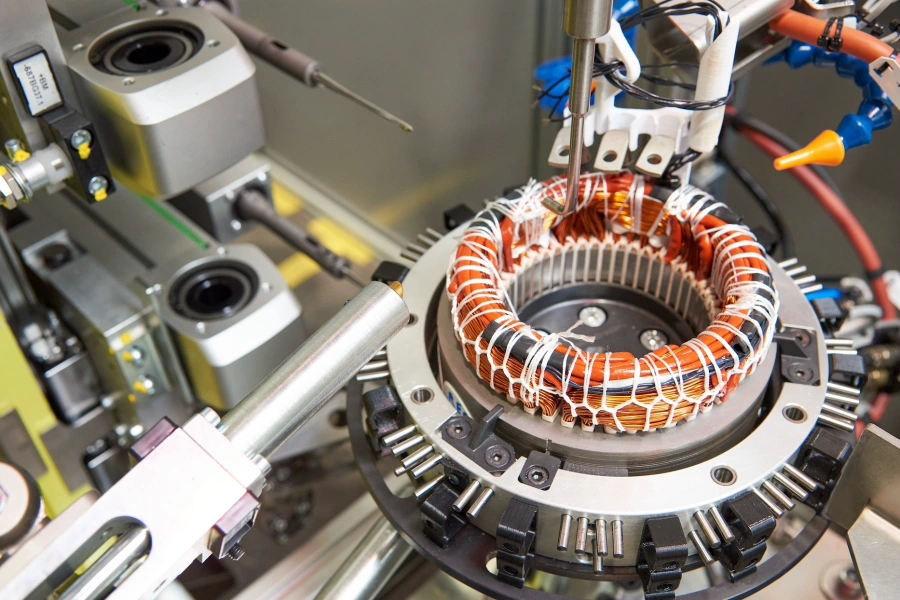

Costruzione di motori elettrici
Industria dei trasformatori
Ingegneria elettrica
Energia rinnovabile
Settore automobilistico (inclusi veicoli elettrici)
Produttori di apparecchiature di potenza

Soluzioni personalizzate

Ogni progetto è unico. Realizziamo configurazioni personalizzate in base a:

Intervallo di dimensioni del filo richieste
Capacità produttiva desiderata
Layout dello stabilimento
Livello di automazione
Mercati di destinazione e standard di riferimento

Richiedi una soluzione personalizzata

Se hai intenzione di produrre filo di rame rettangolare smaltato o di realizzare una linea di produzione completa, contattaci per una soluzione su misura.

Il nostro team di ingegneri progetterà un sistema conforme ai tuoi requisiti tecnici e obiettivi produttivi.
