Macchine di Trefilatura di Precisione per Linee Integrate di Produzione Fili Metallici

Dai fili tondi sottili ai fili piatti, rettangolari e a profilo complesso, i nostri sistemi garantiscono precisione, uniformità ed efficienza sull’intera linea di produzione.

Apparecchiature di trefilatura di precisione

Sky Bluer progetta e produce apparecchiature di trefilatura di precisione per linee avanzate di produzione di fili metallici. Le nostre macchine sono disponibili in diverse tipologie per soddisfare differenti esigenze produttive: una tipologia riduce il diametro di fili tondi di grandi dimensioni fino a diametri inferiori, una seconda tipologia trasforma il filo tondo in forme piatte o profilate, mentre una terza esegue la dimensionatura post-laminazione e la correzione del raggio dei bordi con precisione eccezionale. Completamente compatibili con laminatrici di precisione, sistemi Turks Head, unità di ricottura in linea e sistemi di avvolgimento automatizzati, queste macchine costituiscono il nucleo di linee complete di modellatura fili ad alte prestazioni.

Tipi di fili lavorabili:

Fili tondi sottili
Fili piatti
Fili rettangolari
Fili quadrati
Fili trapezoidali

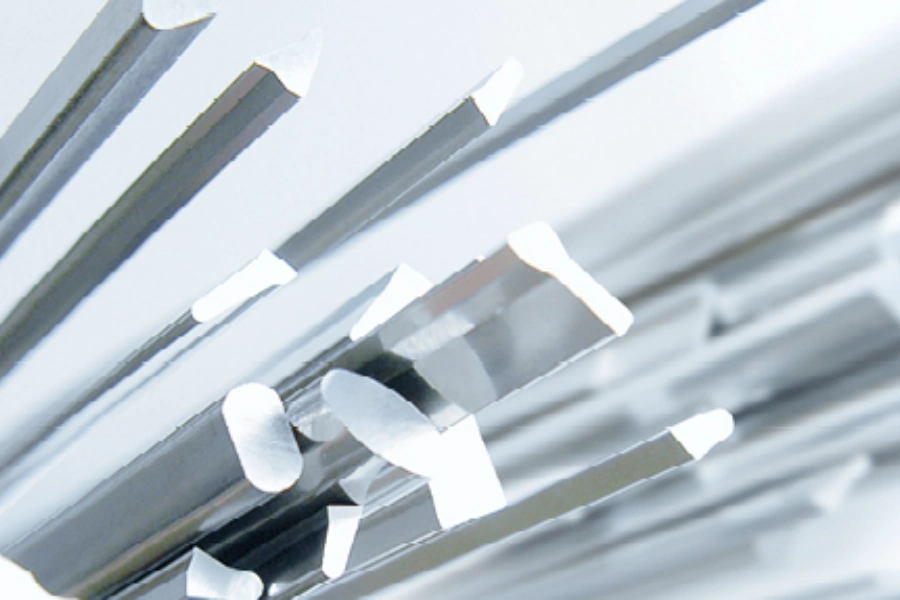

Fili a profilo speciale

Apparecchiature di trefilatura consigliate

Sky Bluer offre diverse tipologie di macchine di trefilatura di precisione studiate per le varie fasi della linea produttiva. Ogni modello dispone di specifici parametri tecnici per guidare la selezione in base al materiale, alla forma del filo e ai requisiti di processo.

Tipologia macchina	Funzione	Campi di applicazione	Parametri tecnici	Vantaggi principali

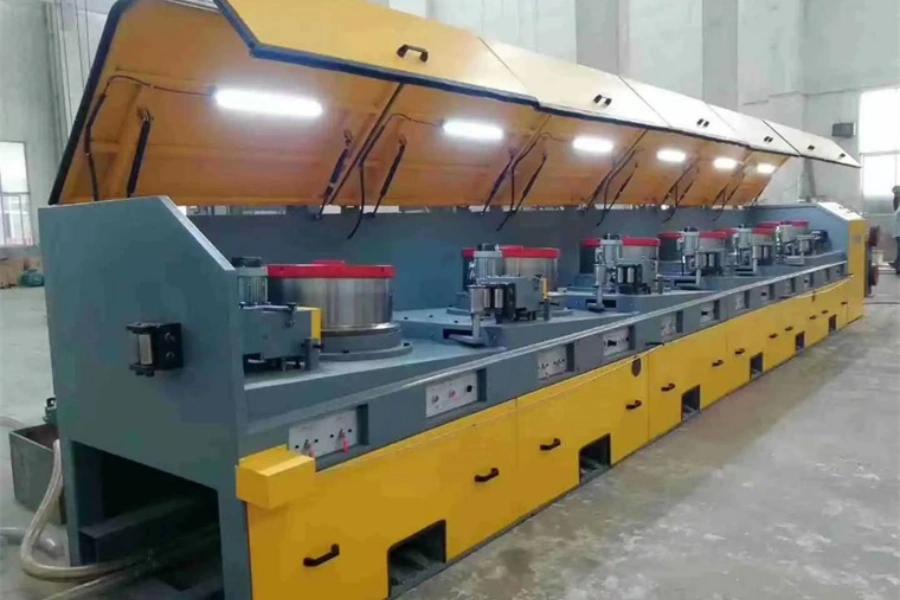

Macchina trefilatura tondo-tondo	Riduce il diametro di fili tondi di grandi dimensioni ottenendo diametri inferiori	Fili sottili in rame e alluminio, fili elettronici	Diametro ingresso: 8–0,01 mmDiametro uscita: 1–5 mmVelocità massima: 60 m/sPassate: 5–12Potenza motore: 45–110 kWTensione filo: 50–300 N	Alta precisione, trefilatura a più passate, funzionamento stabile, bassa vibrazione
Macchina trefilatura tondo-piatto/profilo	Modella direttamente fili piatti, rettangolari o profilati	Fili piatti per motori veicoli elettrici, conduttori profilati, fili magnetici	Diametro ingresso: 4–1 mmLarghezza piatto: 1–10 mmSpessore: 0,2–2 mmVelocità massima: 40 m/sPotenza motore: 55–90 kWPassate: 3–8	Elevata produttività, minor fasi di lavorazione, modellatura profili precisa, qualità superficiale uniforme

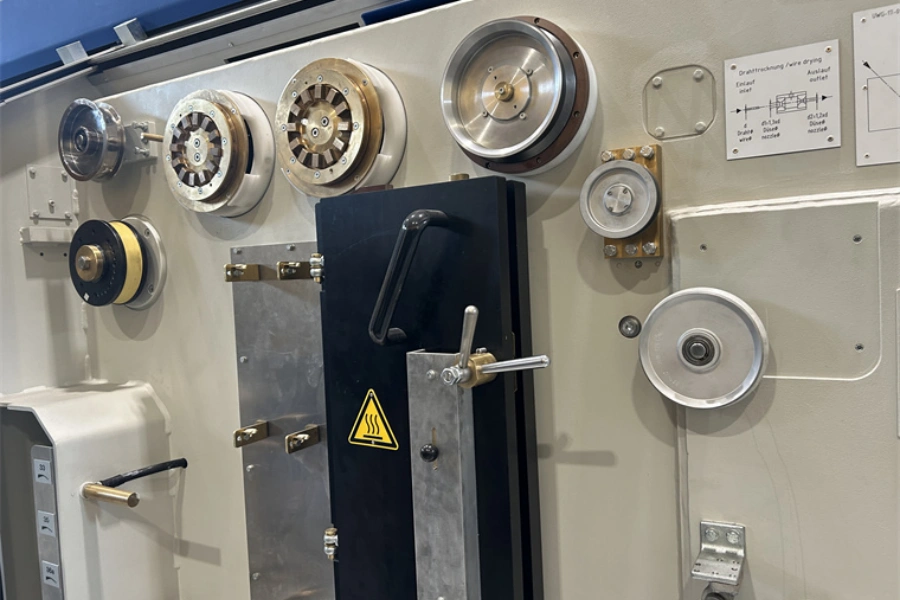

Macchina trefilatura di precisione post-laminazione	Dimensionatura finale, correzione raggio bordi, ottimizzazione superficiale	Fili piatti ad alta precisione, fili smaltati, fili per trasformatori	Diametro ingresso: 2–0,5 mmRapporto di riduzione massimo: 25%Controllo raggio bordi: ±0,01 mmVelocità massima: 35 m/sPotenza motore: 45–75 kW	Uniformità raggio bordi, finitura superficiale migliorata, controllo dimensionale preciso, stabilizzazione della tensione

Nota: I parametri variano in base al materiale del filo, al diametro e alla configurazione specifica della linea di produzione. I nostri ingegneri personalizzano la configurazione delle macchine per ottimizzare prestazioni, qualità del filo ed efficienza produttiva.

Soluzioni di processo di trefilatura

Trefilatura preliminare alla laminazione

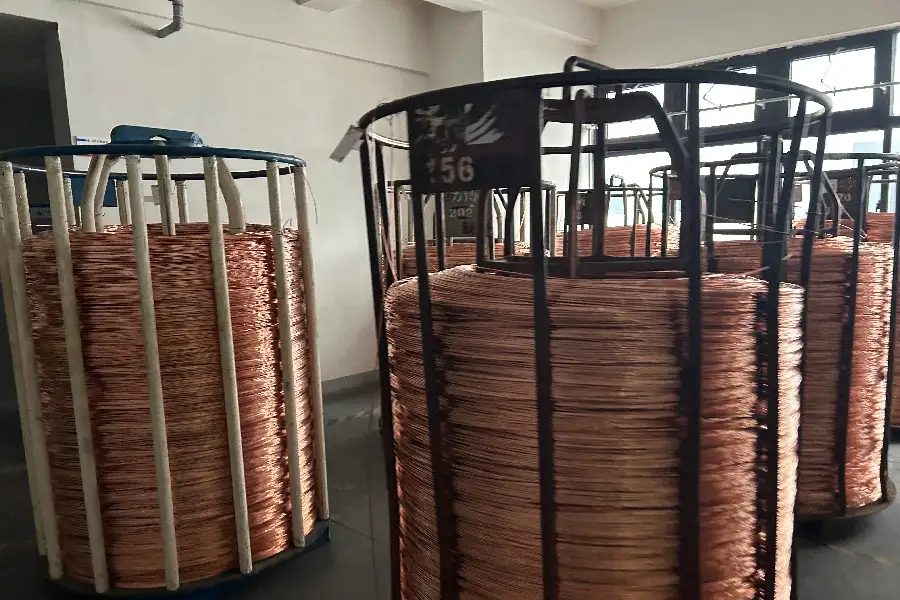

Flusso di processo: Vergella → Trefilatura a più passate → Filo tondo sottile → Laminazione di precisione → Filo piatto/rettangolare

Descrizione: Ideale per la produzione di fili piatti ad alta precisione e fili magnetici, questo processo riduce il diametro del filo prima della laminazione, garantendo uniformità dimensionale, maggiore stabilità di laminazione e migliore qualità superficiale.

Vantaggi principali:

Maggiore accuratezza dimensionale
Migliore uniformità del materiale
Finitura superficiale superiore
Prestazioni di laminazione stabili

Trefilatura diretta di profili

Flusso di processo: Filo tondo → Matrice di trefilatura per profili → Filo piatto / settoriale / profilato

Descrizione: Per applicazioni che richiedono fili piatti, settoriali, trapezoidali o altri profili complessi, le nostre macchine di trefilatura permettono la modellatura diretta con minori fasi di lavorazione. Questo metodo riduce i costi di produzione mantenendo un elevato rendimento.

Campi di applicazione:

Conduttori trapezoidali
Fili per avvolgimenti compatti
Fili a profilo speciale

Trefilatura di precisione post-laminazione

Flusso di processo: Vergella → Trefilatura → Laminazione di precisione → Trefilatura di finitura → Filo di precisione finale

Descrizione: Eseguita dopo la laminazione, questa lavorazione garantisce la dimensionatura finale, la correzione del raggio dei bordi, l’ottimizzazione superficiale e la stabilizzazione della tensione per applicazioni ad alta precisione. È fondamentale per fili piatti smaltati, conduttori per motori di veicoli elettrici, fili per trasformatori e altre applicazioni critiche.

Vantaggi principali:

Controllo uniforme del raggio dei bordi
Finitura superficiale migliorata
Tolleranze dimensionali più strette
Minore deformazione del filo

Tipi di fili lavorabili

Fili tondi: Fili sottili in rame e alluminio per applicazioni elettroniche e industriali

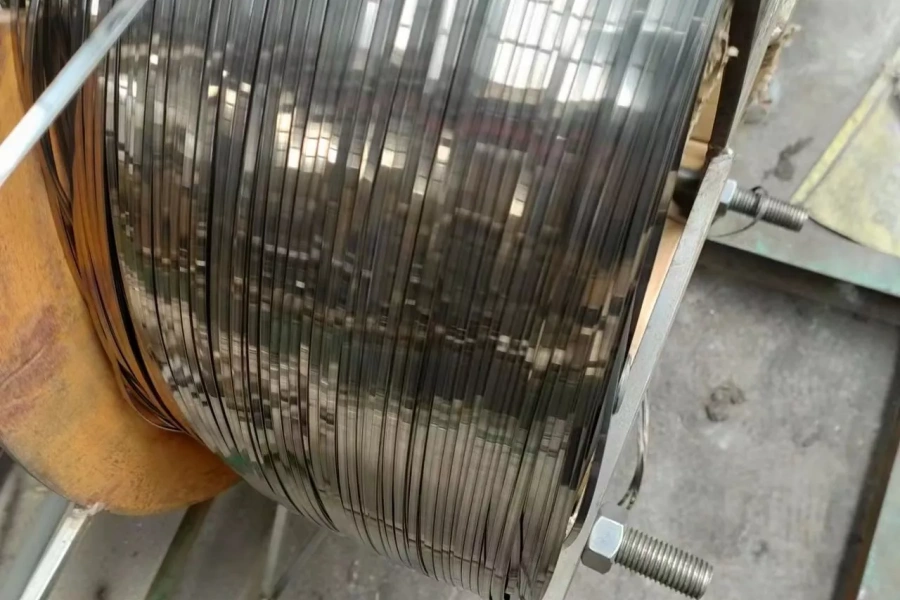

Fili piatti: Per trasformatori, motori per veicoli elettrici e fili smaltati
Fili rettangolari: Alta precisione dimensionale per avvolgimenti di precisione

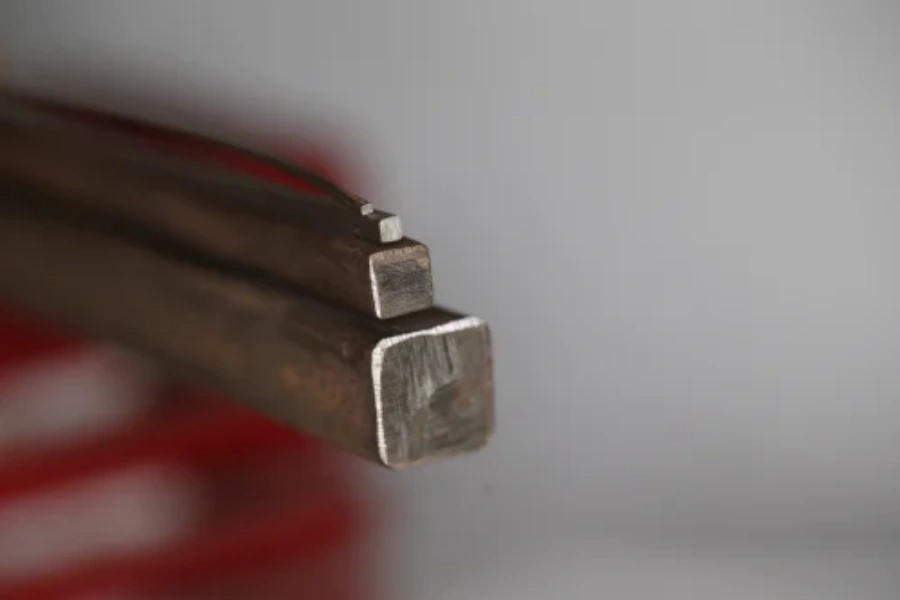

Fili quadrati: Idonei per la produzione di conduttori compatti
Fili trapezoidali: Perfetti per conduttori a treccia compatti

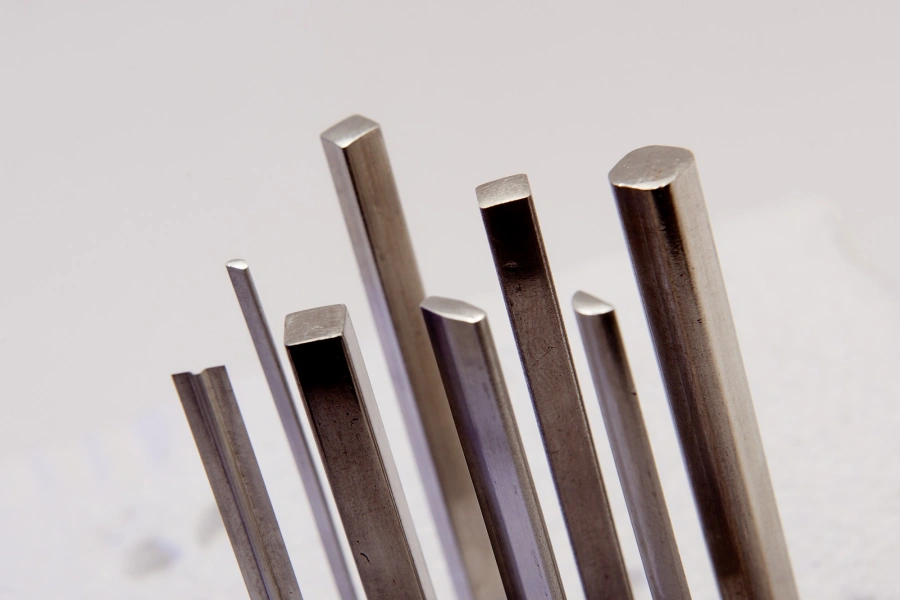

Fili a profilo speciale: Soluzioni personalizzate per forme complesse e conduttori ad alte prestazioni

Integrazione con linee complete di produzione fili

Le nostre macchine di trefilatura sono progettate per un’integrazione perfetta con:

Laminatrici di precisione
Sistemi Turks Head
Forni di ricottura in linea
Sistemi automatici di controllo della tensione

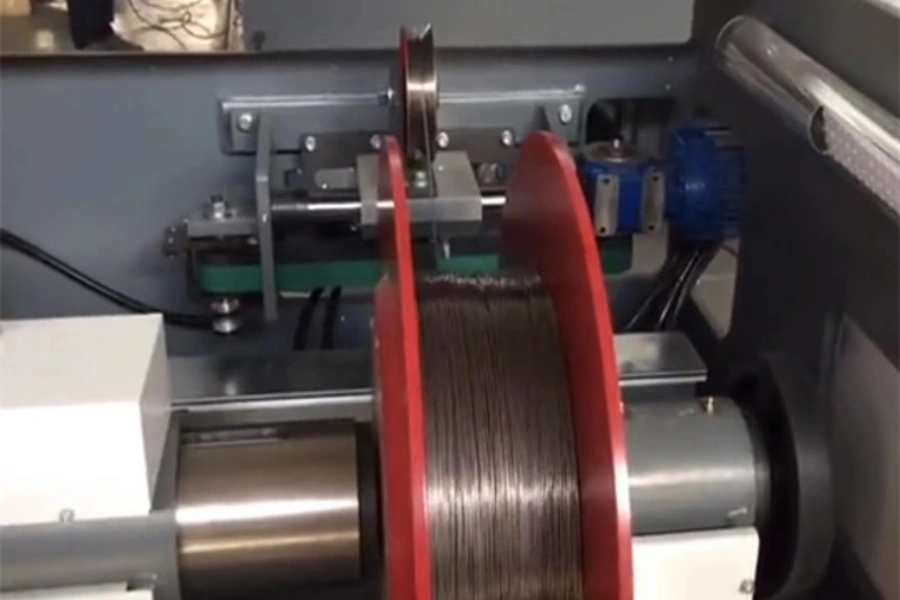

Unità di avvolgimento di precisione
Sistemi di trattamento superficiale

Questo sistema completamente integrato migliora la stabilità del processo, garantisce qualità uniforme del prodotto e massimizza l’efficienza produttiva.

Settori serviti

Motori per veicoli elettrici: Fili piatti ad alta precisione per statori hairpin
Industria dei trasformatori: Conduttori rettangolari e smaltati
Energia solare: Nastri fotovoltaici e conduttori specializzati
Aerospazio: Fili profilati ad alta precisione con tolleranze rigorose
Fili medicali: Fili sottili con finitura superficiale superiore
Componenti elettronici: Conduttori ultra-sottili per applicazioni di precisione

Vantaggi tecnici principali

Riduzione multi-pass stabile del filo
Controllo dimensionale di precisione
Uniformità eccellente del raggio dei bordi
Ottima qualità superficiale
Capacità di produzione integrata
Funzionamento continuo ad alta velocità
Modellatura profili flessibile
Compatibile con rame e alluminio

Common Questions

Domande frequenti

Quali intervalli di diametro del filo possono lavorare le vostre macchine?

Le macchine di trefilatura Sky Bluer lavorano diametri di ingresso da 8 mm fino a 0,5 mm, in base al materiale e all’applicazione. I cicli multi-pass distribuiscono la riduzione in modo uniforme per mantenere accuratezza dimensionale e qualità superficiale. Le macchine tondo-tondo utilizzano solitamente 5–12 passate, mentre quelle per profili piatti utilizzano 3–8 passate, con controllo preciso di tensione e velocità per evitare rotture, ripiegamenti o graffi superficiali. I nostri ingegneri personalizzano rapporti di riduzione, numero di passate e strategie di lubrificazione per ogni linea produttiva, ottimizzando la resa senza rinunciare alla qualità del filo.

Come controllate il raggio dei bordi e la qualità superficiale?

Le macchine di trefilatura post-laminazione mantengono il raggio dei bordi entro ±0,01 mm grazie a matrici di dimensionatura di precisione e configurazioni di finitura calibrate. Sistemi di tensione servocontrollati stabilizzano l’avanzamento del filo, riducono le vibrazioni e minimizzano i difetti superficiali. Il flusso controllato di lubrificante e le velocità di trefilatura ottimizzate prevengono micrograffi, garantendo una finitura superficiale uniforme. Questo livello di precisione è fondamentale per fili piatti, trapezoidali o speciali utilizzati in motori elettrici, trasformatori e fili smaltati, che richiedono tolleranze di avvolgimento strette.

Le macchine possono lavorare diversi materiali di filo?

Sì, le macchine supportano rame, alluminio e leghe selezionate. Le regolazioni specifiche per ogni materiale includono il tipo di matrice, la lubrificazione, il rapporto di riduzione per passata e la tensione del filo. L’alluminio richiede una lubrificazione più accurata e un controllo attento della tensione per evitare graffi superficiali, mentre il rame beneficia della trefilatura multi-pass che riduce l’indurimento per lavorazione senza diminuire la produttività. Le macchine si adattano dinamicamente alle proprietà del materiale (conducibilità, durezza, duttilità) per mantenere uniformi diametro, qualità dei bordi e finitura superficiale.

Come si integrano le macchine nella linea di produzione completa?

Le macchine di trefilatura si integrano perfettamente con le laminatrici di precisione a monte e con forni di ricottura in linea, sistemi Turks Head e unità di avvolgimento automatizzate a valle. Velocità, tensione e riduzione per passata sono sincronizzate su tutta la linea, garantendo funzionamento continuo, minime rotture del filo, finitura superficiale stabile e controllo dimensionale preciso. Il monitoraggio in tempo reale permette regolazioni automatiche di tensione e velocità, mantenendo prestazioni uniformi anche ad alte velocità di trefilatura fino a 60 m/s.

Come viene ottimizzato il rapporto di riduzione per la trefilatura ad alta velocità?

I nostri ingegneri calcolano i rapporti di riduzione per singola passata in base alle proprietà del materiale, al diametro target e ai requisiti di finitura superficiale. La trefilatura multi-pass distribuisce uniformemente lo sforzo, riducendo tensioni interne e ripiegamenti del materiale. Sistemi di velocità e tensione servocontrollati garantiscono un controllo preciso del diametro e una geometria dei bordi uniforme durante tutto il processo. L’ottimizzazione della sequenza e della riduzione per passata permette una produzione ad alta velocità senza compromettere qualità superficiale e accuratezza dimensionale.

Come vengono personalizzate le macchine per fili piatti, rettangolari o trapezoidali?

Per profili speciali, Sky Bluer progetta matrici, guide e sequenze di passate personalizzate per garantire stabilità dimensionale, integrità dei bordi e finitura superficiale ottimale. Tensione, velocità e riduzione per passata sono controllate con precisione per mantenere la geometria del conduttore in applicazioni ad alte prestazioni, come pinze hairpin per motori elettrici, avvolgimenti per trasformatori o fili magnetici speciali. Il materiale delle matrici e le strategie di lubrificazione sono adattate a ogni tipologia di filo, garantendo qualità uniforme, produttività e integrazione affidabile nelle linee di produzione complete.
