Introduzione: Le difficoltà nella produzione di filo piatto in acciaio per molle di precisione

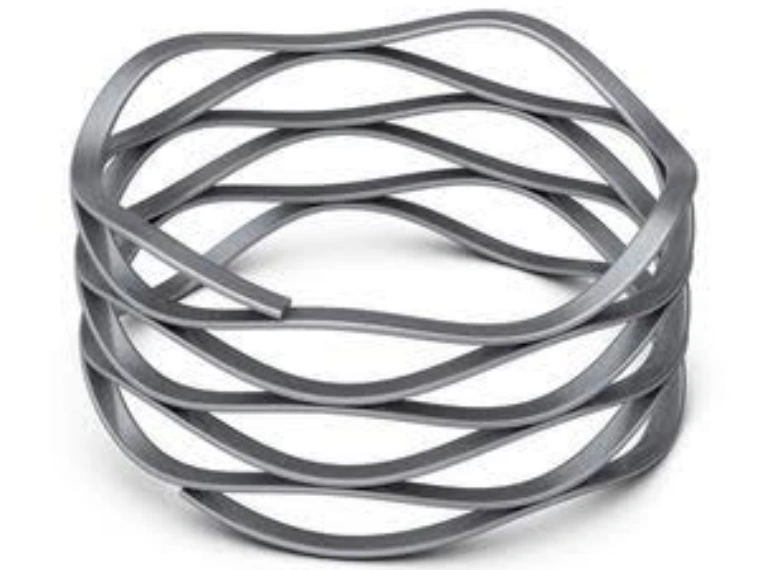

Il filo piatto in acciaio per molle trova largo utilizzo nelle molle automobilistiche, componenti industriali e applicazioni meccaniche di precisione, dove l’accuratezza dimensionale e l’affidabilità a lungo termine sono requisiti imprescindibili.
Tuttavia, la lavorazione di filo piatto a partire da acciai per molle ad alta resistenza presenta diverse complicazioni: materiali come SAE9254, SAE1095, 50CrV4 e SUP10 sono caratterizzati da:
- Elevata resistenza alla trazione
- Alta resistenza alla deformazione
- Requisiti dimensionali ristretti
- Elevate esigenze di resistenza alla fatica
I tradizionali processi di schiacciatura a due rulli non garantiscono sempre un controllo sufficiente per applicazioni avanzate, soprattutto quando il cliente richiede:
- Tolleranze di spessore molto ristrette
- Profili rettangolari perfetti
- Ottima finitura dei bordi
- Produzione continua stabile
Il laminatore Turks Head a quattro rulli rappresenta una soluzione evoluta, poiché gestisce la deformazione del materiale da quattro direzioni distinte.
Grazie alla forza di laminazione multidirezionale, i produttori ottengono una maggiore precisione del profilo, una migliore qualità superficiale e una uniformità produttiva superiore.
Sky Bluer Environmental Technology Co., Ltd. (CRM) realizza soluzioni personalizzate di laminazione Turks Head a quattro rulli per filo piatto in acciaio per molle e altri fili profilati di precisione.
Cos’è un laminatore Turks Head a quattro rulli

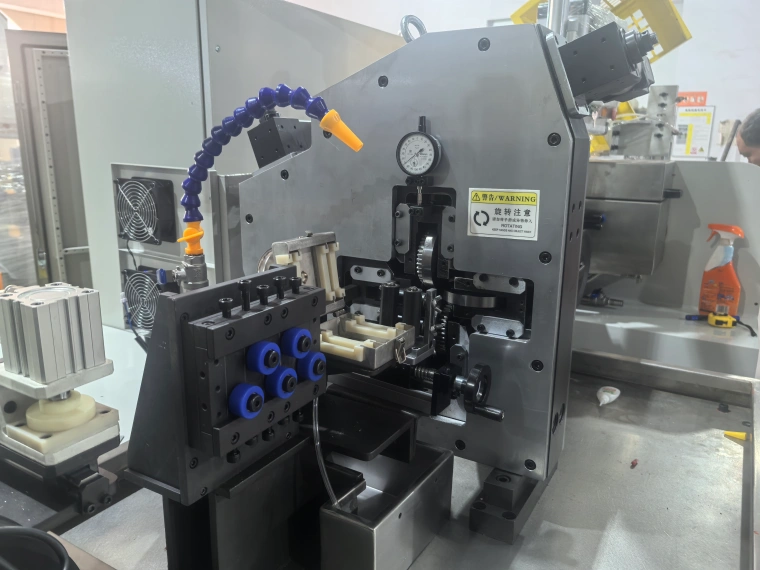

Il laminatore Turks Head a quattro rulli è una macchina di formatura di precisione dotata di quattro rulli indipendenti disposti intorno al filo.
I quattro rulli gestiscono separatamente:
- Direzione dello spessore
- Direzione della larghezza
- Forma dei bordi
- Geometria complessiva del profilo
Rispetto ai sistemi convenzionali a due rulli, la tecnologia a quattro rulli garantisce un controllo della deformazione più equilibrato.
Struttura base
| Componente | Funzione |
|---|---|
| Rullo superiore | Gestisce la riduzione dello spessore |
| Rullo inferiore | Supporta la formatura del materiale |
| Rulli laterali | Controllano larghezza e profilo |
| Cassetta di laminazione | Mantiene il posizionamento preciso dei rulli |
Questa configurazione rende l’impianto adatto alla produzione di:
- Filo piatto
- Filo rettangolare
- Profili quadrati
- Fili profilati speciali
Perché il filo piatto in acciaio per molle richiede la tecnologia a quattro rulli
Gli acciai per molle presentano caratteristiche di lavorazione particolari.
Durante la laminazione, una deformazione eccessiva su una sola direzione può causare:
- Cricche sui bordi
- Profili irregolari
- Tensioni interne nel materiale
- Instabilità dimensionale
La tecnologia Turks Head a quattro rulli ottimizza il processo distribuendo la deformazione in modo uniforme. I principali vantaggi sono riportati di seguito.
Migliore controllo di larghezza e spessore
La struttura a quattro rulli gestisce larghezza e spessore in modo indipendente, permettendo di raggiungere standard dimensionali molto accurati.
| Parametro | Precisione tipica |
|---|---|
| Tolleranza spessore | ±0,005–0,02 mm |
| Tolleranza larghezza | ±0,01–0,05 mm |
| Rettilineità | ≤3/1000 mm |
Migliorata qualità dei bordi
Per i componenti elastici la finitura dei bordi è fondamentale: spigoli vivi o difetti superficiali diventano punti di concentrazione di tensione, riducendo la durabilità della molla.
I sistemi a quattro rulli permettono di ottenere:
- Bordi uniformi
- Forma rettangolare regolare
- Minori difetti sui contorni del filo
Riduzione delle tensioni interne del materiale
La formatura multidirezionale abbassa la pressione di deformazione localizzata.
I benefici sono:
- Minor rischio di rotture e cricche
- Migliore fluidità del metallo durante la lavorazione
- Maggiore durabilità degli utensili di laminazione
Confronto tra laminatore Turks Head a quattro rulli e laminatore a due rulli
Diverse applicazioni richiedono sistemi di laminazione differenti.
| Caratteristica | Laminatore a due rulli | Laminatore Turks Head a quattro rulli |
|---|---|---|
| Struttura | Due rulli lavoranti | Quattro rulli di formatura |
| Controllo spessore | Buono | Eccellente |
| Controllo larghezza | Limitato | Eccellente |
| Qualità dei bordi | Standard | Migliorata |
| Precisione profilo | Media | Alta |
| Forme complesse | Limitato | Idoneo |
| Materiali ad alta resistenza | Discreto | Eccellente |
I sistemi a due rulli sono sufficienti per la produzione di filo piatto standard.
Al contrario, per filo piatto in acciaio per molle di precisione con tolleranze ristrette, la tecnologia a quattro rulli garantisce prestazioni superiori.
Tecnologie chiave nei moderni sistemi di laminazione a quattro rulli
Un impianto Turks Head ad alte prestazioni integra diverse soluzioni tecniche avanzate.
Cassetta di laminazione di precisione
La cassetta di laminazione assicura il posizionamento perfetto dei rulli.
Caratteristiche principali:
- Struttura ad elevata rigidità
- Regolazione semplice e veloce
- Funzionamento stabile nel lungo termine
- Componenti resistenti all’usura
Regolazione servo dei rulli
La regolazione automatica servo migliora:
- Velocità di impostazione macchina
- Uniformità della produzione
- Stabilità dimensionale del prodotto
Misurazione laser in linea
Durante la lavorazione, sistemi laser monitorano continuamente:
- Spessore del filo
- Larghezza del filo
- Scostamenti del profilo
I dati di misurazione vengono trasmessi al sistema di controllo ad anello chiuso per correzioni automatiche in tempo reale.
Ciclo produttivo con laminatore Turks Head a quattro rulli
Il ciclo di lavorazione standard si articola in queste fasi:
| Processo | Funzione |
|---|---|
| Svolgimento | Alimentazione stabile del filo grezzo |
| Raddrizzatura | Migliorare l’allineamento del filo |
| Laminazione a quattro rulli | Formatura di precisione del profilo |
| Misurazione in linea | Ispezione dimensionale continua |
| Avvolgimento | Realizzazione delle bobine finite |
Per gli acciai per molle ad alta resistenza, si ricorre spesso a più passate di laminazione al fine di ottenere:
- Maggiore stabilità dimensionale
- Riduzione delle tensioni di formatura
- Superficie del filo di qualità superiore
Campi di applicazione dei laminatori Turks Head a quattro rulli
I sistemi di laminazione a quattro rulli trovano largo impiego in tutti i settori che richiedono profili metallici di precisione.
| Settore industriale | Applicazione |
|---|---|
| Automotive | Molle di sospensione, componenti elastici di precisione |
| Macchinari industriali | Molle per carichi gravosi |
| Elettronica | Componenti di contatto di precisione |
| Aerospazio | Profili in leghe speciali |
| Dispositivi medicali | Piccoli componenti di precisione |
Materiali lavorabili:
- Acciaio al carbonio per molle
- Acciaio per molle legato al silicio
- Acciaio inossidabile
- Leghe di nichel
- Leghe di titanio
Soluzione di laminazione Turks Head a quattro rulli CRM
Sky Bluer Environmental Technology Co., Ltd. (CRM) progetta macchinari di laminazione di precisione completamente personalizzati secondo le esigenze del cliente.
| Soluzione CRM | Funzione |
|---|---|
| Laminatore Turks Head a quattro rulli | Formatura di precisione del profilo |
| Sistema di cassette di laminazione | Posizionamento accurato dei rulli |
| Sistema di controllo servo | Regolazione stabile e automatica |
| Sistema di misurazione laser | Controllo qualità in linea |
| Linea di produzione completa | Soluzione chiavi in mano per la fabbricazione |
CRM collabora con i clienti per ottimizzare ogni aspetto produttivo:
- Caratteristiche del materiale grezzo
- Schema di passate di laminazione
- Configurazione dell’impianto
- Requisiti finali del prodotto
Grazie alla combinazione di progettazione meccanica di precisione e tecnologie di controllo intelligenti, CRM supporta i produttori nella realizzazione di filo piatto in acciaio per molle di alta qualità.
Domande frequenti (FAQ)
- Cos’è un laminatore Turks Head a quattro rulli? È una macchina di laminazione di precisione dotata di quattro rulli che controllano la deformazione del filo da più direzioni contemporaneamente.
- Perché la tecnologia a quattro rulli è adatta al filo piatto in acciaio per molle? Garantisce un controllo superiore di spessore, larghezza e profilo, fondamentale per la lavorazione di materiali ad alta resistenza.
- Quali prodotti si possono realizzare con un laminatore Turks Head? È possibile produrre filo piatto, filo rettangolare, filo quadrato e profili speciali di varia geometria.
- Quale livello di accuratezza si raggiunge con la laminazione a quattro rulli? A seconda del materiale e della configurazione dell’impianto, la tolleranza sullo spessore può arrivare a ±0,005–0,02 mm.
- CRM realizza sistemi di laminazione personalizzati? Sì. CRM sviluppa soluzioni su misura basate sul grado di acciaio, le dimensioni del filo, le tolleranze richieste e la capacità produttiva del cliente.
Conclusione
I laminatori Turks Head a quattro rulli rappresentano una soluzione evoluta per tutti i produttori che realizzano filo piatto in acciaio per molle ad alta precisione.
Rispetto ai metodi di laminazione tradizionali, la tecnologia a quattro rulli offre un controllo accurato di spessore, larghezza, geometria del profilo e finitura dei bordi.
Per applicazioni impegnative come molle automobilistiche, componenti industriali e parti meccaniche di precisione, un sistema di laminazione stabile e accurato è indispensabile.
Sky Bluer Environmental Technology Co., Ltd. (CRM) offre soluzioni personalizzate di laminazione Turks Head a quattro rulli, laminatrici di precisione, sistemi di misurazione in linea e linee complete per la produzione di filo piatto.
Grazie alla tecnologia di formatura avanzata e al supporto ingegneristico specializzato, CRM assiste produttori di tutto il mondo nell’aumentare l’efficienza produttiva, mantenere una qualità uniforme e realizzare filo piatto in acciaio per molle affidabile destinato ai settori industriali avanzati.
