Introduzione: la fusione sottovuoto determina la qualità del filo medicale
La differenza fondamentale tra un filo in lega di grado medicale e un filo industriale convenzionale risiede nella purezza del materiale e nell’uniformità della sua struttura interna.
I fili medicali di fascia alta realizzati con materiali come acciaio inossidabile 316LVM, Nitinol, leghe di titanio e leghe cobalto-cromo MP35N richiedono un controllo particolarmente rigoroso della purezza metallurgica e del processo produttivo.
La fusione convenzionale in atmosfera può aumentare il rischio di incorporazione di ossigeno, azoto e altre impurità gassose, oltre alla formazione di inclusioni non metalliche. Questi difetti possono influire negativamente sull’omogeneità strutturale, sulla resistenza a fatica, sulle proprietà meccaniche e sulla lavorabilità del materiale durante le successive operazioni di trafilatura e laminazione.
La fusione sottovuoto rappresenta quindi uno dei processi fondamentali dell’intera catena di produzione del filo medicale e svolge un ruolo determinante nella qualità del materiale di partenza.
Anche le più avanzate apparecchiature di trafilatura e laminazione di precisione dipendono dalla qualità e dall’omogeneità del lingotto utilizzato come materia prima.
Come pagina dedicata alle apparecchiature chiave all’interno del cluster tematico sul filo medicale, questo articolo analizza i principi di funzionamento, le principali tipologie di impianti, i parametri di processo, i vantaggi applicativi e l’integrazione degli impianti di fusione sottovuoto per leghe medicali nelle linee di produzione complete.
Il contenuto è strettamente collegato alla pillar page: “Guida alla produzione del filo medicale: dalla fusione alla produzione di filo piatto di precisione”.
Perché le leghe destinate al filo medicale utilizzano la tecnologia di fusione sottovuoto
Riduzione delle impurità gassose indesiderate
Un ambiente ad alto vuoto contribuisce a ridurre la presenza di gas indesiderati come ossigeno, azoto e idrogeno durante il processo metallurgico.
Ciò permette di diminuire determinati difetti interni e porosità, migliorando la densità e l’omogeneità strutturale del lingotto.
Riduzione delle inclusioni non metalliche
I processi di fusione e raffinazione sottovuoto contribuiscono al controllo di ossidi, solfuri e altre inclusioni non metalliche.
Una minore presenza di inclusioni aiuta a ridurre i microdifetti interni del materiale e può migliorarne il comportamento durante i successivi processi di deformazione e sotto carichi meccanici ciclici.
Uniformità della composizione della lega
Un controllo preciso del processo di fusione consente di migliorare la distribuzione dei diversi elementi di lega e di ridurre i fenomeni di segregazione chimica.
Una composizione più omogenea costituisce una base stabile per ottenere proprietà meccaniche uniformi e garantire una lavorazione più controllata nelle successive fasi di trafilatura, laminazione di precisione e trattamento termico.
Miglioramento della qualità del materiale per applicazioni medicali
Le leghe ad alta purezza e con composizione controllata sono particolarmente importanti per le applicazioni medicali più esigenti.
La riduzione delle impurità e il miglioramento dell’omogeneità strutturale consentono di creare condizioni più favorevoli per soddisfare elevati requisiti di resistenza alla corrosione, proprietà meccaniche, stabilità del processo e, a seconda del materiale e dell’applicazione, biocompatibilità.
Principali tipologie e principi di funzionamento degli impianti di fusione sottovuoto per leghe medicali
Per la produzione di leghe medicali di alta qualità vengono utilizzate principalmente due tecnologie di fusione sottovuoto:
VIM – Vacuum Induction Melting (fusione a induzione sottovuoto)
e
VAR – Vacuum Arc Remelting (rifusione ad arco sottovuoto).
La scelta del processo più adatto dipende dal materiale, dal livello di purezza richiesto, dalle caratteristiche metallurgiche e dall’applicazione finale.
Forno VIM per fusione a induzione sottovuoto
VIM significa Vacuum Induction Melting, ovvero fusione a induzione sottovuoto.
Questo processo utilizza il riscaldamento a induzione elettromagnetica per fondere le materie prime all’interno di una camera chiusa operante in condizioni di vuoto controllato.
Il riscaldamento a induzione consente una distribuzione termica controllata e favorisce la miscelazione dei diversi elementi di lega.
La tecnologia VIM è particolarmente adatta per leghe multicomponente come:
- acciai inossidabili di grado medicale;
- leghe cobalto-cromo;
- leghe a base di nichel;
- diverse leghe speciali per applicazioni medicali.
Tra i principali vantaggi vi sono il controllo della composizione chimica, la buona omogeneità del materiale e l’efficienza del processo.
Forno VAR per rifusione ad arco sottovuoto
VAR significa Vacuum Arc Remelting, ovvero rifusione ad arco sottovuoto.
In questo processo, un elettrodo di lega precedentemente preparato viene rifuso mediante un arco elettrico all’interno di una camera sottovuoto.
Il processo controllato di rifusione e solidificazione consente di migliorare l’omogeneità strutturale del lingotto e di ridurre determinati difetti interni, porosità e inclusioni.
La tecnologia VAR viene ampiamente utilizzata per materiali ad alte prestazioni, comprese determinate leghe di titanio e altre leghe speciali che richiedono un elevato livello di pulizia metallurgica e stabilità strutturale.
Processi tipici di fusione sottovuoto per le principali leghe medicali
Acciaio inossidabile medicale 316LVM / 304V
Per determinate qualità di acciaio inossidabile medicale può essere utilizzato un processo VIM combinato con un controllo preciso della composizione chimica.
Il contenuto di carbonio, zolfo e altri elementi deve essere attentamente controllato in base alle specifiche del materiale.
L’obiettivo è produrre un lingotto pulito e omogeneo che costituisca una materia prima stabile per i successivi processi di trafilatura e laminazione in una linea di produzione di filo piatto in acciaio inossidabile.
Leghe di titanio medicale Grade 2 / Grade 5
Il titanio e le sue leghe richiedono un controllo particolarmente rigoroso dell’atmosfera di processo a causa della loro elevata reattività con determinati gas ad alte temperature.
La tecnologia VAR può essere integrata nel ciclo metallurgico per migliorare l’omogeneità e la qualità strutturale del materiale.
Successivamente, il materiale può essere trasformato mediante trafilatura, trattamento termico e laminazione di precisione per ottenere il filo rettangolare o piatto richiesto.
Per ulteriori informazioni sul processo di formatura successivo, consultare: “Come viene prodotto il filo rettangolare medicale in titanio?”
Lega nichel-titanio Nitinol
La produzione del Nitinol richiede un controllo particolarmente preciso della composizione chimica.
Anche piccole variazioni nel rapporto nichel-titanio possono modificare le temperature di trasformazione e le proprietà funzionali del materiale.
In funzione della qualità richiesta e del ciclo metallurgico selezionato, possono essere utilizzati processi controllati di fusione e rifusione per migliorare l’omogeneità del materiale.
L’obiettivo è creare una base metallurgica stabile per le proprietà di memoria di forma e superelasticità del filo medicale in Nitinol finito.
Leghe cobalto-cromo MP35N / CoCr
Per le leghe medicali cobalto-cromo è particolarmente importante controllare con precisione le percentuali di cobalto, cromo, nichel, molibdeno e altri elementi di lega.
La fusione a induzione sottovuoto può essere utilizzata per migliorare il controllo della composizione e l’omogeneità della lega.
Un materiale di partenza pulito e omogeneo facilita i successivi processi di trafilatura, laminazione di precisione e trattamento termico necessari per ottenere le proprietà meccaniche richieste.
Principali parametri tecnici degli impianti di fusione sottovuoto di grado medicale
I parametri specifici dell’impianto devono essere determinati in funzione della lega, della capacità del forno, del ciclo metallurgico e dei requisiti del prodotto finale.
I principali parametri di controllo comprendono:
- Livello di vuoto: sistema ad alto vuoto configurato in base ai requisiti metallurgici specifici della lega.
- Precisione del controllo della temperatura: regolazione precisa della temperatura per ottenere un processo di fusione uniforme e ripetibile.
- Omogeneità del lingotto: ottimizzazione della composizione chimica e della struttura interna per ridurre segregazioni, porosità e altri difetti.
- Materiali applicabili: acciai inossidabili medicali, leghe di titanio, Nitinol, leghe cobalto-cromo e altre leghe speciali.
- Integrazione produttiva: possibilità di collegamento con successive apparecchiature di trafilatura, trattamento termico, laminazione di precisione, misurazione dimensionale e avvolgimento.
Difetti comuni di fusione e soluzioni di ottimizzazione
Segregazione degli elementi di lega
Possibili cause:
Riscaldamento non uniforme, miscelazione insufficiente o parametri di fusione non ottimizzati.
Soluzione:
Ottimizzare i parametri di riscaldamento a induzione, i tempi di mantenimento e le condizioni di omogeneizzazione per ottenere una distribuzione più uniforme degli elementi di lega.
Porosità e inclusioni interne
Possibili cause:
Degasaggio insufficiente, condizioni di vuoto inadeguate o contaminazione durante il processo di fusione.
Soluzione:
Ottimizzare il livello di vuoto, il tempo di degasaggio, la preparazione delle materie prime e il controllo del processo all’interno della camera di fusione.
Ossidazione superficiale del lingotto
Possibili cause:
Ingresso di aria, insufficiente tenuta della camera sottovuoto o controllo inadeguato dell’atmosfera.
Soluzione:
Utilizzare una camera sottovuoto adeguatamente sigillata, effettuare controlli periodici della tenuta e integrare un sistema di monitoraggio continuo del livello di vuoto.
FAQ sulla fusione sottovuoto delle leghe medicali
D1: Qual è la differenza tra la fusione sottovuoto per leghe medicali e la fusione sottovuoto industriale convenzionale?
R: Le applicazioni medicali ad alte prestazioni richiedono generalmente un controllo particolarmente rigoroso della composizione chimica, delle impurità, delle inclusioni, dell’omogeneità strutturale e della stabilità del processo.
La configurazione dell’impianto e i parametri di fusione devono quindi essere definiti in funzione della specifica lega e dei requisiti del prodotto finale.
D2: Tutte le leghe per filo medicale richiedono una combinazione VIM + VAR?
R: No. Il ciclo di fusione appropriato dipende dal materiale, dalle specifiche, dal livello di purezza richiesto e dalle proprietà finali desiderate.
Per alcune leghe può essere sufficiente un processo VIM, mentre altri materiali possono richiedere ulteriori fasi di rifusione o raffinazione.
D3: In che modo la fusione sottovuoto influenza la precisione finale del filo medicale?
R: Un materiale di partenza omogeneo e con una bassa densità di difetti crea condizioni più stabili per le successive operazioni di deformazione.
Ciò contribuisce a ridurre problemi come cricche, deformazioni irregolari e variazioni dimensionali durante la trafilatura e la laminazione di precisione.
La qualità metallurgica del materiale di partenza rappresenta quindi una base importante per la produzione stabile di fili medicali con tolleranze dimensionali estremamente ristrette.
Vedere anche: “Come ottenere una tolleranza di ±0,002 mm nella produzione di filo rettangolare medicale”.
D4: Gli impianti di fusione sottovuoto possono essere integrati con le linee di trafilatura e laminazione?
R: Sì. Il processo di fusione può essere integrato in una soluzione completa che comprende preparazione del materiale, trafilatura, trattamento termico, laminazione di precisione, misurazione dimensionale online e avvolgimento.
La configurazione finale della linea viene definita in funzione del materiale, delle dimensioni finali e della capacità produttiva richiesta.
D5: In che modo la fusione sottovuoto può migliorare la resa produttiva?
R: Un materiale di partenza più omogeneo e con un minor numero di difetti interni può ridurre determinati problemi durante le successive fasi di trafilatura e laminazione.
Ciò può contribuire a diminuire gli scarti e le perdite di materiale. Il miglioramento effettivo della resa dipende tuttavia dalla lega, dalla qualità delle materie prime, dalla configurazione del processo e dai requisiti del prodotto finale.
Impianti di fusione sottovuoto consigliati e linea di produzione completa chiavi in mano
Principali apparecchiature consigliate:
Forno VIM per fusione a induzione sottovuoto di leghe medicali, forno VAR per rifusione ad arco sottovuoto e linea di produzione completa chiavi in mano dalla preparazione della lega alla laminazione di precisione.
Gli impianti di fusione sottovuoto per leghe medicali possono essere configurati in funzione delle caratteristiche metallurgiche dei diversi materiali, con particolare attenzione al livello di vuoto, al controllo della temperatura, alla composizione chimica e alla stabilità del processo.

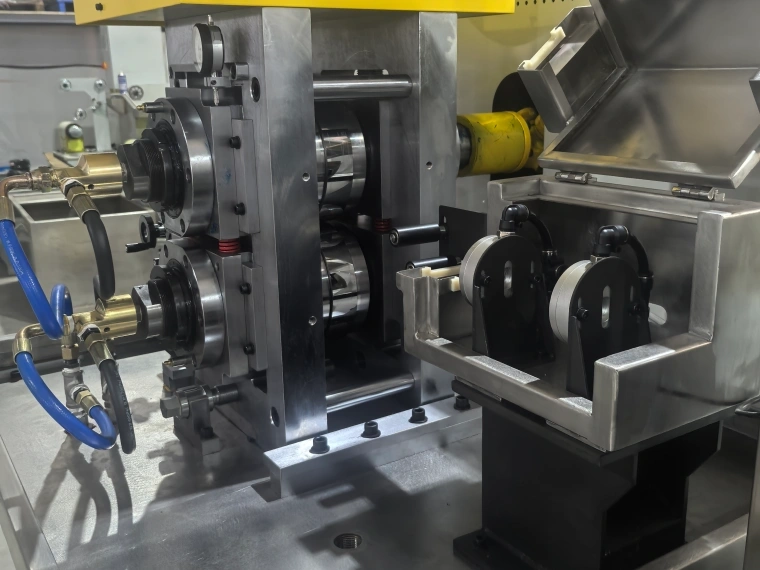

In combinazione con una macchina per trafilatura (Wire Drawing Machine) e un laminatoio di precisione (Precision Rolling Mill), è possibile realizzare una soluzione integrata per la produzione di filo medicale, dalla preparazione del materiale fino al filo di precisione finito.
Sky Bluer Environmental Technology Co., Ltd. offre soluzioni personalizzate per la produzione di filo medicale che integrano preparazione del materiale, trafilatura, trattamento termico, laminazione di precisione, misurazione dimensionale online e avvolgimento, supportando i produttori nella realizzazione di linee professionali per fili piatti e rettangolari in leghe medicali.
