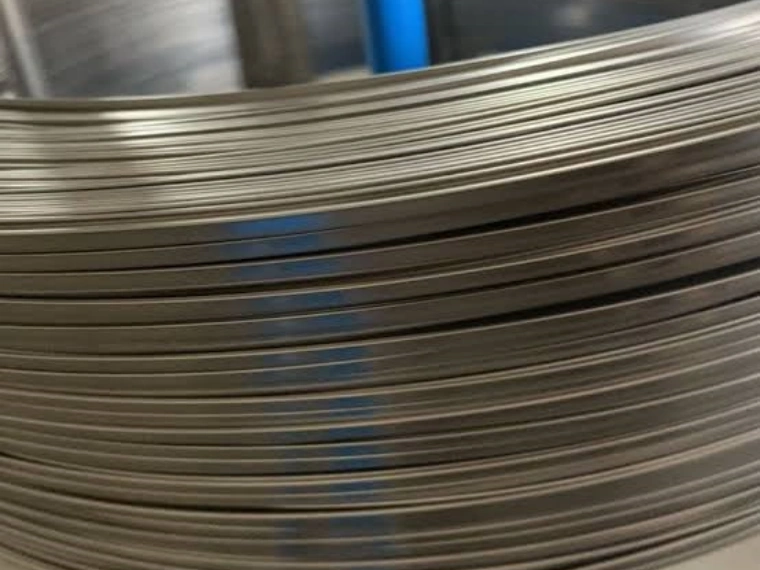

Introduzione: la tolleranza di ultra-precisione è un requisito fondamentale per il filo medicale di fascia alta
Il filo rettangolare e il filo piatto medicale di alta qualità destinati ad applicazioni impiantabili sono soggetti a requisiti estremamente rigorosi in termini di tolleranze dimensionali. La precisione di assemblaggio, la stabilità meccanica e la durata di dispositivi medicali come stent vascolari, fili ortodontici e sistemi di fissazione ortopedica dipendono direttamente dall’elevata uniformità dimensionale del filo medicale.
Mentre per i fili medicali convenzionali sono comunemente richieste tolleranze nell’ordine di ±0,005 mm, i dispositivi medicali di alta precisione possono richiedere tolleranze controllate entro ±0,002 mm. In alcune applicazioni di ultra-precisione può essere necessaria persino una produzione in serie stabile con tolleranze fino a ±0,001 mm.
Molte linee di produzione tradizionali non riescono a mantenere stabilmente queste tolleranze estremamente ristrette nel lungo periodo a causa di fattori quali insufficiente rigidità delle apparecchiature, deriva termica, fluttuazioni della tensione del filo e parametri di processo non ottimizzati.
Basandosi su oltre 20 anni di esperienza nella tecnologia di laminazione di precisione, Sky Bluer ha sviluppato un sistema completo per il controllo di tolleranze di ultra-precisione fino a ±0,002 mm, comprendente ottimizzazione delle apparecchiature, configurazione del processo, controllo dell’ambiente produttivo e sistemi intelligenti di misurazione e calibrazione.
Questo articolo analizza i principali aspetti tecnici della produzione di filo medicale di ultra-precisione e si collega alla pagina pillar: Guida alla produzione del filo medicale: dalla fusione alla produzione di filo piatto di precisione.
Perché una tolleranza di ±0,002 mm è importante per il filo medicale di fascia alta
Garantire un assemblaggio preciso dei dispositivi medicali
I dispositivi medicali di precisione presentano spesso strutture miniaturizzate che richiedono un’elevata accuratezza di assemblaggio.
Una deviazione dimensionale eccessiva del filo può causare problemi di assemblaggio, accoppiamenti non corretti o inceppamenti dei componenti, compromettendo il funzionamento del dispositivo medicale finale.
Stabilizzare le prestazioni a fatica meccanica
Uno spessore non uniforme del filo può determinare una distribuzione irregolare delle tensioni interne.
Questo fenomeno può creare concentrazioni locali di sollecitazioni che, durante carichi meccanici ciclici prolungati, possono ridurre la resistenza a fatica del filo.
Per i componenti medicali impiantabili, un’elevata uniformità dimensionale rappresenta quindi un requisito particolarmente importante.
Soddisfare gli elevati requisiti dell’industria medicale
La produzione di componenti medicali di precisione richiede un rigoroso controllo della stabilità dimensionale, della ripetibilità del processo e della qualità produttiva.
Una tolleranza stabile di ±0,002 mm può quindi rappresentare un importante requisito tecnico per determinate applicazioni medicali di fascia alta.
Principali fattori che influenzano le deviazioni di tolleranza del filo medicale
Sulla base dell’esperienza ingegneristica e produttiva, è possibile identificare cinque fattori principali che possono causare variazioni dimensionali durante la produzione in serie:
- Rigidità insufficiente dell’apparecchiatura: il telaio di un laminatoio convenzionale può subire microdeformazioni sotto la forza di laminazione, causando variazioni della luce tra i rulli.
- Deriva termica: durante il funzionamento continuo, la temperatura dei rulli, dei cuscinetti e del telaio aumenta, provocando dilatazioni termiche che possono influenzare la precisione dimensionale.
- Fluttuazioni della tensione del filo: una tensione instabile in ingresso o in uscita può provocare variazioni dello spessore e deformazioni non uniformi.
- Parametri di processo non corretti: una distribuzione inadeguata della riduzione tra le diverse passate può aumentare il ritorno elastico e generare deviazioni dimensionali.
- Assenza di calibrazione in tempo reale: senza un sistema dinamico di misurazione e correzione, le piccole deviazioni non possono essere compensate tempestivamente durante la produzione.
Soluzione tecnica completa per mantenere stabilmente una tolleranza di ±0,002 mm
Sky Bluer combina apparecchiature ad alta precisione, parametri di laminazione personalizzati, controllo dell’ambiente produttivo e sistemi intelligenti di misurazione per creare un sistema di controllo a circuito chiuso.
L’obiettivo è garantire una produzione in serie stabile di fili medicali rettangolari e piatti con tolleranze dimensionali estremamente ristrette.

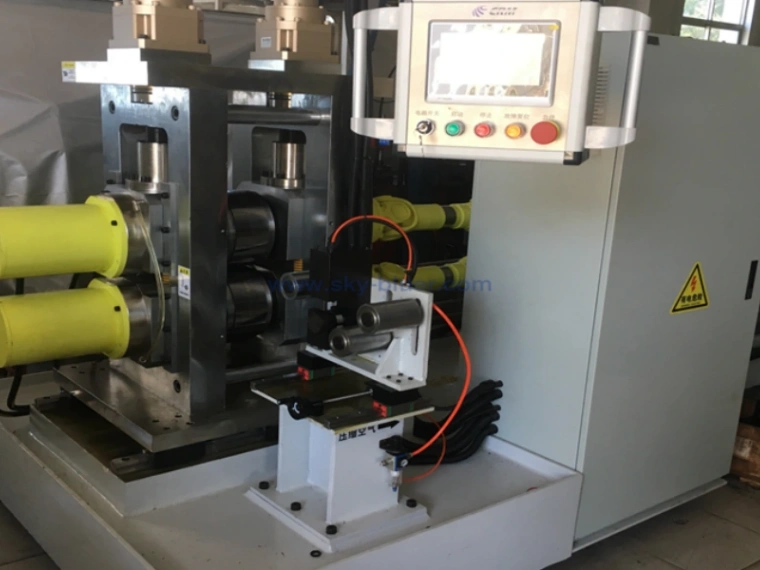

Laminatoio ad alta rigidità come base meccanica
Un telaio integrato ad alta rigidità consente di ridurre al minimo le microdeformazioni generate dalle forze di laminazione.
In combinazione con rulli in carburo di tungsteno ad alta precisione, cuscinetti di precisione e componenti meccanici progettati per ridurre al minimo i giochi, il sistema fornisce una base stabile per la laminazione di ultra-precisione.
Per maggiori informazioni sulle apparecchiature di laminazione, consultare: Laminazione di precisione del filo piatto medicale: processo e apparecchiature.
Sistema di compensazione termica in tempo reale
Sensori di temperatura ad alta sensibilità possono monitorare continuamente la temperatura dei rulli, dei cuscinetti e del telaio della macchina.
Il sistema di controllo analizza le variazioni termiche e può compensare dinamicamente i relativi parametri di processo.
In questo modo è possibile ridurre la deriva dimensionale causata dall’aumento della temperatura durante il funzionamento continuo.
Tecnologia di controllo servo a tensione costante
La linea di produzione può essere equipaggiata con un sistema servo a circuito chiuso per mantenere stabile la tensione del filo.
Il controllo preciso della tensione in ingresso e in uscita contribuisce a ridurre le variazioni dimensionali e a prevenire fluttuazioni dello spessore, difetti dei bordi e problemi di planarità.
La stabilità della tensione è particolarmente importante nella produzione di fili medicali rettangolari e piatti di piccole dimensioni.
Processo personalizzato di laminazione multi-passaggio a microdeformazione
I parametri di laminazione vengono personalizzati in base alle caratteristiche dei diversi materiali medicali, tra cui acciaio inossidabile, leghe di titanio, Nitinol e leghe cobalto-cromo.
Una strategia di laminazione progressiva con una riduzione limitata per ogni passata consente di controllare meglio il ritorno elastico, le tensioni interne e le variazioni dimensionali.
Questo approccio contribuisce a migliorare la stabilità dimensionale del filo finito.
Misurazione laser online e calibrazione a circuito chiuso
Un sistema laser di misurazione ad alta precisione può essere integrato nella linea per monitorare continuamente parametri fondamentali come spessore, larghezza e planarità del filo.
I dati rilevati vengono trasmessi al sistema di controllo. Quando viene identificata una deviazione, i relativi parametri di laminazione possono essere regolati automaticamente.
Si crea così un ciclo dinamico:
Misurazione → Analisi dei dati → Feedback → Correzione del processo → Nuova misurazione
Questo sistema di controllo a circuito chiuso rappresenta una delle tecnologie fondamentali per mantenere un’elevata stabilità dimensionale nella produzione continua.
Ambiente produttivo a temperatura controllata
Oltre alla precisione delle apparecchiature, anche l’ambiente di produzione svolge un ruolo importante.
Il controllo della temperatura e dell’umidità aiuta a ridurre l’influenza delle variazioni ambientali sui componenti meccanici, sui sistemi di misurazione e sul comportamento del materiale.
Per applicazioni particolarmente esigenti può essere previsto anche un ambiente produttivo con controllo delle particelle.
Parametri di controllo dell’ultra-precisione in funzione del materiale
Filo in acciaio inossidabile 316LVM / 304V
Configurazione tipica:
- 6–8 passate di laminazione
- tensione del filo controllata
- monitoraggio e compensazione della temperatura
- tolleranza target fino a ±0,002 mm
Filo rettangolare in titanio Grade 2 / Grade 5
Configurazione tipica:
- 8–10 passate di laminazione
- bassa deformazione per passata
- velocità di laminazione controllata
- controllo servo della tensione
- tolleranza target fino a ±0,002 mm
Filo in lega a memoria di forma Nitinol
A causa delle sue particolari caratteristiche meccaniche, il Nitinol richiede una strategia di lavorazione specifica.
Possono essere utilizzate più di dieci passate di laminazione fine con deformazioni molto ridotte per controllare il ritorno elastico e migliorare la stabilità dimensionale.
Filo in lega MP35N / CoCr
Per le leghe di cobalto ad alta resistenza può essere necessaria una combinazione di laminazione ad alta rigidità, controllo preciso della pressione e della luce tra i rulli e trattamenti termici intermedi.
Questo permette di combinare elevate proprietà meccaniche con tolleranze dimensionali molto ristrette.
Per maggiori informazioni sui processi produttivi specifici per materiale, consultare:
Come viene prodotto il filo piatto medicale in acciaio inossidabile: processo, apparecchiature e applicazioni
e
Come viene prodotto il filo rettangolare medicale in titanio?
Difetti di tolleranza comuni e metodi di correzione
Tolleranza eccessiva dello spessore
Possibili cause:
Variazioni della luce tra i rulli, deriva termica o tensione instabile del filo.
Correzione:
Attivare la compensazione termica, calibrare il sistema servo di tensionamento e regolare con precisione la luce tra i rulli.
Deviazione della larghezza e bordi irregolari
Possibili cause:
Pressione asimmetrica dei rulli, allineamento non corretto o distribuzione inadeguata della deformazione tra le passate.
Correzione:
Ottimizzare la sequenza di laminazione, controllare il parallelismo dei rulli e regolare la distribuzione della riduzione.
Incoerenza dimensionale tra diversi lotti
Possibili cause:
Modifiche manuali dei parametri non registrate, usura dei componenti o assenza di compensazione.
Correzione:
Utilizzare sistemi automatici di memorizzazione delle ricette e dei parametri, associati al monitoraggio sistematico dell’usura.
FAQ sulla produzione con tolleranza di ultra-precisione di ±0,002 mm
D1: Un laminatoio convenzionale può raggiungere una tolleranza di ±0,002 mm?
R: Un laminatoio convenzionale privo di una struttura ad alta rigidità, controllo preciso della tensione, gestione termica e misurazione online avrà generalmente difficoltà a mantenere stabilmente una tolleranza di ±0,002 mm durante la produzione in serie.
Per i fili medicali ad alta precisione è quindi necessaria una configurazione specifica della macchina e del processo.
D2: Come si può mantenere una tolleranza stabile durante la produzione continua?
R: È necessario combinare diversi elementi: struttura di laminazione ad alta rigidità, tensione stabile del filo, controllo termico, regolazione precisa della luce tra i rulli, misurazione online e controllo a circuito chiuso.
D3: Qual è la tolleranza minima che può raggiungere la vostra apparecchiatura?
R: In funzione del materiale, delle dimensioni del filo, del grado di deformazione e della configurazione del processo, una linea può essere progettata per raggiungere una tolleranza target stabile di ±0,002 mm.
Per applicazioni speciali di ultra-precisione possono essere sviluppate soluzioni personalizzate per requisiti di tolleranza ancora più restrittivi.
D4: La produzione di ultra-precisione riduce la velocità produttiva?
R: Requisiti di precisione più elevati richiedono un controllo più rigoroso del processo. Tuttavia, attraverso l’ottimizzazione delle passate, il controllo servo, la misurazione online e l’automazione è possibile ottenere un buon equilibrio tra precisione dimensionale e produttività.
D5: Fornite soluzioni personalizzate per il controllo delle tolleranze di fili medicali speciali?
R: Sì. Sky Bluer può personalizzare la configurazione del laminatoio, la sequenza delle passate, il controllo della tensione, i sistemi di misurazione e i parametri produttivi in funzione del materiale, delle dimensioni finali e dei requisiti di tolleranza del cliente.
Apparecchiature e soluzioni consigliate per la produzione di ultra-precisione
Apparecchiature principali consigliate:
Laminatoio multi-stand di ultra-precisione Sky Bluer, laminatoio di micro-precisione e sistema intelligente di misurazione dimensionale online.
Questi sistemi di laminazione di precisione sono progettati per soddisfare le elevate esigenze di produzione di fili medicali rettangolari e piatti e possono integrare avanzate funzioni di misurazione, controllo e calibrazione.
Possono essere combinati con apparecchiature di fusione sotto vuoto (Vacuum Melting Equipment) e macchine per trafilatura (Wire Drawing Machine) per realizzare una linea completa di produzione di fili medicali di ultra-precisione.
Sky Bluer Environmental Technology Co., Ltd. fornisce soluzioni personalizzate che coprono la preparazione del filo, la trafilatura, la laminazione di precisione, la misurazione dimensionale online e l’avvolgimento, aiutando i produttori a realizzare in modo stabile fili medicali rettangolari e piatti ad alto valore aggiunto con tolleranze dimensionali estremamente ristrette.
