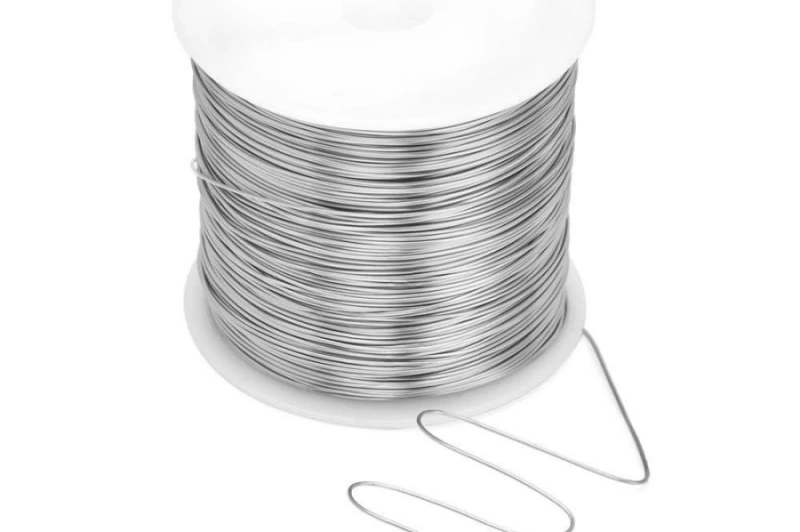

Introduzione al filo rettangolare in titanio medicale
Il filo rettangolare in lega di titanio per uso medicale è un materiale profilato fondamentale per dispositivi medici di fascia alta utilizzati in ortopedia, odontoiatria e chirurgia mini-invasiva. Rispetto al filo in acciaio inossidabile, il filo in lega di titanio presenta una densità inferiore, un’eccellente biocompatibilità, proprietà non magnetiche e un modulo elastico più vicino a quello dell’osso umano, caratteristiche che lo rendono particolarmente adatto alle applicazioni medicali più esigenti.
Il titanio puro Grade 2 e la lega di titanio Grade 5 Ti-6Al-4V ELI sono due dei principali materiali a base di titanio utilizzati nel settore medicale. Tuttavia, le leghe di titanio presentano un’elevata reattività chimica, si ossidano facilmente, hanno una duttilità limitata a temperatura ambiente e sono difficili da formare mediante laminazione. Per questo motivo, le linee convenzionali per la produzione di filo difficilmente riescono a produrre filo rettangolare in titanio medicale ad alta precisione con una qualità superficiale accuratamente controllata.
Sky Bluer è specializzata nello sviluppo di soluzioni di produzione personalizzate per fili profilati e fili sagomati in titanio per applicazioni medicali, affrontando le principali difficoltà tecniche della lavorazione del titanio, tra cui ossidazione, formazione di cricche e instabilità del profilo durante la deformazione.
Questo articolo presenta in modo sistematico l’intero processo produttivo, le principali attrezzature, le tecnologie chiave di controllo e le applicazioni del filo rettangolare in titanio medicale, collegandosi al sistema completo descritto nella nostra pillar page: Medical Wire Manufacturing Guide: From Melting to Precision Flat Wire Production.
Caratteristiche dei materiali medicali in titanio Grade 2 e Grade 5
Titanio puro Grade 2 (ASTM F67)
Il titanio Grade 2 è caratterizzato da elevata purezza, eccellente biocompatibilità, buona duttilità e buone proprietà di formatura.
È adatto, tra le altre, alle seguenti applicazioni:
- Fili per sistemi di fissaggio medicale
- Componenti ausiliari per applicazioni dentali
- Componenti impiantabili soggetti a carichi relativamente ridotti
Queste applicazioni richiedono un controllo rigoroso della finitura superficiale, della precisione dimensionale e dell’uniformità del materiale.
Lega di titanio Grade 5 Ti-6Al-4V ELI (ASTM F136)
Ti-6Al-4V ELI è una lega di titanio con un contenuto estremamente basso di elementi interstiziali. Offre elevata resistenza meccanica, eccellente resistenza alla fatica e proprietà meccaniche stabili.
È uno dei materiali preferiti per impianti ortopedici sottoposti a carichi elevati e per componenti chirurgici di precisione.
La sua lavorazione richiede pertanto un’elevata stabilità e ripetibilità del processo di laminazione e formatura.
Processo completo di produzione del filo rettangolare in titanio medicale
Il titanio e le sue leghe presentano un’elevata affinità con l’ossigeno alle alte temperature. È quindi necessario controllare attentamente l’atmosfera, la temperatura e il grado di deformazione durante l’intero processo produttivo.
Il processo completo comprende la fusione e purificazione sotto vuoto, la forgiatura del lingotto, la trafilatura fine, la ricottura sotto vuoto in più fasi, la laminazione di precisione del profilo rettangolare e il trattamento superficiale finale.
Flusso di processo:
Controllo della materia prima in titanio
→ Rifusione ad arco sotto vuoto (VAR)
→ Forgiatura del lingotto e affinamento del grano
→ Trafilatura fine
→ Ricottura sotto vuoto in più fasi
→ Laminazione di precisione del profilo rettangolare
→ Passivazione e lucidatura superficiale
→ Controllo di precisione e confezionamento
Rifusione e purificazione sotto vuoto
Durante alcune fasi della lavorazione, il titanio può assorbire facilmente ossigeno, azoto e altre impurità.
L’utilizzo di impianti di fusione sotto vuoto e della tecnologia di rifusione ad arco sotto vuoto (VAR – Vacuum Arc Remelting) consente di migliorare la purezza, l’omogeneità e il controllo della composizione della lega.
Un controllo accurato delle impurità e della composizione chimica contribuisce inoltre a ridurre il rischio di fragilità e di difetti prematuri nel filo finito.
Trafilatura fine a bassa deformazione
Le leghe di titanio presentano una capacità di deformazione a freddo limitata, soprattutto quando la riduzione della sezione per ogni passaggio non viene controllata correttamente.
La macchina per trafilatura del filo utilizza quindi un’alimentazione uniforme e un processo di trafilatura multi-passaggio con riduzioni controllate.
Questo metodo permette di:
- Ridurre il rischio di rottura del filo
- Limitare graffi e difetti superficiali
- Controllare l’incrudimento del materiale
- Produrre filo tondo di alta qualità per la successiva laminazione rettangolare
Ricottura sotto vuoto in più fasi
Durante la trafilatura, il filo di titanio subisce incrudimento e accumula tensioni interne.
La ricottura sotto vuoto eseguita tra determinate fasi di deformazione consente di ridurre le tensioni interne e ripristinare la duttilità necessaria per le successive operazioni di formatura.
Allo stesso tempo, un’atmosfera sotto vuoto o adeguatamente controllata aiuta a limitare l’ossidazione superficiale e le variazioni di colore che possono verificarsi durante un trattamento termico in presenza di aria.
Laminazione di precisione dei profili speciali – processo chiave
A differenza di un semplice filo piatto, il filo rettangolare in titanio richiede un controllo preciso della larghezza, dello spessore, del raggio degli spigoli, della planarità delle superfici laterali e della simmetria complessiva della sezione.

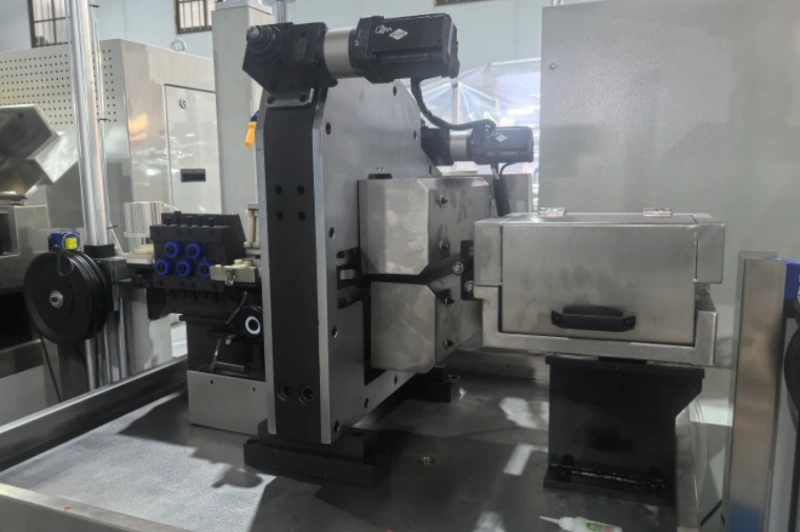

Il laminatoio di precisione per fili profilati, personalizzato in funzione delle specifiche del prodotto, utilizza una tecnologia di formatura multi-passaggio per trasformare progressivamente il filo nella sezione rettangolare richiesta.
I principali parametri da controllare comprendono:
- Larghezza
- Spessore
- Raggio degli spigoli
- Simmetria della sezione
- Planarità delle superfici laterali
- Rettilineità longitudinale
- Qualità superficiale
Per ulteriori dettagli tecnici su questa fase, consultare: Precision Rolling for Medical Flat Wire: Process and Equipment.
Trattamento superficiale e passivazione per applicazioni medicali
Dopo la laminazione, il filo rettangolare in titanio può essere sottoposto a specifici processi di pulizia, passivazione e lucidatura ultrafine in funzione dei requisiti dell’applicazione finale.
Questi trattamenti consentono di ottenere una superficie pulita e uniforme e favoriscono la formazione di uno strato stabile di ossido di titanio.
Il processo di trattamento superficiale deve essere selezionato in funzione del grado di titanio, dell’applicazione medicale prevista e delle norme applicabili al prodotto finale.
Principali difficoltà tecniche e relative soluzioni
Ossidazione del titanio ad alta temperatura
Soluzione: utilizzare atmosfere controllate o processi sotto vuoto durante le fasi di trattamento termico quando necessario, riducendo al minimo l’esposizione del titanio riscaldato all’aria.
Questo aiuta a limitare l’ossidazione, la contaminazione superficiale e le variazioni di colore indesiderate.
Duttilità limitata e rischio di cricche durante la formatura
Soluzione: ottimizzare la riduzione per ogni passaggio e combinare una laminazione multi-passaggio a micro-deformazione con adeguati trattamenti intermedi di ricottura.
In questo modo è possibile bilanciare meglio la forza di deformazione con la duttilità disponibile del materiale e ridurre significativamente il rischio di formazione di cricche.
Asimmetria della sezione rettangolare e difetti degli spigoli
Soluzione: utilizzare rulli profilati personalizzati insieme a sistemi di misurazione e regolazione dimensionale in tempo reale.
Questa configurazione consente di ottenere una sezione rettangolare regolare e di migliorare la costanza degli spigoli e delle superfici laterali.
Controllo delle tolleranze di ultra-precisione
Grazie a un laminatoio ad alta rigidità, rulli realizzati con elevata precisione e sistemi intelligenti di misurazione e compensazione, una linea opportunamente configurata può essere progettata per lavorare con tolleranze dimensionali estremamente ristrette.
Per applicazioni che richiedono tolleranze fino a ±0,002 mm, la configurazione definitiva della linea deve essere determinata in base al materiale, alle dimensioni del prodotto, al rapporto larghezza/spessore, alla velocità di produzione e al sistema di misurazione utilizzato.
Per maggiori dettagli, consultare: How to Achieve ±0.002 mm Tolerance in Medical Rectangular Wire Manufacturing.
Applicazioni medicali del filo rettangolare in titanio
Filo rettangolare in titanio puro Grade 2
Le applicazioni possono includere:
- Componenti per ortodonzia
- Elementi per sistemi di fissaggio medicale
- Fili di collegamento per strumenti mini-invasivi
- Componenti medicali profilati sottoposti a carichi ridotti
Filo rettangolare in lega di titanio Grade 5
Le applicazioni possono includere:
- Componenti per sistemi di fissaggio ortopedico
- Componenti per sistemi di correzione spinale
- Componenti chirurgici di precisione ad alta resistenza
- Parti profilate di precisione per dispositivi medicali
FAQ sulla produzione del filo rettangolare in titanio medicale
D1: Perché il filo medicale in titanio è più difficile da produrre rispetto al filo in acciaio inossidabile?
R: Il titanio presenta un’elevata reattività chimica e una forte affinità con l’ossigeno alle alte temperature. Inoltre, le sue caratteristiche di deformazione a freddo sono diverse da quelle di molti acciai inossidabili. È quindi necessario controllare con precisione temperatura, atmosfera, grado di deformazione e trattamento termico.
D2: Qual è la chiave per produrre filo rettangolare in titanio di alta qualità?
R: I principali fattori comprendono materie prime accuratamente controllate, un’adeguata protezione contro l’ossidazione, deformazione multi-passaggio con piccole riduzioni, processi di ricottura opportunamente abbinati e rulli profilati ad alta precisione.
D3: Le vostre attrezzature possono produrre fili di titanio con profili personalizzati?
R: Sì. Possiamo sviluppare soluzioni di laminazione per sezioni rettangolari, trapezoidali e altri profili speciali in base ai disegni, alle dimensioni, alle tolleranze e ai requisiti produttivi del cliente.
D4: Il filo di titanio finito necessita di uno speciale trattamento anticorrosione?
R: A seconda dell’applicazione, possono essere utilizzati processi professionali di pulizia, passivazione e lucidatura per ottenere una superficie pulita, controllata e stabile. I requisiti specifici devono essere definiti in base all’applicazione medicale e alle relative normative.
D5: Quale livello di precisione può raggiungere una linea di produzione di filo rettangolare in titanio?
R: Per determinate specifiche di prodotto e con una configurazione adeguata, il sistema può essere progettato per raggiungere tolleranze dimensionali fino a ±0,002 mm e una rettilineità fino a ≤0,3 mm/m. La precisione effettivamente raggiungibile dipende dal grado di titanio, dalle dimensioni in ingresso e in uscita, dal grado di riduzione, dalla velocità di produzione e dal sistema di misurazione.
Attrezzature consigliate e linea chiavi in mano per la produzione di filo in titanio
Le principali attrezzature consigliate comprendono:
- Linea di produzione per filo rettangolare in titanio Grade 2 / Grade 5
- Laminatoio di precisione per fili a profilo speciale
- Macchina per trafilatura del filo
- Sistema di ricottura sotto vuoto
- Impianto di fusione e rifusione sotto vuoto
- Sistema di misurazione dimensionale in linea
- Sistema di avvolgimento di precisione
La soluzione chiavi in mano di Sky Bluer Environmental Technology Co., Ltd. per la produzione di filo medicale in titanio è progettata per affrontare le principali difficoltà della lavorazione di questi materiali, tra cui ossidazione, formazione di cricche, stabilità dimensionale e precisione del profilo.
Attraverso l’integrazione di trafilatura, trattamento termico, laminazione di precisione, misurazione in linea e avvolgimento di precisione, possiamo sviluppare linee di produzione personalizzate in base al grado di titanio, alle dimensioni finali, alle tolleranze e ai requisiti specifici di produzione.
Contattate il nostro team di ingegneri per ricevere una soluzione personalizzata e un’offerta per la vostra linea di produzione di filo rettangolare in titanio medicale!
