Introduzione

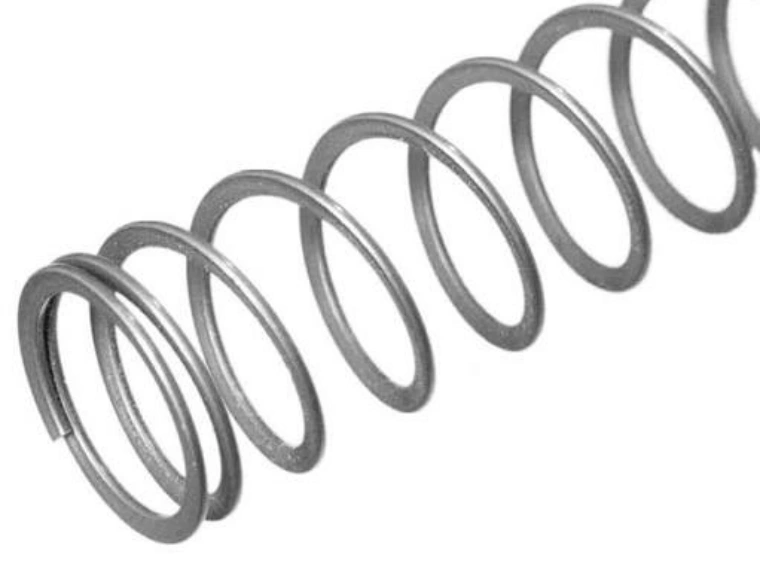

Il filo piatto in acciaio per molle temprabile trova largo impiego nella realizzazione di molle automobilistiche, componenti a molla industriali, parti meccaniche e assemblaggi di precisione, applicazioni che richiedono elevata resistenza e resistenza alla fatica.
Materiali come SAE1095, SAE9254, 60Si2Mn, 50CrV4 e SUP10 garantiscono eccellenti prestazioni meccaniche dopo il trattamento termico. Tuttavia, questi materiali ad alta resistenza presentano sfide significative durante la produzione del filo piatto.
Durante la laminazione, piccole variazioni di spessore, larghezza, finitura dei bordi o qualità superficiale possono influenzare le prestazioni finali della molla.
Per questo motivo, il controllo qualità non è solo una fase di ispezione finale, ma un elemento integrato dell’intero processo di laminazione. Una linea moderna di produzione di filo piatto in acciaio per molle integra:
- Tecnologia di laminazione di precisione
- Sistemi di misurazione in linea
- Monitoraggio di processo
- Regolazione automatica
- Ispezione qualità finale
Grazie a metodi avanzati di controllo qualità, i produttori ottengono dimensioni stabili, riducono gli sprechi di materiale e garantiscono prestazioni uniformi del prodotto.
Sky Bluer Environmental Technology Co., Ltd. (CRM) offre soluzioni di laminazione di precisione con sistemi integrati di misurazione e controllo per la produzione di filo piatto in acciaio per molle ad alte prestazioni.
Perché il controllo qualità è fondamentale per il filo piatto in acciaio per molle
I componenti a molla operano solitamente in condizioni di carico ciclico ripetuto. Anche difetti minori possono trasformarsi in punti di rottura potenziali durante il funzionamento a lungo termine.
I principali requisiti qualitativi e il loro impatto sul prodotto finale sono riportati di seguito:
| Fattore qualitativo | Influenza sul prodotto finale |
|---|---|
| Accuratezza dello spessore | Determina la forza elastica della molla e le prestazioni di assemblaggio |
| Accuratezza della larghezza | Influisce sull’uniformità del prodotto |
| Qualità superficiale | Condiziona la durabilità alla fatica |
| Finitura dei bordi | Previene l’innesco di cricche |
| Rettilineità | Migliora le lavorazioni successive |
Per gli acciai per molle ad alta resistenza, mantenere una qualità stabile durante la produzione continua è più importante del semplice raggiungimento occasionale delle dimensioni target.
Controllo dell’accuratezza dimensionale durante la laminazione
L’accuratezza dimensionale è uno dei fattori più rilevanti nella produzione di filo piatto. Durante la laminazione è necessario controllare:
- Spessore
- Larghezza
- Forma del profilo
- Rettilineità
Requisiti di precisione tipici del settore:
| Parametro | Requisito tipico |
|---|---|
| Tolleranza spessore | ±0,005–0,02 mm |
| Tolleranza larghezza | ±0,01–0,05 mm |
| Rettilineità | ≤3/1000 mm |
| Rugosità superficiale | Ra 0,4–0,8 μm |
Per soddisfare questi standard, i sistemi di laminazione di precisione adottano:
- Strutture di laminazione ad elevata rigidità
- Regolazione precisa dei rulli
- Azionamenti servo stabili
- Programmi di riduzione controllata
Sistema di misurazione laser in linea
La tradizionale ispezione manuale prevede solo controlli a campione dopo la produzione, un metodo insufficiente per il filo piatto in acciaio per molle di precisione. I sistemi di misurazione laser in linea garantiscono un monitoraggio continuo durante la lavorazione.
Il sistema è in grado di rilevare:
- Spessore del filo
- Larghezza del filo
- Dimensioni del profilo
- Deviazioni del prodotto
I principali vantaggi sono:
Monitoraggio qualità in tempo reale
Il sistema rileva istantaneamente le variazioni dimensionali durante la laminazione, permettendo agli operatori di intervenire rapidamente.
Controllo di processo ad anello chiuso
I dati di misurazione vengono integrati nel sistema di controllo per regolare automaticamente:
- Intervallo tra i rulli
- Pressione di laminazione
- Parametri di produzione
Riduzione degli sprechi di materiale
La rilevazione tempestiva delle deviazioni permette di ridurre:
- Materiale di scarto
- Tempi di fermo produzione
- Tempi di regolazione manuale
Controllo della qualità superficiale
La qualità superficiale è fondamentale per l’acciaio per molle, poiché le cricche da fatica si originano quasi sempre da difetti superficiali.
Principali difetti superficiali e relative cause:
| Difetto | Causa possibile |
|---|---|
| Graffi | Cattivo stato dei rulli |
| Cricche sui bordi | Deformazione eccessiva |
| Superficie non uniforme | Pressione di laminazione instabile |
| Segni di ossidazione | Gestione non corretta della superficie |
Per migliorare la qualità superficiale è necessario controllare:
- Stato superficiale dei rulli
- Sistema di lubrificazione
- Velocità di laminazione
- Pulizia del materiale
Le apparecchiature di laminazione di precisione con utensili ottimizzati permettono di ottenere superfici del filo piatto perfettamente levigate, adatte per applicazioni di molle ad alte esigenze.
Controllo della qualità dei bordi e del profilo
La finitura dei bordi del filo piatto influisce direttamente sulle prestazioni della molla. Una cattiva qualità dei bordi può causare:
- Concentrazione di tensioni
- Innesco di cricche
- Riduzione della durabilità alla fatica

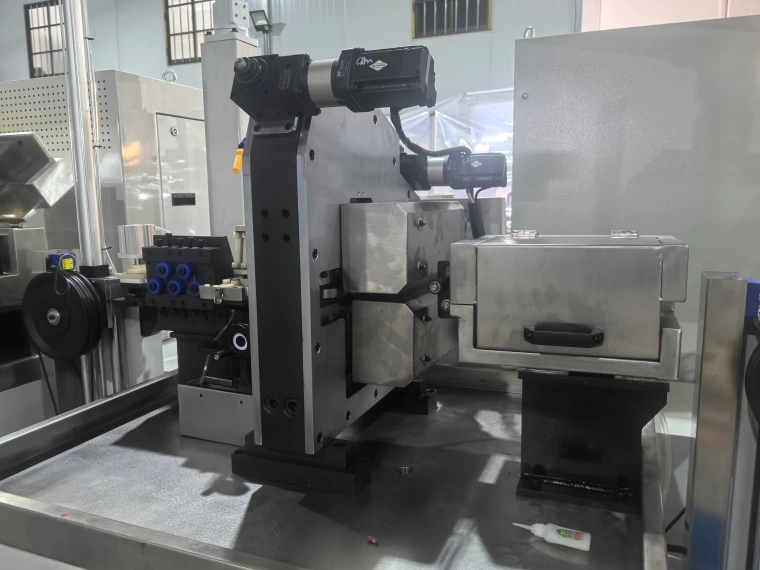

I sistemi di laminazione Turks Head a quattro rulli sono la soluzione ideale per profili rettangolari di precisione, poiché garantiscono un controllo della deformazione da più direzioni.
Vantaggi:
- Maggiore simmetria dei bordi
- Migliore regolarità della forma rettangolare
- Maggiore accuratezza del profilo
Processo di controllo qualità nella produzione di filo piatto in acciaio per molle
Un sistema completo di gestione qualità comprende diverse fasi di controllo integrate:
| Fase di produzione | Metodo di controllo qualità |
|---|---|
| Ispezione materia prima | Verifica grado e condizioni del materiale |
| Processo di svolgimento | Monitoraggio stabilità di alimentazione |
| Raddrizzatura | Controllo allineamento del filo |
| Processo di laminazione | Misurazione dimensionale in linea |
| Ispezione superficiale | Verifica difetti e finitura |
| Avvolgimento finale | Controllo qualità della bobina |
Questo approccio integrato garantisce che ogni fase produttiva contribuisca all’affidabilità finale del prodotto.
Soluzione di controllo qualità laminazione di precisione CRM
Sky Bluer Environmental Technology Co., Ltd. (CRM) progetta sistemi di laminazione di precisione personalizzati per produttori di filo piatto in acciaio per molle.
Le soluzioni CRM comprendono:
| Apparecchiatura/Sistema | Funzione |
|---|---|
| Laminatrice di precisione | Formatura accurata del filo |
| Sistema Turks Head a quattro rulli | Controllo preciso del profilo |
| Cassetta di laminazione | Regolazione stabile dei rulli |
| Sistema di misurazione laser | Ispezione in tempo reale |
| Controllo ad anello chiuso | Ottimizzazione automatica del processo |
Combinando progettazione meccanica di precisione e tecnologia di controllo intelligente, CRM aiuta i produttori a migliorare la stabilità produttiva e a garantire una qualità uniforme del filo piatto.
Domande frequenti (FAQ)
1. Perché il controllo qualità è importante nella produzione di filo piatto in acciaio per molle? Perché piccoli difetti dimensionali o superficiali possono ridurre la durabilità alla fatica e compromettere le prestazioni finali della molla.
2. Quali parametri controllare durante la laminazione del filo piatto? I parametri principali sono spessore, larghezza, rettilineità, qualità superficiale e finitura dei bordi.
3. In che modo la misurazione laser migliora la qualità della laminazione? Garantisce un monitoraggio dimensionale in tempo reale e mantiene stabile l’accuratezza produttiva.
4. Quali tolleranze può raggiungere la laminazione di precisione? In base al materiale e alla configurazione delle apparecchiature, la laminazione di precisione garantisce tolleranze di spessore di circa ±0,005–0,02 mm.
5. Quale apparecchiatura migliora l’accuratezza del profilo? I sistemi di laminazione Turks Head a quattro rulli sono la soluzione ideale per profili rettangolari e piatti ad alta precisione.
6. CRM offre soluzioni di ispezione in linea? Sì. CRM integra sistemi di misurazione laser e controllo ad anello chiuso in soluzioni personalizzate per linee di produzione di filo piatto.
Conclusione
Il controllo qualità è la base di una produzione affidabile di filo piatto in acciaio per molle. Per i materiali temprabili ad alta resistenza, il controllo continuo di dimensioni, qualità superficiale e accuratezza del profilo durante tutta la laminazione è essenziale per garantire lunga durabilità e prestazioni stabili delle molle.
I moderni sistemi di laminazione di precisione con misurazione in linea e controllo automatico garantiscono ai produttori maggiore efficienza, minori sprechi e migliore uniformità del prodotto.
Grazie alle soluzioni di laminazione personalizzate, CRM supporta clienti di tutto il mondo nella produzione di filo piatto in acciaio per molle di alta qualità per applicazioni automotive, industriali e di precisione.
