Introduzione: precisione e conformità nella moderna produzione di filo piatto medicale
Il filo piatto medicale e il filo profilato medicale sono componenti fondamentali per dispositivi medici di fascia alta, tra cui stent vascolari, fili ortodontici, fili guida chirurgici, impianti ortopedici ed elettrodi per pacemaker.
A differenza dei comuni fili metallici industriali, i fili di grado medicale richiedono tolleranze dimensionali estremamente ristrette, un’eccellente finitura superficiale, proprietà meccaniche stabili e una rigorosa conformità ai requisiti di biocompatibilità. Anche piccole deviazioni di spessore o larghezza, così come minimi difetti superficiali, possono causare malfunzionamenti dei dispositivi e rischi per la sicurezza clinica.
La maggior parte dei produttori tradizionali di filo si concentra esclusivamente sui processi intermedi di laminazione e trafilatura, senza disporre di capacità integrate per la purificazione delle materie prime e la fusione sotto vuoto. Ciò può determinare una composizione instabile delle leghe e una qualità non uniforme del filo finito.
Con oltre 20 anni di esperienza nella laminazione industriale e più di 669 partner industriali a livello globale, tra cui SIEMENS, Yaskawa, SKF e OMRON, Sky Bluer offre soluzioni complete chiavi in mano per la produzione di fili medicali, comprendenti fusione sotto vuoto, forgiatura, trafilatura, laminazione a freddo di precisione, ricottura sotto vuoto, trattamento superficiale e controllo intelligente.
Questa guida costituisce la pagina pilastro principale del nostro gruppo tematico dedicato alla produzione di fili medicali e illustra sistematicamente l’intero processo produttivo, la configurazione delle principali attrezzature, gli standard di controllo qualità e le soluzioni di produzione ad altissima precisione per le principali leghe utilizzate nel settore medicale.
L’articolo si concentra sulle tecnologie di processo e sulle applicazioni delle attrezzature, anziché su una semplice introduzione ai materiali, fornendo ai produttori di fili medicali indicazioni tecniche pratiche per ottenere una produzione in serie ad alta precisione, elevata resa e conforme ai requisiti applicabili.
Processo completo di produzione del filo piatto medicale di precisione
I principali fili in leghe medicali — acciaio inossidabile, leghe di titanio, Nitinol e leghe cobalto-cromo — seguono un processo produttivo standardizzato ad alta precisione.
Il processo completo comprende l’ispezione delle materie prime, la fusione e purificazione sotto vuoto, la lavorazione del lingotto, la formatura del filo, il trattamento termico, la laminazione di precisione, la finitura superficiale e l’ispezione finale, creando un sistema produttivo a ciclo chiuso sottoposto a rigorosi controlli di qualità.
Il flusso di processo standard è il seguente:
Ispezione e selezione delle materie prime
→ Fusione sotto vuoto VIM/VAR
→ Omogeneizzazione e forgiatura a caldo del lingotto
→ Laminazione a caldo per la preformatura
→ Trafilatura fine multipasso
→ Ricottura continua sotto vuoto
→ Laminazione a freddo di ultraprecisione per fili piatti e profilati
→ Trattamento superficiale di precisione
→ Controllo dimensionale e superficiale online
→ Avvolgimento in ambiente privo di polvere e confezionamento sigillato
Ispezione e selezione delle materie prime
La produzione di fili medicali inizia con una rigorosa selezione delle materie prime.
Elementi di impurità come carbonio, ossigeno e zolfo presenti nei materiali metallici possono influenzare direttamente la biocompatibilità e la resistenza alla fatica del filo finito.
Utilizziamo apparecchiature professionali di analisi spettrometrica per controllare la composizione dei materiali e selezionare rigorosamente le materie prime conformi alle norme ASTM applicabili ai materiali di grado medicale.
Le materie prime non conformi vengono eliminate per evitare difetti qualitativi nei successivi processi produttivi.
- Obiettivo principale del processo: controllare la purezza iniziale del materiale ed evitare deviazioni nella composizione.
- Principale difficoltà nel controllo qualità: rilevamento degli elementi in tracce e controllo della uniformità tra i diversi lotti.
- Attrezzature di supporto: analizzatore spettrometrico delle materie prime e durometro di precisione.
Fusione e purificazione sotto vuoto VIM/VAR
La fusione convenzionale in atmosfera aperta può provocare l’assorbimento di ossigeno, azoto e altre impurità da parte delle leghe medicali, riducendo la resistenza alla corrosione e aumentando il rischio di rottura del filo finito.
Per le leghe medicali di fascia alta, una seconda fusione sotto vuoto è quindi essenziale.
Le apparecchiature per fusione sotto vuoto fornite da Sky Bluer comprendono sistemi VIM, ossia fusione a induzione sotto vuoto, e sistemi VAR, ossia rifusione ad arco sotto vuoto.
Questi sistemi consentono di ridurre efficacemente le impurità gassose e le inclusioni non metalliche, uniformare la composizione della lega e migliorare la compattezza del materiale.
- Obiettivo principale del processo: purificare la lega, ridurre porosità interne e inclusioni e soddisfare i requisiti di biocompatibilità medicale.
- Principale difficoltà nel controllo qualità: stabilità del grado di vuoto e cristallizzazione uniforme del lingotto.
- Vantaggio dell’attrezzatura: il nostro sistema di fusione sotto vuoto supporta un grado di vuoto regolabile fino a 10⁻³ Pa, consentendo una purificazione estremamente elevata delle leghe medicali.
Omogeneizzazione e forgiatura a caldo del lingotto
Dopo la fusione sotto vuoto, il lingotto in lega può presentare una leggera segregazione dei componenti e una distribuzione non uniforme delle tensioni interne.
Un trattamento termico di omogeneizzazione ad alta temperatura, seguito dalla forgiatura a caldo, permette di affinare la struttura dei grani, ridurre le tensioni derivanti dalla fusione e migliorare la duttilità del materiale.
Questo processo crea condizioni favorevoli per le successive operazioni di trafilatura e laminazione multipasso, riducendo il rischio di cricche e rotture del filo.

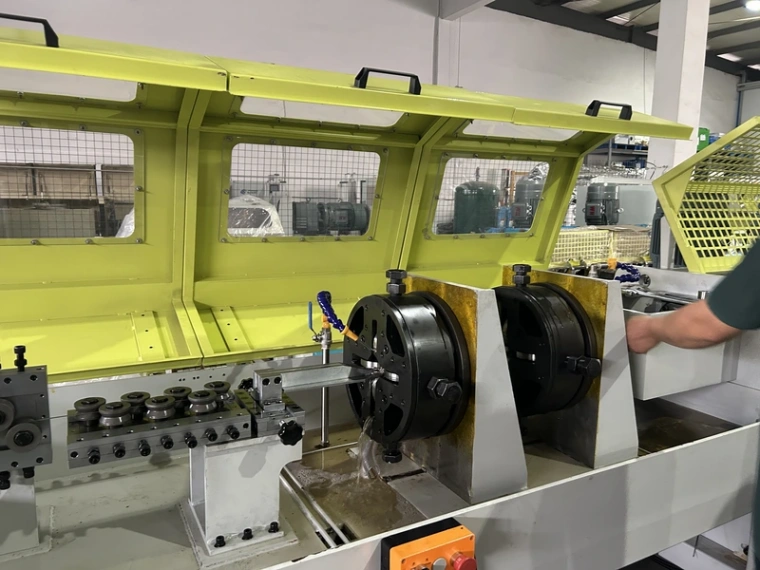

Trafilatura fine multipasso
Il filo grezzo forgiato viene trasformato in filo tondo di precisione mediante un processo continuo di trafilatura multipasso.
La macchina trafilatrice sviluppata da Sky Bluer utilizza una tecnologia di controllo servo a tensione costante, che consente di ottenere un diametro uniforme del filo e una qualità superficiale stabile.
Una corretta distribuzione delle passate di trafilatura permette di ridurre efficacemente l’incrudimento delle leghe medicali e migliorare la continuità della produzione.
Ricottura continua sotto vuoto
I fili in leghe medicali sono soggetti a incrudimento durante la trafilatura e la laminazione, con conseguente aumento della fragilità e riduzione della formabilità.
La ricottura convenzionale in atmosfera aperta può inoltre provocare ossidazione e alterazioni cromatiche della superficie.
Le nostre apparecchiature di ricottura sotto vuoto consentono di eseguire un trattamento termico senza ossigeno.
La temperatura di ricottura e il tempo di mantenimento vengono controllati con precisione in funzione delle caratteristiche delle diverse leghe.
Il processo riduce le tensioni interne generate durante la lavorazione e ripristina la duttilità del materiale senza compromettere la finitura superficiale.
Laminazione a freddo di ultraprecisione: il processo fondamentale
La laminazione a freddo di precisione è il processo fondamentale che determina l’accuratezza dimensionale e la planarità del filo piatto medicale.
A differenza dei laminatoi industriali convenzionali, il laminatoio di precisione utilizzato per la produzione di fili medicali adotta una tecnologia di laminazione multipasso a microdeformazione, una struttura della macchina ad alta rigidità e rulli in carburo di tungsteno.
Il sistema può inoltre essere dotato di compensazione automatica della temperatura e di un sistema di retroazione dimensionale a circuito chiuso.
Consente quindi la formatura ad altissima precisione di fili piatti e profilati, comprese sezioni rettangolari e trapezoidali.
La tolleranza minima può raggiungere ±0,001 mm.
Per maggiori informazioni sui parametri professionali e sui dettagli tecnici di questo processo, consultare il nostro articolo specializzato:
Laminazione di precisione del filo piatto medicale: processi e attrezzature
Finitura superficiale di precisione
I fili destinati agli impianti medicali richiedono una finitura superficiale a specchio, senza graffi, bave o strati di ossido.
Dopo la laminazione a freddo, i fili vengono sottoposti a processi professionali di elettrolucidatura e finitura ultrafine.
Questi trattamenti consentono di eliminare i microdifetti superficiali, migliorare la levigatezza della superficie e aumentare la resistenza alla corrosione.
Il prodotto finito può così soddisfare i severi requisiti delle applicazioni medicali.
Controllo intelligente online e confezionamento di precisione
La linea di produzione può essere equipaggiata con un sistema completo di controllo dimensionale online, in grado di monitorare in tempo reale lo spessore, la larghezza, la planarità e i difetti superficiali del filo.
Tutti i prodotti conformi vengono quindi avvolti automaticamente in un ambiente privo di polvere e successivamente sigillati e confezionati per evitare contaminazioni secondarie.
Confronto dei principali parametri tecnici dei fili in leghe medicali
| Materiale | Norma | Spessore (mm) | Larghezza (mm) | Tolleranza industriale | Tolleranza Sky Bluer | Applicazioni medicali tipiche |
|---|---|---|---|---|---|---|
| Acciaio inossidabile 316LVM | ASTM F138 | 0,01–0,30 | 0,035–0,80 | ±0,005 mm | ±0,002 mm | Fili guida vascolari, molle chirurgiche, componenti per impianti |
| Acciaio inossidabile 304V | ASTM A313 | 0,01–0,25 | 0,03–0,75 | ±0,006 mm | ±0,002 mm | Fili ortodontici, filtri medicali, strumenti mini-invasivi |
| Titanio puro Grade 2 | ASTM F67 | 0,02–0,35 | 0,08–0,80 | ±0,005 mm | ±0,002 mm | Fili per impianti ortopedici e dispositivi medicali di fissaggio |
| Grade 5 Ti-6Al-4V ELI | ASTM F136 | 0,02–0,30 | 0,07–0,70 | ±0,006 mm | ±0,002 mm | Componenti chirurgici ad alta resistenza e componenti per impianti dentali |
| Nitinol, lega NiTi | ASTM F2063 | 0,025–0,20 | 0,076–0,80 | ±0,005 mm | ±0,002 mm | Stent vascolari, fili guida a memoria di forma, fili ortodontici |
| MP35N / lega CoCr | ASTM F562 | 0,015–0,28 | 0,06–0,75 | ±0,006 mm | ±0,002 mm | Elettrodi per pacemaker, fili medicali impiantabili ad alta resistenza alla fatica |
Principali sfide tecniche nella produzione di fili medicali e soluzioni ottimizzate
La produzione di filo piatto medicale di precisione presenta numerose difficoltà tecniche, tra cui incrudimento del materiale, deriva delle tolleranze dimensionali, ossidazione superficiale e ridotta resa produttiva.
Sulla base di molti anni di esperienza ingegneristica, Sky Bluer propone soluzioni mirate per affrontare questi problemi attraverso apparecchiature di precisione e sistemi di processo dedicati.
Controllo di tolleranze estremamente ristrette
La maggior parte dei laminatoi convenzionali può mantenere soltanto tolleranze di circa ±0,01 mm, insufficienti per determinate applicazioni medicali di fascia alta.
Durante la produzione continua a lungo termine, l’aumento della temperatura delle apparecchiature e l’usura dei rulli possono provocare ulteriori deviazioni dimensionali.
Soluzione Sky Bluer: i laminatoi di precisione di grado medicale possono essere equipaggiati con sistemi di compensazione della temperatura in tempo reale, retroazione servo a circuito chiuso e strutture della macchina ad alta rigidità.
Per applicazioni di ultraprecisione, supportiamo processi personalizzati in grado di raggiungere una tolleranza minima sullo spessore di ±0,001 mm e una tolleranza sulla larghezza di ±0,002 mm.
Per maggiori informazioni:
Come ottenere una tolleranza di ±0,002 mm nella produzione di filo rettangolare medicale
Cricche e incrudimento delle leghe
Le leghe di titanio, il Nitinol e le leghe cobalto-cromo presentano elevata resistenza e possono essere soggette a cricche e rotture durante la laminazione e la trafilatura.
Soluzione Sky Bluer: utilizzare un processo di laminazione multipasso a microdeformazione abbinato a una ricottura sotto vuoto segmentata.
Una distribuzione razionale dei livelli di deformazione permette di controllare l’incrudimento e le tensioni interne e di ridurre il rischio di rottura del filo.
Ossidazione e difetti superficiali
I fili medicali sono estremamente sensibili ai difetti superficiali. Ossidazione e graffi possono influire sulla biocompatibilità e sulla durata del prodotto.
Soluzione Sky Bluer: adottare un processo sotto vuoto e a basso contenuto di ossigeno dalla fusione fino alla ricottura, abbinato a un ambiente produttivo privo di polvere e a processi professionali di finitura superficiale.
Instabilità della qualità tra i diversi lotti
Le regolazioni manuali dei processi tradizionali possono causare differenze significative nei parametri del filo tra i diversi lotti.
Soluzione Sky Bluer: utilizzare una linea di produzione intelligente completamente automatizzata, con impostazione centralizzata dei parametri e memorizzazione automatica dei dati di processo.
Ciò consente di mantenere parametri produttivi uniformi tra i diversi lotti e di raggiungere un tasso di prodotti conformi superiore al 99,5%.
Campi di applicazione del filo piatto medicale di precisione
Filo medicale in acciaio inossidabile 316LVM/304V
Grazie all’eccellente resistenza alla corrosione e alla stabilità meccanica, viene utilizzato principalmente per fili guida vascolari, fili chirurgici, componenti ortodontici e filtri medicali.
Per maggiori informazioni:
Come viene prodotto il filo piatto medicale in acciaio inossidabile: processi, attrezzature e applicazioni
Filo medicale in lega di titanio Grade 2/Grade 5
La bassa densità, la buona biocompatibilità e le proprietà non magnetiche rendono queste leghe adatte a fili di fissaggio ortopedico, impianti dentali e strumenti chirurgici mini-invasivi.
Per maggiori informazioni:
Come viene prodotto il filo rettangolare medicale in titanio
Filo Nitinol a memoria di forma
Grazie alle sue particolari proprietà di memoria di forma e superelasticità, il Nitinol è un materiale fondamentale per stent vascolari, dispositivi di occlusione e dispositivi medicali per interventi mini-invasivi.
Filo in lega cobalto-cromo MP35N/CoCr
L’elevata resistenza alla fatica e le proprietà elettriche stabili rendono queste leghe particolarmente adatte per elettrodi di pacemaker, fili per impianti cardiaci e componenti medicali destinati all’impianto a lungo termine.
Domande frequenti sulla produzione di fili medicali
D1: Quali tolleranze di ultraprecisione possono raggiungere le vostre apparecchiature di laminazione per fili medicali?
I nostri laminatoi di precisione personalizzati per applicazioni medicali possono raggiungere stabilmente una tolleranza convenzionale di ultraprecisione di ±0,002 mm.
Per applicazioni specifiche supportiamo inoltre processi personalizzati con tolleranze fino a ±0,001 mm.
D2: Potete fornire una soluzione completa chiavi in mano dalla fusione sotto vuoto fino al filo medicale finito?
Sì.
A differenza dei fornitori che offrono esclusivamente singole apparecchiature di laminazione o trafilatura, Sky Bluer fornisce soluzioni complete che comprendono fusione sotto vuoto, forgiatura, trafilatura, laminazione, ricottura, trattamento superficiale e confezionamento.
D3: Quali leghe medicali può lavorare la vostra linea di produzione?
Le nostre apparecchiature e linee di produzione sono compatibili con le principali leghe di grado medicale, tra cui acciaio inossidabile medicale 316LVM/304V, leghe di titanio Grade 2/Grade 5, Nitinol, MP35N e leghe cobalto-cromo CoCr.
D4: Come si possono evitare graffi e ossidazione superficiale durante la produzione?
Utilizziamo trattamenti termici sotto vuoto a basso contenuto di ossigeno, rulli e utensili di alta precisione progettati per ridurre i danni superficiali, ambienti di produzione chiusi e privi di polvere e processi professionali di lucidatura e finitura.
D5: Quali sono i vantaggi della vostra linea in termini di efficienza produttiva?
La nostra linea integrata di laminazione e trafilatura può aumentare l’efficienza complessiva della produzione del 25% rispetto alle tradizionali apparecchiature separate e ridurre gli scarti di materiale di oltre il 15%.
Il sistema produttivo completamente automatizzato riduce gli interventi manuali e consente una produzione continua e stabile 24 ore su 24.
D6: Le vostre apparecchiature e linee di produzione soddisfano gli standard internazionali per le applicazioni medicali?
Le nostre apparecchiature e soluzioni di processo sono progettate in conformità alle norme ASTM applicabili ai materiali medicali e ai requisiti internazionali per la produzione di dispositivi medici.
D7: Potete personalizzare la linea di produzione in base alla capacità e alle specifiche del cliente?
Sì.
Forniamo soluzioni chiavi in mano completamente personalizzate in base allo spessore e alla larghezza richiesti, al tipo di materiale, alla capacità produttiva giornaliera e ai requisiti di precisione del cliente.
I nostri servizi comprendono la configurazione delle apparecchiature, l’ottimizzazione del processo, il layout dello stabilimento e la formazione del personale.
D8: Quale supporto post-vendita globale offrite?
Forniamo un servizio post-vendita globale disponibile 24 ore su 24, 7 giorni su 7, comprendente installazione in loco, messa in servizio, formazione tecnica, manutenzione delle apparecchiature e assistenza tecnica a lungo termine.
Soluzione consigliata per una linea completa chiavi in mano per fili medicali
Sulla base delle caratteristiche dell’intero processo di produzione del filo piatto medicale di precisione, Sky Bluer integra le principali apparecchiature in una soluzione chiavi in mano che copre l’intera catena produttiva, dalla fusione sotto vuoto fino al confezionamento del filo finito.
Questa soluzione consente di ridurre i problemi derivanti dall’acquisto frammentato delle apparecchiature, dalla mancata integrazione tra le diverse fasi di processo e dall’instabilità della qualità del prodotto.
Configurazione delle principali apparecchiature
- Sistema di fusione sotto vuoto: apparecchiature VIM/VAR per la fusione ad alta purezza delle leghe medicali.
- Macchina trafilatrice multipasso: apparecchiatura di trafilatura con controllo servo a tensione costante per la produzione precisa di filo tondo.
- Laminatoio di ultraprecisione: sistema di laminazione a freddo multipasso a microdeformazione per la formatura precisa di fili piatti e profilati.
- Forno di ricottura continua sotto vuoto: apparecchiatura per il trattamento termico senza ossigeno e la riduzione delle tensioni interne.
- Sistema intelligente di controllo online: controllo in tempo reale delle dimensioni e dei difetti superficiali.
- Sistema automatico di avvolgimento e confezionamento in ambiente privo di polvere: apparecchiatura per l’avvolgimento e il confezionamento finale del prodotto.
Principali vantaggi della soluzione
- Progettazione integrata dell’intero processo con collegamento efficiente tra le diverse fasi produttive.
- Controllo delle tolleranze di ultraprecisione per una produzione in serie stabile di fili con precisione di ±0,002 mm.
- Compatibilità con le principali leghe utilizzate nelle applicazioni medicali.
- Oltre 20 anni di esperienza nella tecnologia di laminazione e più di 669 partner industriali a livello globale.
- Servizio completo: progettazione personalizzata, installazione presso lo stabilimento, formazione tecnica e assistenza post-vendita a lungo termine.
Richiesta di informazioni e soluzione personalizzata
Se avete bisogno di una linea di produzione personalizzata per fili medicali, di un elenco dettagliato dei parametri delle apparecchiature, di un layout della linea di produzione o di un preventivo preciso, contattate il nostro team tecnico professionale all’indirizzo:
Svilupperemo una soluzione chiavi in mano mirata in base alle vostre esigenze produttive e vi aiuteremo a realizzare uno stabilimento intelligente, efficiente e ad alta precisione per la produzione di fili medicali.
