Introduzione
Il filo piatto di rame rivestito di carta è uno dei conduttori isolati più utilizzati negli avvolgimenti dei trasformatori di potenza e di distribuzione. Combina un conduttore rettangolare in rame ad alta conducibilità con uno o più strati di carta isolante elettrica, offrendo sia isolamento elettrico sia protezione meccanica durante l’avvolgimento del trasformatore e il funzionamento a lungo termine.
Per i produttori di trasformatori, le prestazioni del conduttore non dipendono soltanto dalla carta isolante. La precisione dimensionale, il raggio degli angoli, la qualità superficiale, lo stato meccanico e la rettilineità del conduttore rettangolare in rame nudo sotto l’isolamento di carta possono influenzare direttamente la qualità del rivestimento e la regolarità dell’avvolgimento.
Per questo motivo, la produzione di filo piatto di rame di precisione rappresenta una fase a monte molto importante nella fabbricazione dei conduttori per trasformatori rivestiti di carta.

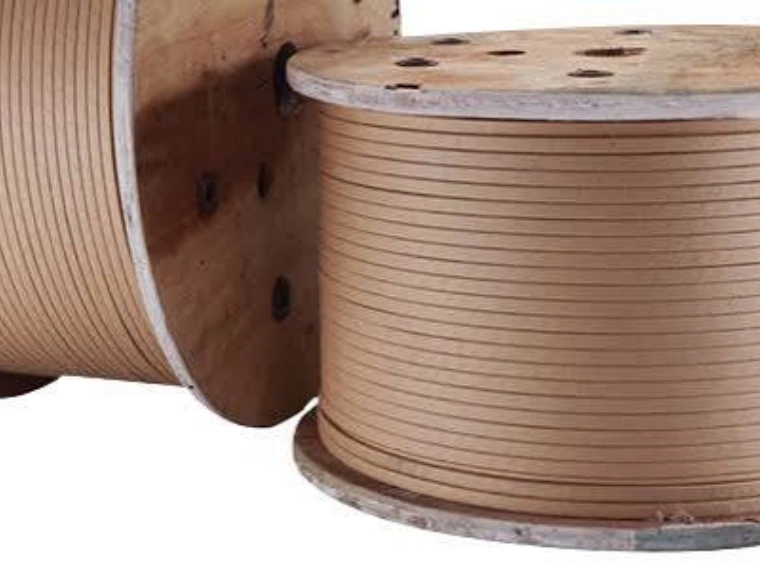

Che cos’è il filo piatto di rame rivestito di carta?
Il filo piatto di rame rivestito di carta è costituito da un conduttore rettangolare in rame avvolto con carta isolante elettrica.
Una struttura semplificata è:
Conduttore rettangolare in rame → Strati di carta isolante → Conduttore finito rivestito di carta
A seconda del progetto del trasformatore, possono essere selezionati diversi tipi di carta isolante e diverse strutture di avvolgimento.
Le caratteristiche tipiche del conduttore includono:
| Parametro | Requisito tipico |
|---|---|
| Materiale del conduttore | Cu-ETP / Rame privo di ossigeno |
| Forma del conduttore | Rettangolare / Piatto |
| Larghezza | Circa 2–20 mm |
| Spessore | Circa 0,8–6 mm |
| Tolleranza sulla larghezza | ±0,01–0,03 mm |
| Tolleranza sullo spessore | ±0,005–0,02 mm |
| Raggio degli angoli | Controllato secondo specifica |
| Stato del rame | Generalmente morbido / ricotto |
| Superficie | Liscia e priva di difetti |
| Isolamento | Carta isolante elettrica |
| Strati di carta | Secondo il progetto del trasformatore |
Le dimensioni effettive, lo spessore dell’isolamento, il tipo di carta e le tolleranze del conduttore dipendono dalle specifiche del trasformatore e dalle norme applicabili.
Per maggiori informazioni sul conduttore non isolato, vedere: Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Perché i conduttori piatti in rame vengono utilizzati negli avvolgimenti dei trasformatori
Gli avvolgimenti dei trasformatori devono contenere una grande quantità di materiale conduttivo in uno spazio limitato.
Rispetto al filo tondo, i conduttori rettangolari in rame consentono una disposizione più compatta.
| Caratteristica | Filo di rame tondo | Filo di rame rettangolare |
|---|---|---|
| Forma del conduttore | Circolare | Rettangolare |
| Utilizzo dello spazio | Inferiore | Superiore |
| Disposizione degli strati | Meno compatta | Più compatta |
| Geometria dell’avvolgimento | Convenzionale | Altamente controllata |
| Capacità per alte correnti | Dipende dalla dimensione | Molto adatta |
| Requisiti dimensionali | Moderati | Più elevati |
La sezione rettangolare consente di disporre i conduttori adiacenti più vicini tra loro, aiutando i progettisti di trasformatori a ottimizzare la geometria dell’avvolgimento.
Questo è particolarmente importante nei trasformatori di media e grande capacità, dove le dimensioni dell’avvolgimento, la sezione del conduttore, il raffreddamento e l’isolamento devono essere accuratamente coordinati.
Perché la carta viene utilizzata come isolamento dei conduttori per trasformatori
L’isolamento in carta è ampiamente utilizzato nei trasformatori immersi in olio grazie alle sue caratteristiche di isolamento elettrico e alla compatibilità con i sistemi isolanti dei trasformatori.
I materiali isolanti più comuni possono includere:
- Carta Kraft per isolamento elettrico
- Carta termicamente migliorata
- Carta isolante ad alta densità
- Altri materiali cellulosici per trasformatori
La carta viene normalmente avvolta attorno al conduttore rettangolare in strati controllati.
Il sistema di isolamento deve garantire una copertura uniforme, in particolare lungo i bordi e gli angoli del conduttore in rame.
Per questo motivo, il raggio degli angoli e la qualità superficiale del filo di rame nudo sono fattori critici prima dell’inizio del rivestimento con carta.
Requisiti tecnici tipici del conduttore in rame
Prima dell’applicazione dell’isolamento di carta, il conduttore rettangolare in rame nudo deve soddisfare rigorosi requisiti geometrici e superficiali.
Gli intervalli tecnici tipici includono:
| Parametro tecnico | Intervallo di riferimento |
|---|---|
| Grado del rame | C11000 / Cu-ETP / Rame OF |
| Conducibilità | Circa ≥97% IACS |
| Larghezza | 2–20 mm |
| Spessore | 0,8–6 mm |
| Tolleranza sulla larghezza | ±0,01–0,03 mm |
| Tolleranza sullo spessore | ±0,005–0,02 mm |
| Raggio degli angoli | R0,2–1,0 mm, in base all’applicazione |
| Rugosità superficiale | Generalmente bassa e controllata |
| Rettilineità | Secondo i requisiti di avvolgimento |
| Condizione dei bordi | Lisci, privi di bave |
| Stato meccanico | Morbido / ricotto |
Questi valori sono riferimenti tecnici generali. Le specifiche effettive devono sempre seguire il disegno del conduttore fornito dal produttore del trasformatore e le norme applicabili.
Per apparecchiature progettate specificamente per la produzione di conduttori per trasformatori, vedere: Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
Perché la tolleranza dello spessore è importante negli avvolgimenti dei trasformatori
Lo spessore è uno dei parametri dimensionali più importanti del filo piatto per trasformatori.
Una piccola deviazione dello spessore del conduttore può accumularsi su più strati dell’avvolgimento.
Ad esempio:
| Variazione dello spessore | 100 strati | 300 strati | 500 strati |
|---|---|---|---|
| 0,002 mm | 0,20 mm | 0,60 mm | 1,00 mm |
| 0,005 mm | 0,50 mm | 1,50 mm | 2,50 mm |
| 0,010 mm | 1,00 mm | 3,00 mm | 5,00 mm |
Questo calcolo semplificato mostra perché i produttori di conduttori per trasformatori richiedono spesso una stretta uniformità dimensionale, invece di limitarsi a rispettare una dimensione finale media.
Uno spessore stabile contribuisce a mantenere dimensioni di avvolgimento prevedibili e fornisce una base più uniforme per l’isolamento di carta.
Requisiti del raggio degli angoli prima del rivestimento con carta
Un conduttore rettangolare non può essere considerato come un rettangolo perfetto con angoli infinitamente vivi.
I quattro angoli devono avere un raggio controllato.
Se l’angolo è troppo vivo, l’isolamento in carta può essere sottoposto a maggiori sollecitazioni meccaniche locali durante l’avvolgimento e la fasciatura.
Se invece il raggio è troppo grande, la sezione effettiva del rame e la geometria del conduttore possono differire dal progetto previsto.
| Condizione dell’angolo | Possibile effetto |
|---|---|
| Eccessivamente vivo | Maggiore sollecitazione sulla carta isolante |
| Raggio non uniforme | Avvolgimento dell’isolamento non uniforme |
| Raggio eccessivamente grande | Modifica della geometria del conduttore |
| Bava sul bordo | Possibile danneggiamento della carta |
| Cricca sul bordo | Problemi di affidabilità |
| Raggio stabile e controllato | Processo di isolamento uniforme |
Pertanto, il raggio degli angoli deve essere specificato insieme alla larghezza e allo spessore.
Ad esempio, invece di specificare soltanto:
5,00 × 2,00 mm
una specifica più completa potrebbe essere:
- Larghezza: 5,00 ±0,01 mm
- Spessore: 2,00 ±0,005 mm
- Raggio degli angoli: R0,30 mm
Requisiti di qualità superficiale
Il rivestimento con carta non elimina la necessità di avere una superficie del rame di alta qualità.
I difetti della superficie del conduttore nudo possono causare problemi durante l’isolamento e l’avvolgimento.
I difetti tipici da controllare includono:
- Graffi longitudinali
- Bave
- Cricche sui bordi
- Segni dei rulli
- Particelle di rame
- Contaminazione superficiale
- Ossidazione
| Problema superficiale | Possibile influenza |
|---|---|
| Bava | Può danneggiare la carta |
| Graffio profondo | Crea una superficie irregolare del conduttore |
| Segno del rullo | Influisce sull’uniformità dimensionale |
| Contaminazione | Influisce sul processo di isolamento |
| Ossidazione | Riduce la qualità superficiale |
| Cricca sul bordo | Può influire sull’affidabilità del conduttore |
La finitura superficiale dei rulli, le guide, la lubrificazione, il controllo della tensione e i sistemi di movimentazione devono quindi essere progettati per ridurre al minimo i danni al conduttore.
Processo di produzione prima del rivestimento con carta
La qualità del filo di rame rivestito di carta inizia prima della macchina di rivestimento.
Un tipico processo di produzione a monte è:
Vergella di rame → Trafilatura → Ricottura → Laminazione di precisione → Misurazione online → Ispezione superficiale → Rivestimento con carta → Avvolgimento
A seconda del materiale iniziale e delle dimensioni finali, i processi di trafilatura e ricottura possono essere configurati in modo diverso.

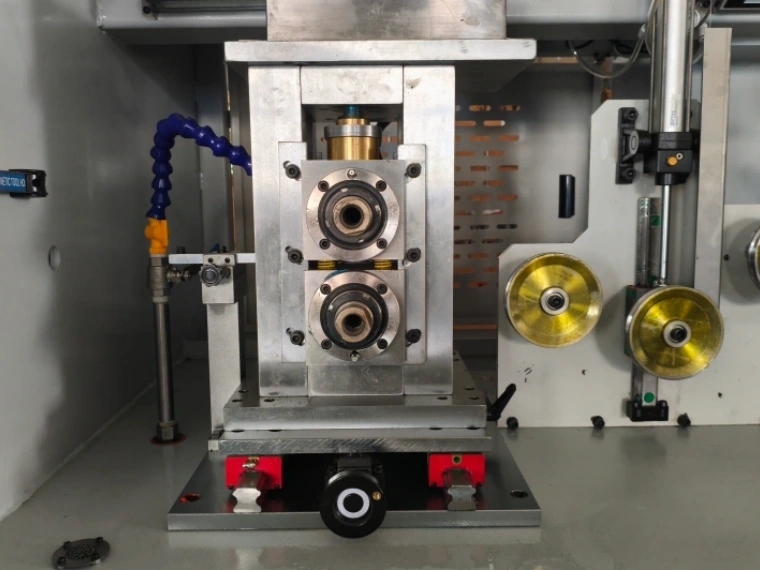

Laminazione di precisione
La sezione di laminazione trasforma il filo di rame nella geometria rettangolare richiesta.
I principali parametri di laminazione includono:
| Parametro di laminazione | Principale influenza |
|---|---|
| Distanza tra i rulli | Spessore finale |
| Allineamento dei rulli | Simmetria della sezione |
| Riduzione di laminazione | Deformazione del materiale |
| Tensione in ingresso | Stabilità della produzione |
| Tensione in uscita | Uniformità dimensionale |
| Finitura superficiale dei rulli | Qualità superficiale del rame |
| Geometria dei rulli | Formazione di bordi e angoli |
| Velocità di laminazione | Produttività e stabilità del processo |
Per i fili da trasformatore ad alta precisione, il processo di laminazione può utilizzare più fasi di formatura e calibratura invece di affidarsi a una sola forte riduzione.
Misurazione online del filo piatto di rame per trasformatori
La produzione continua richiede un controllo dimensionale continuo.
Le moderne linee di produzione di filo piatto possono integrare sistemi di misurazione laser per monitorare il conduttore durante la laminazione.
| Misurazione | Scopo |
|---|---|
| Larghezza | Controllare la larghezza finale del conduttore |
| Spessore | Mantenere la dimensione dell’avvolgimento |
| Velocità della linea | Sincronizzare le apparecchiature |
| Tensione | Mantenere stabile il processo |
| Posizione | Evitare il disallineamento del conduttore |
| Posizione dei rulli | Supportare la regolazione dimensionale |
Un sistema di controllo ad anello chiuso può funzionare secondo il seguente principio:
Misurazione laser → Confronto dimensionale → PLC → Regolazione della laminazione → Correzione continua
Questo aiuta a ridurre la deriva dimensionale durante lunghi cicli di produzione.
Per una panoramica più ampia dei sistemi completi di laminazione, vedere: Complete Flat Wire Manufacturing Lines for Energy, Automotive, and Power Industries.
Processo di rivestimento con carta
Dopo che il conduttore rettangolare in rame ha raggiunto le dimensioni e le condizioni superficiali richieste, viene applicato l’isolamento in carta.
Un processo semplificato è:
Filo piatto di rame nudo → Controllo della tensione → Alimentazione della carta → Avvolgimento della carta → Ispezione dell’isolamento → Avvolgimento finale
I principali parametri del rivestimento con carta includono:
| Parametro | Funzione |
|---|---|
| Tensione della carta | Mantiene un avvolgimento uniforme |
| Angolo di avvolgimento | Controlla la struttura dell’isolamento |
| Sovrapposizione | Evita spazi senza isolamento |
| Numero di strati | Determina la struttura dell’isolamento |
| Tensione del conduttore | Mantiene un movimento stabile |
| Tensione di avvolgimento | Protegge il conduttore finito |
| Qualità dell’avvolgimento | Garantisce corretto stoccaggio e movimentazione |
La progettazione esatta dell’isolamento dipende dai requisiti del produttore del trasformatore.
Il processo di laminazione a monte e quello di rivestimento con carta a valle devono quindi essere considerati come fasi produttive collegate.
Dimensioni del conduttore nudo vs dimensioni finali isolate
Un errore comune consiste nello specificare soltanto le dimensioni finali del filo rivestito di carta.
Il produttore deve distinguere tra:
dimensioni del conduttore nudo e dimensioni complessive del conduttore isolato.
Ad esempio:
| Parametro | Conduttore nudo | Conduttore rivestito di carta |
|---|---|---|
| Larghezza | 8,00 mm | 8,40 mm* |
| Spessore | 2,00 mm | 2,40 mm* |
| Raggio degli angoli | Raggio del rame controllato | Coperto dall’isolamento |
| Superficie | Rame nudo | Isolamento in carta |
| Tolleranza | Controllata dalla laminazione | Controllata da laminazione + isolamento |
*Dimensioni puramente indicative.
La dimensione finale dipende dallo spessore della carta, dal numero di strati, dalla sovrapposizione e dalla compressione.
Pertanto, durante la progettazione di una linea di produzione, devono essere considerate sia la geometria del conduttore sia la struttura dell’isolamento.
Filo rivestito di carta vs filo piatto smaltato
Il rivestimento con carta e la smaltatura sono due metodi di isolamento differenti.
| Caratteristica | Filo di rame rivestito di carta | Filo piatto di rame smaltato |
|---|---|---|
| Isolamento | Carta elettrica | Rivestimento smaltato |
| Struttura dell’isolamento | Strati avvolti | Strati rivestiti |
| Applicazione tipica | Trasformatori | Motori, trasformatori, bobine |
| Geometria del conduttore | Spesso rettangolare | Tonda o rettangolare |
| Precisione della laminazione a monte | Alta | Alta |
| Requisiti di qualità superficiale | Alti | Molto alti |
| Controllo principale dell’isolamento | Tensione della carta e sovrapposizione | Spessore del rivestimento e polimerizzazione |
Entrambi i prodotti dipendono da un conduttore nudo di alta qualità, ma le loro tecnologie produttive a valle sono significativamente diverse.
Per maggiori informazioni sui conduttori rettangolari smaltati, vedere: What is Enamelled Copper Flat Wire? Applications and Benefits.
Conduttori rivestiti di carta e CTC
Il filo rettangolare di rame rivestito di carta deve essere distinto anche dai Continuously Transposed Conductors (CTC).
I CTC utilizzano più fili rettangolari in rame, isolati individualmente e trasposti continuamente per formare una struttura conduttrice più grande.
| Prodotto | Struttura |
|---|---|
| Filo piatto rivestito di carta | Singolo conduttore rettangolare + carta |
| Filo rettangolare smaltato | Singolo conduttore + smalto |
| CTC | Più fili rettangolari isolati + trasposizione |
I CTC sono particolarmente importanti nei trasformatori di grande potenza, dove la disposizione dei conduttori e le prestazioni elettromagnetiche diventano più complesse.
Per maggiori informazioni, vedere: CTC Production Line.
La struttura dettagliata, le applicazioni e i vantaggi dei conduttori CTC saranno trattati separatamente in un prossimo articolo tecnico.
Come specificare una linea di produzione
Prima di progettare una soluzione per la produzione di filo piatto di rame rivestito di carta, è necessario confermare diversi parametri tecnici.
| Informazione richiesta | Esempio |
|---|---|
| Materiale del rame | C11000 / Rame OF |
| Diametro in ingresso | 3,0 mm |
| Larghezza finale del conduttore nudo | 6,0 mm |
| Spessore finale del conduttore nudo | 2,0 mm |
| Tolleranza sulla larghezza | ±0,01 mm |
| Tolleranza sullo spessore | ±0,005 mm |
| Raggio degli angoli | R0,30 mm |
| Stato del rame | Morbido |
| Tipo di carta | Specificato dal cliente |
| Numero di strati di carta | Specificato dal cliente |
| Velocità di produzione | m/min |
| Peso della bobina | kg |
| Misurazione online | Richiesta / Opzionale |
Fornire questi parametri consente di configurare i processi di laminazione e isolamento in funzione del conduttore finale per trasformatori, invece di selezionare l’attrezzatura soltanto in base alla dimensione nominale del filo.
Soluzioni complete per la produzione di conduttori per trasformatori
Un sistema completo per la produzione di conduttori per trasformatori può integrare:
- Svolgimento
- Trafilatura
- Ricottura
- Laminazione di precisione
- Controllo del raggio degli angoli
- Misurazione online di larghezza e spessore
- Ispezione superficiale
- Rivestimento con carta
- Controllo della tensione
- Avvolgimento di precisione
La configurazione esatta dipende dalla materia prima del cliente, dalle dimensioni del conduttore, dalla capacità produttiva, dai requisiti di isolamento e dal livello di automazione.
Per una tecnologia integrata di produzione del filo piatto, vedere: Copper Flat Wire Production Line for Enameled and Paper Covered Conductors.
Conclusione
Il filo piatto di rame rivestito di carta è un importante conduttore per gli avvolgimenti dei trasformatori di potenza e distribuzione.
Prestazioni affidabili iniziano dalla qualità del conduttore rettangolare in rame nudo.
Prima dell’applicazione dell’isolamento in carta, i produttori devono controllare con precisione:
- Larghezza e spessore
- Tolleranze dimensionali
- Raggio degli angoli
- Qualità superficiale
- Stato meccanico
- Rettilineità
- Tensione di produzione
Il processo di rivestimento con carta aggiunge poi un ulteriore livello di controllo, che comprende la tensione della carta, l’angolo di avvolgimento, la sovrapposizione, lo spessore dell’isolamento e la qualità finale dell’avvolgimento.
Integrando laminazione di precisione, misurazione dimensionale online, controllo stabile della tensione, rivestimento con carta e avvolgimento di precisione, i produttori possono ottenere una produzione più uniforme e stabile dei conduttori per trasformatori.
Sky Bluer Environmental Technology Co., Ltd. fornisce laminatoi di precisione personalizzati e soluzioni complete per la produzione di filo piatto destinato ai conduttori in rame e alluminio per trasformatori. Le soluzioni CRM possono essere configurate in base al materiale del conduttore, alle dimensioni finali, alle tolleranze, al raggio degli angoli, ai requisiti di isolamento, alla velocità di produzione e alle specifiche della bobina.
Se state pianificando una linea di produzione di filo piatto di rame rivestito di carta, inviateci il diametro della materia prima, la larghezza e lo spessore finali del conduttore, le tolleranze, il raggio degli angoli, le specifiche dell’isolamento in carta, la velocità di produzione e il peso della bobina. Il nostro team di ingegneri potrà consigliarvi un processo produttivo e una configurazione delle apparecchiature adeguati.
