Introduzione
Il filo di rame rettangolare isolato in mica è un conduttore elettrico specializzato progettato per motori, generatori, sistemi di trazione e altre macchine elettriche in cui l’isolamento degli avvolgimenti deve resistere a condizioni operative termiche, elettriche e meccaniche particolarmente impegnative.
Il conduttore combina generalmente un’anima in rame rettangolare ad alta precisione con un sistema di isolamento a base di mica. A seconda del sistema finale di avvolgimento, possono essere utilizzati anche materiali isolanti aggiuntivi.
Per i produttori di conduttori, un isolamento in mica affidabile inizia dalla qualità del conduttore rettangolare in rame sottostante. Larghezza, spessore, raggio degli angoli, qualità superficiale, rettilineità e proprietà meccaniche devono essere attentamente controllati prima del processo di isolamento.
Questo articolo analizza la struttura, i requisiti tecnici, le considerazioni relative all’isolamento, le applicazioni e il processo produttivo a monte del filo di rame rettangolare isolato in mica per motori e generatori.
Che cos’è il filo di rame rettangolare isolato in mica?

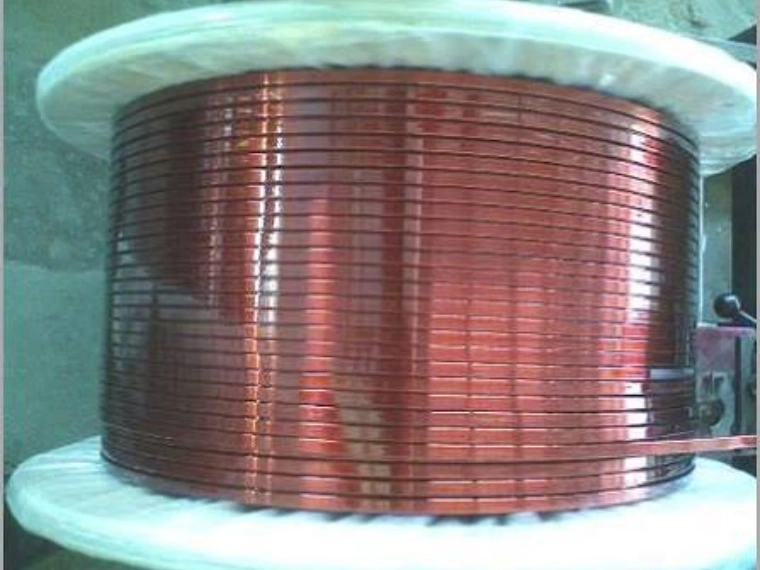

Il filo di rame rettangolare isolato in mica è costituito da un conduttore rettangolare in rame circondato da un sistema di isolamento elettrico a base di mica.
Una struttura semplificata è la seguente:
Conduttore rettangolare in rame → Isolamento in mica → Isolamento/protezione aggiuntiva se necessaria → Conduttore finito
A seconda della macchina elettrica e del sistema di isolamento, la mica può essere combinata con altri materiali come tessuti in fibra di vetro, film isolanti, resine o ulteriori strati protettivi.
Le caratteristiche tipiche includono:
| Parametro | Requisito tipico |
|---|---|
| Materiale del conduttore | Cu-ETP / Rame privo di ossigeno |
| Forma del conduttore | Rettangolare |
| Stato del rame | Morbido / ricotto o secondo l’applicazione |
| Larghezza | Circa 2–20 mm |
| Spessore | Circa 0,8–6 mm |
| Tolleranza larghezza | ±0,01–0,03 mm |
| Tolleranza spessore | ±0,005–0,02 mm |
| Raggio degli angoli | Controllato secondo specifica |
| Superficie del rame | Liscia e priva di difetti |
| Isolamento | Sistema a base di mica |
| Spessore dell’isolamento | Dipendente dall’applicazione |
| Applicazioni principali | Motori e generatori |
Questi valori rappresentano riferimenti tecnici generali. Le dimensioni effettive e le strutture di isolamento dipendono dal progetto della macchina elettrica e dalle normative applicabili.
Per maggiori informazioni sul conduttore in rame prima dell’isolamento, consultare: Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Perché la mica viene utilizzata nell’isolamento elettrico?
La mica è ampiamente utilizzata nei sistemi di isolamento elettrico grazie alla combinazione delle sue proprietà elettriche e termiche.
A seconda della struttura dell’isolamento, i materiali a base di mica possono offrire:
- Elevata rigidità dielettrica
- Buona resistenza termica
- Resistenza alle scariche elettriche
- Buona stabilità dimensionale
- Compatibilità con sistemi di isolamento ad alta tensione
- Prestazioni affidabili di isolamento elettrico nel lungo periodo
Queste caratteristiche rendono la mica particolarmente adatta ai sistemi di avvolgimento più impegnativi utilizzati nei motori e nei generatori.
Tuttavia, l’isolamento in mica non deve essere considerato indipendentemente dal conduttore in rame.
Una superficie del rame non adeguatamente controllata, angoli troppo vivi o variazioni dimensionali possono causare difficoltà durante l’applicazione dell’isolamento e la successiva formatura delle bobine.
Dove viene utilizzato il filo di rame rettangolare isolato in mica?
I conduttori rettangolari isolati in mica sono particolarmente adatti alle macchine elettriche che richiedono prestazioni di isolamento elevate.
| Applicazione | Requisito principale |
|---|---|
| Grandi motori industriali | Isolamento affidabile degli avvolgimenti |
| Motori ad alta tensione | Elevate prestazioni dielettriche |
| Generatori elettrici | Stabilità termica ed elettrica |
| Generatori eolici | Affidabilità operativa a lungo termine |
| Motori di trazione | Avvolgimenti compatti e durevoli |
| Macchine elettriche speciali | Isolamento specifico per l’applicazione |
L’esatto sistema di conduttore e isolamento dipende fortemente dal livello di tensione, dalla classe termica, dal design degli avvolgimenti, dal metodo di raffreddamento e dall’ambiente operativo.
Per una panoramica più ampia dei conduttori rettangolari utilizzati nelle macchine elettriche, consultare: Copper Flat Wire for Motors and Generators: Applications and Requirements.
Perché utilizzare rame rettangolare?
I conduttori rettangolari in rame offrono vantaggi quando lo spazio disponibile per gli avvolgimenti è limitato.
Rispetto al filo tondo, il filo rettangolare consente una disposizione più compatta.
| Caratteristica | Filo di rame tondo | Filo di rame rettangolare |
|---|---|---|
| Sezione trasversale | Circolare | Rettangolare |
| Utilizzo dello spazio | Inferiore | Superiore |
| Densità di riempimento | Media | Maggiore |
| Requisiti dimensionali | Moderati | Elevati |
| Controllo del raggio degli angoli | Non applicabile | Importante |
| Complessità dell’isolamento | Inferiore | Maggiore |
| Idoneità per avvolgimenti ad alta corrente | Dipende dalle dimensioni | Molto elevata |
Nei motori e nei generatori, una maggiore densità di riempimento del conduttore può consentire un utilizzo più efficiente dello spazio disponibile nelle cave.
Tuttavia, all’aumentare dei requisiti di precisione geometrica del conduttore, aumentano anche le esigenze in termini di tolleranze produttive.
Requisiti tecnici del conduttore in rame
Prima dell’applicazione dell’isolamento in mica, il nucleo rettangolare in rame deve soddisfare precisi requisiti dimensionali e di qualità superficiale.
I valori di riferimento tipici includono:
| Parametro | Intervallo di riferimento |
|---|---|
| Materiale del rame | C11000 / Cu-ETP / Rame OF |
| Larghezza | 2–20 mm |
| Spessore | 0,8–6 mm |
| Tolleranza larghezza | ±0,01–0,03 mm |
| Tolleranza spessore | ±0,005–0,02 mm |
| Tolleranza spessore alta precisione | Fino a circa ±0,005 mm |
| Raggio degli angoli | R0,2–1,0 mm secondo l’applicazione |
| Superficie | Liscia, pulita e priva di difetti |
| Stato dei bordi | Senza bave |
| Rettilineità | Secondo i requisiti dell’avvolgimento |
| Stato del rame | Morbido / ricotto o specificato |
Le tolleranze effettive devono sempre essere determinate in base al disegno tecnico fornito dal cliente.
Il raggio degli angoli è fondamentale per l’isolamento in mica
Il raggio degli angoli del filo di rame rettangolare è particolarmente importante quando l’isolamento viene avvolto attorno al conduttore.
Se gli angoli del rame sono troppo vivi, l’isolamento è soggetto a una maggiore concentrazione di tensione locale.
| Condizione dell’angolo | Possibile effetto |
|---|---|
| Angolo troppo vivo | Maggiore stress sull’isolamento |
| Raggio irregolare | Struttura dell’isolamento non uniforme |
| Bava | Possibile danneggiamento dell’isolamento |
| Crepa sul bordo | Riduzione dell’affidabilità del conduttore |
| Raggio eccessivamente grande | Modifica della geometria effettiva |
| Raggio controllato | Applicazione dell’isolamento più stabile |
Pertanto, una specifica come 8 × 3 mm da sola non è sufficiente per la produzione di un conduttore di precisione.
Una specifica più completa potrebbe essere:
Larghezza: 8,00 ±0,01 mm
Spessore: 3,00 ±0,005 mm
Raggio degli angoli: R0,30 mm
Il raggio corretto deve essere definito in base alle dimensioni del conduttore e alla progettazione dell’isolamento.
Qualità superficiale prima dell’isolamento in mica
L’applicazione dell’isolamento non elimina né nasconde i difetti presenti sul conduttore in rame.
Prima del processo di nastratura, la superficie del rame nudo deve essere attentamente controllata.
I difetti più comuni includono:
- Graffi
- Segni di laminazione
- Bave
- Particelle di rame
- Crepe sui bordi
- Ossidazione
- Contaminazione superficiale
| Difetto superficiale | Possibile influenza |
|---|---|
| Bava | Può danneggiare l’isolamento |
| Graffio profondo | Crea irregolarità locali |
| Segno di laminazione | Influisce sull’uniformità del conduttore |
| Contaminazione da particelle | Interferisce con l’isolamento |
| Ossidazione | Riduce la pulizia superficiale |
| Danni ai bordi | Possono compromettere l’affidabilità dell’avvolgimento |
Per questo motivo, il laminatoio, il sistema di guida, la lubrificazione, la raddrizzatura e l’avvolgimento devono essere progettati per ridurre al minimo i danni superficiali.
Processo di produzione del nucleo rettangolare in rame
Il processo produttivo a monte segue generalmente questa sequenza:
Vergella di rame → Trafilatura → Ricottura → Laminazione di precisione → Calibratura → Misurazione in linea → Ispezione superficiale → Isolamento in mica
Ogni fase influisce sulla qualità del conduttore isolato finale.
Trafilatura
La trafilatura prepara il filo di rame in ingresso e ne controlla il diametro prima della laminazione.
Ricottura
La ricottura consente di ottenere la morbidezza e la formabilità richieste.
Laminazione di precisione
La laminazione trasforma il filo tondo in rame nella geometria rettangolare richiesta.
I parametri principali includono:
| Parametro | Influenza principale |
|---|---|
| Apertura tra i rulli | Spessore |
| Geometria dei rulli | Sezione finale |
| Allineamento dei rulli | Simmetria |
| Riduzione per passata | Deformazione del materiale |
| Superficie dei rulli | Qualità superficiale del rame |
| Tensione in ingresso | Stabilità della laminazione |
| Tensione in uscita | Uniformità dimensionale |
| Velocità di linea | Stabilità della produzione |
Per i conduttori elettrici di precisione possono essere utilizzate più fasi di laminazione o calibratura.
Processo di isolamento in mica
Una volta raggiunte le dimensioni e la qualità superficiale richieste, è possibile applicare l’isolamento a base di mica.
Processo semplificato:
Rame rettangolare nudo → Pulizia/preparazione → Alimentazione del nastro in mica → Nastratura controllata → Isolamento aggiuntivo se necessario → Ispezione → Avvolgimento
Conclusione
Il filo di rame rettangolare isolato in mica rappresenta una soluzione fondamentale per motori, generatori e altre macchine elettriche ad alte prestazioni.
Un sistema di isolamento affidabile richiede non solo materiali isolanti di qualità, ma anche un conduttore in rame rettangolare prodotto con elevata precisione.

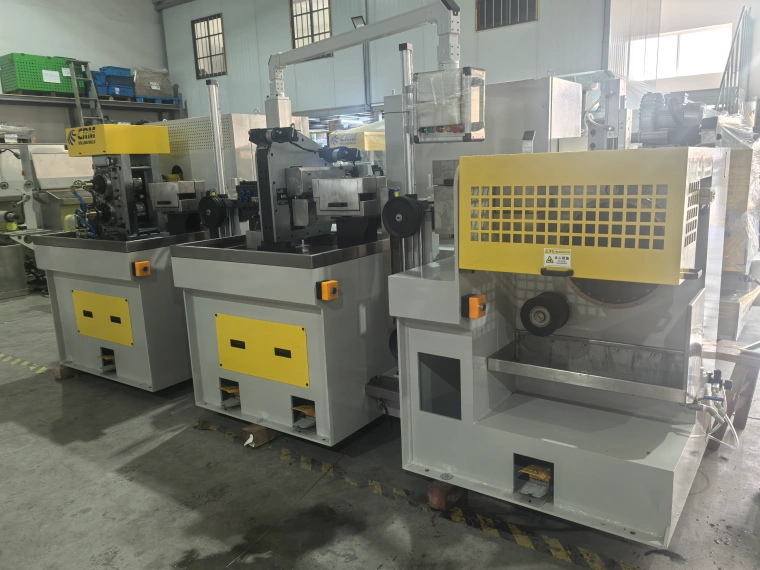

Sky Bluer Environmental Technology Co., Ltd. fornisce laminatoi di precisione personalizzati e linee complete per la produzione di filo piatto in rame destinato a motori, generatori, trasformatori e altre applicazioni elettriche.
Le soluzioni CRM possono essere progettate in base al materiale di partenza, alle dimensioni finali, alle tolleranze, al raggio degli angoli, ai requisiti superficiali, alla velocità di produzione e al successivo processo di isolamento.
