I conduttori a trasposizione continua (CTC, Continuously Transposed Conductors) sono conduttori specializzati per avvolgimenti, ampiamente utilizzati nei trasformatori di potenza di grandi dimensioni e in altre apparecchiature elettriche ad alta corrente. A differenza di un tradizionale conduttore rettangolare singolo, un conduttore CTC è composto da più fili rettangolari di rame, isolati singolarmente, trasposti continuamente e assemblati in un unico conduttore.
Lo scopo di questa struttura non è semplicemente quello di aumentare la sezione del conduttore. La trasposizione aiuta a controllare la distribuzione della corrente tra i singoli fili e può ridurre le perdite associate alle correnti di circolazione e alle correnti parassite negli avvolgimenti dei trasformatori di grande potenza.
Per i produttori, la fabbricazione dei CTC impone inoltre requisiti rigorosi sui singoli fili rettangolari di rame. Larghezza, spessore, raggio degli angoli, qualità superficiale, uniformità dell’isolamento e tolleranze dimensionali devono essere controllati prima che i fili entrino nel processo di trasposizione.
Questo articolo analizza la struttura, i requisiti tecnici, le applicazioni, i vantaggi e le principali considerazioni relative alla produzione a monte dei conduttori CTC per trasformatori di potenza.

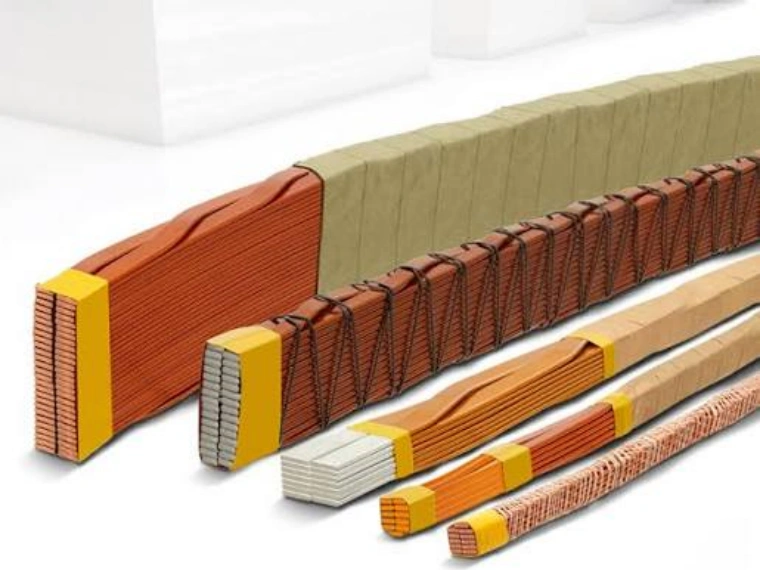

Che cos’è un conduttore CTC?
CTC significa Continuously Transposed Conductor, ovvero conduttore a trasposizione continua.
Invece di utilizzare un unico conduttore rettangolare massiccio di rame, il CTC suddivide la sezione richiesta del conduttore in più fili rettangolari di dimensioni inferiori.
Ogni filo viene normalmente isolato elettricamente prima che i fili vengano trasposti continuamente per formare il conduttore finale.
Una struttura semplificata è:
Barra di rame → Fili rettangolari di rame → Isolamento dei fili → Trasposizione continua → Assemblaggio CTC → Isolamento esterno
Le caratteristiche tipiche di un conduttore CTC includono:
| Parametro | Descrizione tipica |
|---|---|
| Materiale del conduttore | Rame ad alta conducibilità |
| Forma del singolo filo | Rettangolare |
| Isolamento dei fili | Smalto o isolamento specificato |
| Numero di fili | Multiplo, in funzione dell’applicazione |
| Trasposizione | Continua |
| Forma del conduttore finale | Conduttore rettangolare assemblato |
| Applicazione principale | Avvolgimenti di trasformatori di potenza |
| Isolamento esterno | Carta o sistema di isolamento specificato |
| Tolleranza dimensionale | In funzione dell’applicazione |
| Requisiti superficiali | Superficie liscia e priva di difetti |
Il numero esatto e le dimensioni dei fili dipendono dalla progettazione del trasformatore, dai requisiti di corrente, dalla geometria dell’avvolgimento, dalle esigenze di raffreddamento e dai calcoli delle perdite elettriche.
Struttura di un conduttore a trasposizione continua
Un conduttore CTC comprende diversi elementi funzionali.
Singoli fili di rame
L’elemento di base è un filo rettangolare di rame di precisione.
Ogni filo deve mantenere stabili:
- Larghezza
- Spessore
- Raggio degli angoli
- Condizione superficiale
- Proprietà meccaniche
La qualità di questi singoli fili influisce direttamente sulla stabilità del conduttore trasposto finale.
Per un’introduzione dettagliata al conduttore di base, vedere Bare Rectangular Copper Wire: Types, Applications and Manufacturing.
Isolamento dei fili
I singoli fili sono elettricamente isolati gli uni dagli altri.
Questo isolamento aiuta a limitare la circolazione indesiderata di corrente tra i diversi fili.
Struttura trasposta
I fili isolati scambiano periodicamente le loro posizioni relative all’interno dell’assemblaggio del conduttore.
Questa trasposizione continua rappresenta la caratteristica distintiva del CTC.
Isolamento esterno
Dopo la trasposizione, il conduttore completo può ricevere un isolamento aggiuntivo in base alla progettazione dell’avvolgimento del trasformatore.
Perché i conduttori vengono trasposti?
Quando un conduttore di grandi dimensioni opera in un campo magnetico variabile, la distribuzione della corrente al suo interno può diventare non uniforme.
Ciò può contribuire alla generazione di ulteriori perdite elettriche.
Invece di utilizzare un unico conduttore massiccio di grandi dimensioni, gli ingegneri possono suddividerlo in fili isolati di dimensioni inferiori.
Tuttavia, il semplice raggruppamento di più fili non garantisce automaticamente che ogni filo sia sottoposto alle stesse condizioni elettromagnetiche.
È qui che la trasposizione assume particolare importanza.
Modificando continuamente la posizione relativa di ciascun filo, il CTC contribuisce a uniformare le condizioni elettromagnetiche sperimentate dai fili lungo tutta la lunghezza del conduttore.
Il principio può essere riassunto come segue:
Conduttore di grandi dimensioni → Suddivisione in fili più piccoli → Isolamento dei fili → Trasposizione delle posizioni → Migliore distribuzione della corrente
CTC vs. conduttori rettangolari convenzionali in rame
I CTC e i tradizionali fili rettangolari di rame vengono entrambi utilizzati negli avvolgimenti dei trasformatori, ma presentano strutture fondamentalmente differenti.
| Caratteristica | Conduttore rettangolare singolo | Conduttore CTC |
| Struttura | Un conduttore di rame | Più fili di rame |
| Isolamento dei singoli fili | Non applicabile | Sì |
| Trasposizione | No | Sì |
| Distribuzione della corrente | Singolo conduttore | Distribuita tra i fili |
| Complessità produttiva | Inferiore | Superiore |
| Controllo dimensionale | Importante | Molto importante |
| Applicazione tipica | Avvolgimenti generali di trasformatori | Avvolgimenti di grandi trasformatori di potenza |
| Ottimizzazione delle perdite | Limitata dalla geometria del conduttore | Migliorata attraverso la progettazione dei fili |
La scelta dipende dalla potenza del trasformatore, dalla progettazione dell’avvolgimento, dalla corrente del conduttore, dalle condizioni elettromagnetiche e dai requisiti tecnici.
Specifiche tipiche dei fili CTC
I singoli fili utilizzati nei CTC sono generalmente conduttori rettangolari di rame di precisione.
Gli intervalli tecnici tipici possono includere:
| Parametro | Intervallo di riferimento tipico |
| Materiale | Cu-ETP / rame OF |
| Larghezza del filo | Circa 2–12 mm |
| Spessore del filo | Circa 0,8–3,5 mm |
| Tolleranza sulla larghezza | ±0,01–0,03 mm |
| Tolleranza sullo spessore | ±0,005–0,02 mm |
| Raggio degli angoli | In funzione dell’applicazione |
| Condizione del rame | Morbido / ricotto |
| Superficie | Liscia e priva di difetti |
| Conducibilità | Rame ad alta conducibilità |
| Isolamento | Smalto / rivestimento specificato |
Questi valori rappresentano riferimenti tecnici generali e non standard universali per tutti i conduttori CTC.
Le dimensioni effettive dei fili devono essere conformi al disegno del conduttore e ai requisiti del produttore del trasformatore.
Perché la precisione dimensionale dei fili è importante?
Un conduttore CTC può contenere numerosi fili rettangolari individuali.
Ciò significa che un errore dimensionale di un singolo filo può influire sulla geometria complessiva del conduttore assemblato.
Ad esempio, consideriamo l’effetto della variazione dello spessore:
| Variazione dello spessore per filo | 10 fili | 20 fili | 40 fili |
| 0,002 mm | 0,02 mm | 0,04 mm | 0,08 mm |
| 0,005 mm | 0,05 mm | 0,10 mm | 0,20 mm |
| 0,010 mm | 0,10 mm | 0,20 mm | 0,40 mm |
Si tratta di un esempio dimensionale semplificato, ma dimostra perché una geometria uniforme dei fili sia importante prima della trasposizione.
I produttori di CTC devono quindi concentrarsi non solo sulle dimensioni medie dei fili, ma anche sulla stabilità dimensionale durante l’intero processo di produzione continua.
Raggio degli angoli e qualità dei bordi dei fili CTC
I singoli fili di rame vengono sottoposti a diverse operazioni successive, tra cui l’isolamento e la trasposizione meccanica.
Per questo motivo, la geometria degli angoli deve essere controllata attentamente.
I potenziali problemi includono:
| Difetto del filo | Possibile effetto |
| Angolo troppo vivo | Maggiore sollecitazione dell’isolamento |
| Bava | Possibile danneggiamento dell’isolamento |
| Raggio non uniforme | Geometria irregolare del filo |
| Cricca sul bordo | Riduzione dell’affidabilità meccanica |
| Graffio superficiale | Influenza sulla qualità dell’isolamento |
| Asimmetria dimensionale | Trasposizione instabile |
Un raggio degli angoli stabile fornisce una base più uniforme per l’isolamento dei fili e per il successivo processo di trasposizione.
Il raggio richiesto dipende dalle dimensioni del filo e dalle specifiche del conduttore, anziché da un unico valore universale.

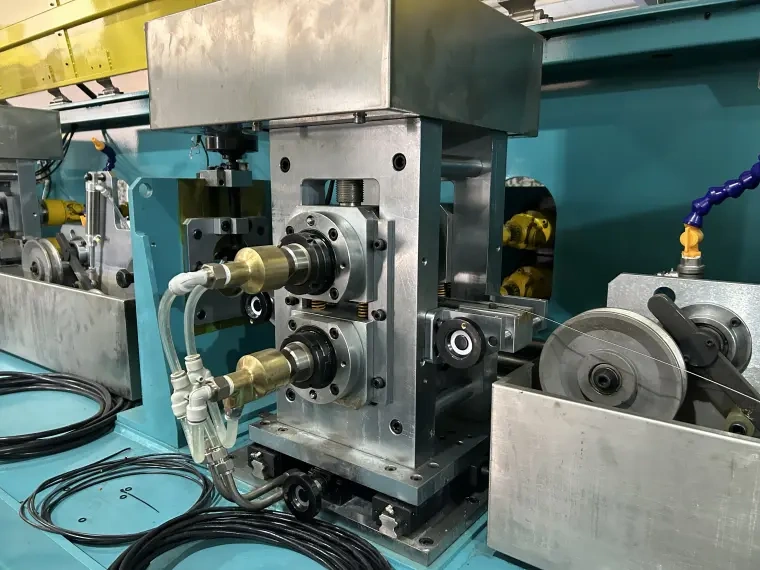

Processo di produzione dei fili CTC
Prima della trasposizione, devono essere prodotti i singoli fili rettangolari di rame.
Un tipico processo a monte è:
Barra di rame → Trafilatura → Ricottura → Laminazione di precisione → Calibratura → Misurazione online → Ispezione superficiale → Isolamento dei fili
La laminazione di precisione rappresenta una delle fasi più importanti.
Il processo di laminazione determina:
- Larghezza del filo
- Spessore del filo
- Geometria degli angoli
- Condizione superficiale
- Uniformità dimensionale
I parametri tipici della laminazione comprendono:
| Parametro di laminazione | Influenza principale |
| Luce tra i rulli | Spessore del filo |
| Geometria dei rulli | Profilo della sezione |
| Allineamento dei rulli | Simmetria |
| Riduzione di laminazione | Deformazione del materiale |
| Tensione in ingresso | Stabilità del processo |
| Tensione in uscita | Uniformità dimensionale |
| Qualità superficiale dei rulli | Superficie del filo |
| Misurazione online | Controllo dimensionale |
Per maggiori informazioni sulla tecnologia di laminazione per questo tipo di conduttore, vedere Precision Rolling Technology for CTC, Busbar, and Rectangular Wire Applications.
Dal filo rettangolare al conduttore CTC
Dopo la produzione e l’isolamento, i singoli fili entrano nel processo di trasposizione.
Un processo semplificato di produzione del CTC è:
Fili rettangolari di precisione → Isolamento individuale dei fili → Disposizione dei fili → Trasposizione continua → Compattazione / Formatura del conduttore → Isolamento esterno → Conduttore CTC finito
L’apparecchiatura di trasposizione deve coordinare il movimento di più fili senza danneggiare i singoli strati isolanti.
I principali fattori di processo includono:
- Tensione dei fili
- Passo di trasposizione
- Allineamento dei fili
- Protezione dell’isolamento
- Dimensioni del conduttore
- Velocità della linea
- Tensione finale di avvolgimento
Poiché vengono lavorati contemporaneamente più fili, la stabilità della produzione è particolarmente importante.
Requisiti di isolamento dei fili CTC
L’isolamento tra i singoli fili rappresenta una parte fondamentale della struttura CTC.
Il sistema di isolamento deve mantenere la separazione elettrica e allo stesso tempo resistere ai movimenti meccanici durante la trasposizione.
| Requisito | Scopo |
| Isolamento uniforme | Separazione elettrica stabile |
| Buona adesione | Prevenire danni al rivestimento |
| Spessore controllato | Mantenere le dimensioni del conduttore |
| Superficie liscia | Facilitare la trasposizione |
| Resistenza meccanica | Resistere al movimento dei fili |
| Compatibilità termica | Soddisfare i requisiti del trasformatore |
La qualità della superficie del rame nudo prima dell’isolamento può influenzare l’uniformità del filo finito.
Per maggiori informazioni sui conduttori rettangolari in rame smaltato, vedere What is Enamelled Copper Flat Wire? Applications and Benefits.
Principali vantaggi dei conduttori CTC
La tecnologia CTC viene utilizzata principalmente perché offre vantaggi elettrici e produttivi negli avvolgimenti dei grandi trasformatori.
Riduzione delle perdite per correnti parassite
La suddivisione di un conduttore di grandi dimensioni in fili isolati più piccoli contribuisce a ridurre i percorsi disponibili per le correnti parassite all’interno del conduttore.
Migliore distribuzione della corrente
La trasposizione continua consente ai singoli fili di essere sottoposti a condizioni elettromagnetiche più uniformi lungo tutta la lunghezza del conduttore.
Elevata sezione di rame
È possibile combinare più fili per creare un conduttore in grado di trasportare correnti elevate mantenendo dimensioni gestibili per ogni singolo filo.
Maggiore flessibilità nella progettazione degli avvolgimenti
Il CTC offre ai progettisti di trasformatori una maggiore flessibilità nella scelta delle dimensioni dei conduttori e della configurazione degli avvolgimenti.
| Vantaggio | Contributo della struttura CTC |
| Minori perdite aggiuntive | Più fili isolati |
| Migliore distribuzione della corrente | Trasposizione continua |
| Elevata capacità di corrente | Più fili di rame |
| Geometria controllata del conduttore | Produzione di precisione dei fili |
| Efficienza del trasformatore | Conduttore dell’avvolgimento ottimizzato |
Applicazioni dei conduttori CTC
I CTC sono principalmente utilizzati negli avvolgimenti dei trasformatori di media e grande potenza.
Le applicazioni tipiche comprendono:
- Trasformatori di potenza
- Trasformatori elevatori per generatori
- Trasformatori di rete
- Grandi trasformatori di distribuzione
- Avvolgimenti di trasformatori ad alta corrente
- Apparecchiature elettriche specializzate
Il CTC è particolarmente utile quando un singolo conduttore di grandi dimensioni potrebbe generare perdite elettromagnetiche indesiderate o risultare difficile da ottimizzare nella progettazione dell’avvolgimento.
Per informazioni generali sulla tecnologia di produzione dei conduttori per trasformatori, vedere Precision Flat Wire Rolling Mills for Transformer Copper and Aluminum Conductors.
CTC vs. filo piatto di rame rivestito in carta
Il CTC non deve essere confuso con il tradizionale filo rettangolare di rame rivestito in carta.
| Caratteristica | Filo piatto rivestito in carta | CTC |
| Struttura del rame | Conduttore singolo | Più fili |
| Isolamento individuale dei fili | No | Sì |
| Trasposizione continua | No | Sì |
| Isolamento esterno in carta | Comune | Può essere applicato |
| Complessità produttiva | Moderata | Elevata |
| Applicazione tipica | Avvolgimenti di trasformatori | Avvolgimenti di grandi trasformatori |
Un conduttore rivestito in carta può essere prodotto avvolgendo l’isolamento attorno a un singolo conduttore rettangolare di rame.
Il CTC richiede ulteriori processi di produzione dei fili, isolamento, trasposizione e assemblaggio finale del conduttore.
Per la tecnologia convenzionale dei conduttori rivestiti in carta, vedere Paper Covered Copper Flat Wire for Transformer Windings.
Controllo qualità nella produzione di CTC
Poiché il CTC contiene più fili di precisione, il controllo qualità deve riguardare sia i singoli fili sia il conduttore assemblato finale.
Ispezione dei singoli fili
I principali elementi da controllare includono:
- Larghezza
- Spessore
- Raggio degli angoli
- Qualità superficiale
- Spessore dell’isolamento
- Proprietà elettriche
- Condizioni meccaniche
Ispezione del CTC finito
| Elemento di ispezione | Scopo |
| Larghezza complessiva | Verificare la geometria finale del conduttore |
| Spessore complessivo | Controllare le dimensioni dell’avvolgimento |
| Passo di trasposizione | Verificare la disposizione dei fili |
| Isolamento dei fili | Garantire la separazione elettrica |
| Condizione superficiale | Rilevare eventuali danni meccanici |
| Rettilineità del conduttore | Facilitare l’avvolgimento |
| Qualità dell’avvolgimento finale | Proteggere il conduttore finito |
Il monitoraggio online può aiutare a individuare eventuali deviazioni prima che vengano prodotte grandi quantità di materiale non conforme.
Requisiti delle apparecchiature di produzione
Un sistema completo di produzione CTC comprende molto più di una semplice macchina di trasposizione.
In base alle esigenze produttive del cliente, le apparecchiature possono includere:
Trafilatura del rame → Ricottura → Laminazione di precisione → Misurazione online → Isolamento dei fili → Trasposizione CTC → Isolamento esterno → Avvolgimento
Per la sezione di produzione dei fili rettangolari, le principali caratteristiche delle apparecchiature includono:
- Laminatoi di precisione
- Regolazione precisa della luce tra i rulli
- Controllo del raggio degli angoli
- Misurazione online di larghezza e spessore
- Controllo stabile della tensione
- Protezione della superficie
- Avvolgimento di precisione
Per un’introduzione alle apparecchiature CTC integrate e alla preparazione a monte dei conduttori, vedere CTC Production Line.
Informazioni necessarie per una soluzione di produzione dei fili CTC
Prima di selezionare le apparecchiature per la produzione dei conduttori CTC, i clienti devono definire sia i requisiti dei singoli fili sia quelli del conduttore finale.
| Informazione richiesta | Esempio |
| Tipo di rame | C11000 / rame OF |
| Diametro della materia prima | mm |
| Larghezza del filo | mm |
| Spessore del filo | mm |
| Tolleranza sulla larghezza | ± mm |
| Tolleranza sullo spessore | ± mm |
| Raggio degli angoli | R mm |
| Numero di fili | Specificato dal cliente |
| Isolamento dei fili | Smalto / altro |
| Passo di trasposizione | Specificato dal cliente |
| Dimensioni finali del CTC | mm |
| Velocità di produzione | m/min |
| Peso della bobina | kg |
| Misurazione online | Richiesta / opzionale |
Questi parametri consentono di progettare il processo produttivo in funzione del conduttore finale del trasformatore e non soltanto delle dimensioni nominali dei singoli fili.
Conclusione
I conduttori a trasposizione continua rappresentano una tecnologia importante per gli avvolgimenti dei grandi trasformatori di potenza.
Suddividendo un conduttore di rame di grandi dimensioni in più fili rettangolari isolati individualmente e trasponendo continuamente le loro posizioni, il CTC può contribuire a migliorare la distribuzione della corrente e a ridurre le perdite aggiuntive associate ai conduttori di grandi dimensioni utilizzati nei trasformatori.
Tuttavia, le prestazioni del conduttore CTC finale dipendono innanzitutto dalla precisione di ogni singolo filo.
I produttori devono controllare attentamente:
- Larghezza e spessore dei fili
- Tolleranze dimensionali
- Raggio degli angoli
- Qualità superficiale
- Condizione meccanica del rame
- Isolamento dei fili
- Stabilità della trasposizione
- Geometria finale del conduttore
Sky Bluer Environmental Technology Co., Ltd. fornisce laminatoi di precisione e soluzioni personalizzate per la produzione di fili rettangolari di rame destinati a trasformatori, conduttori CTC, fili per avvolgimenti e altre applicazioni nel settore dei conduttori elettrici.
Le soluzioni CRM possono integrare trafilatura, ricottura, laminazione di precisione, misurazione dimensionale online, controllo della tensione e avvolgimento di precisione in base ai requisiti specifici del conduttore del cliente.
Per i produttori che stanno pianificando un progetto di produzione di CTC o di fili rettangolari di rame, fornire informazioni quali diametro della materia prima, dimensioni dei fili, tolleranze, raggio degli angoli, numero di fili, requisiti di isolamento, velocità di produzione e specifiche delle bobine aiuterà il nostro team tecnico a determinare la soluzione produttiva più appropriata.
